ОСНОВНЫЕ ПОЛОЖЕНИЯ О КУРСОВОМ ПРОЕКТЕ

Технологическая оснастка курсовое проектирование

Цель курсового проектирования

и требования к пояснительной записке

Курсовое проектирование по предмету «Технологическая оснастка» проводится с целью привития учащимся навыков само­стоятельной работы и закрепления знаний, полученных при изуче­нии специальных дисциплин, а также самостоятельного решения технологических, конструкторских и экономических задач при проектировании технологических процессов и технологической оснастки. Курсовой проект дает возможность установить степень усвоения учебного материала по технологии машиностроения и технологической оснастке, умению студента применять знания, полученные при прохождении производственной практики, подго­товить учащегося к выполнению дипломного проекта.

Пояснительная записка курсового проекта должна удовлетво­рять требованиям ГОСТ 2.105—95 «Единая система конструктор­ской документации. Общие требования к текстовым документам» и ГОСТ 2.106—96 «Единая система конструкторской документации. Текстовые документы». Эти стандарты устанавливают общие тре­бования к выполнению текстовых документов на изделия машино­строения и приборостроения.

Пояснительная записка курсового проекта должна иметь титуль­ный лист и бланк задания, бланк задания на курсовое проектирова­ние, содержание проекта, список использованной литературы.

Образец титульного листа курсового проекта по технологиче­ской оснастке представлен в Приложении 1.

Образец задания на курсовое проектирование по технологиче­ской оснастке представлен в Приложении 2. ^

Тематика курсовых проектов

Тематика курсовых проектов должна отражать конкретные производственные задачи технологической подготовки техников- технологов для работы в механических цехах. При составлении задания на курсовое проектирование необходимо исходить из при­мерно одинаковой сложности заданий для каждого студента. За­дания на курсовое проектирование, выполняемые индивидуально, а не комплексно, предусматривают разработку технологического процесса изготовления детали и технологическую оснастку к ней с установленным годовым объемом выпуска детали.

Исходными данными при проектировании технологических процессов механической обработки детали и проектировании тех­нологической оснастки являются: сборочная единица изделия, узла или механизма, в котором работает деталь; годовая программа вы­пуска изделия. Примерная тематика курсовых проектов (рис. 52) выглядит следующим образом.

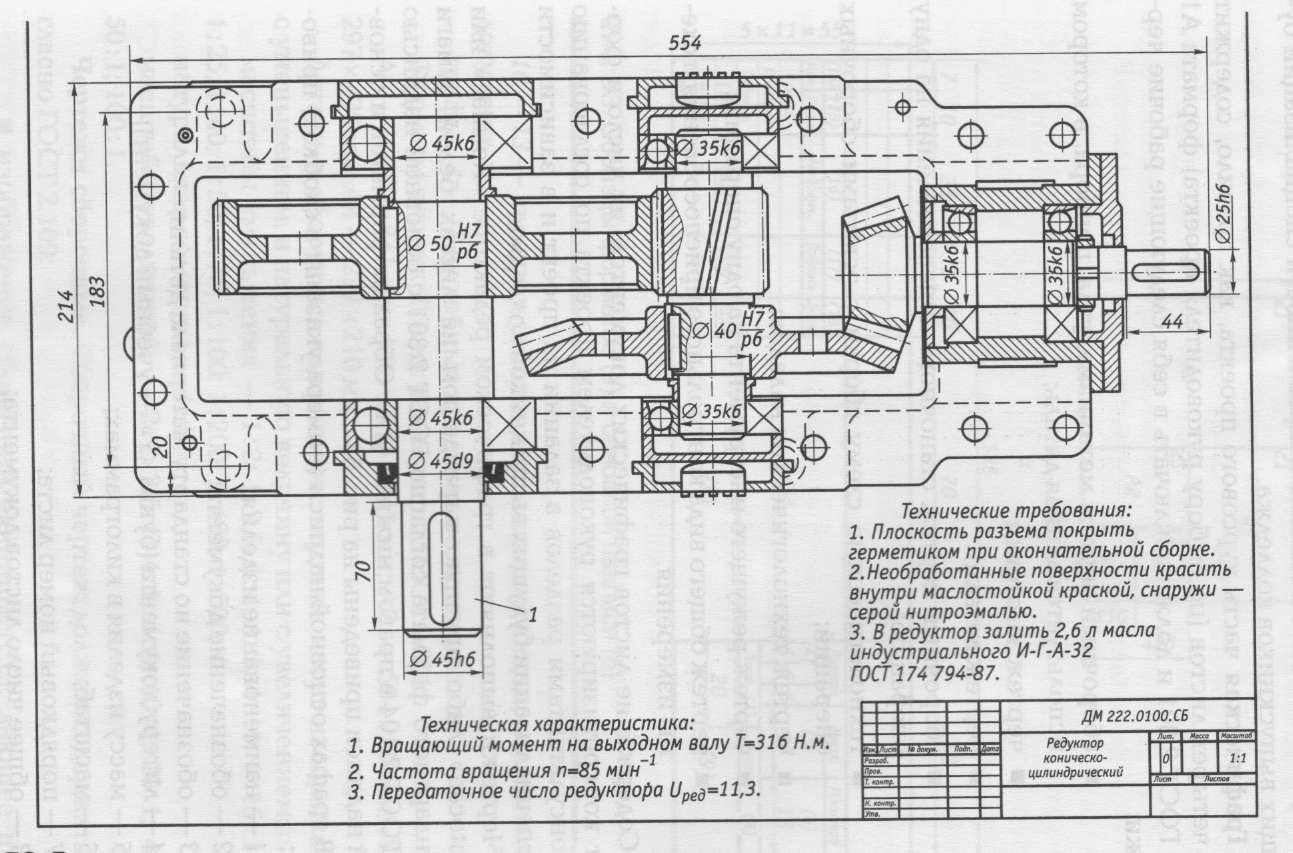

1. Спроектировать станочную оснастку для фрезерования шпо­ночных пазов вала (поз. 1) редуктора в технологическом процес­се изготовления детали — «вал». Годовой объем выпуска изделия 10000 шт.

2. Спроектировать станочную оснастку для токарной обработки поверхностей вала (поз. 1) редуктора в технологическом процес­се изготовления детали — «вал». Годовой объем выпуска изделия 20000 шт.

3. Спроектировать станочную оснастку для шлифования шеек вала (поз. 1) в технологическом процессе изготовления детали — «вал». Годовой объем выпуска изделия 30 000 шт.

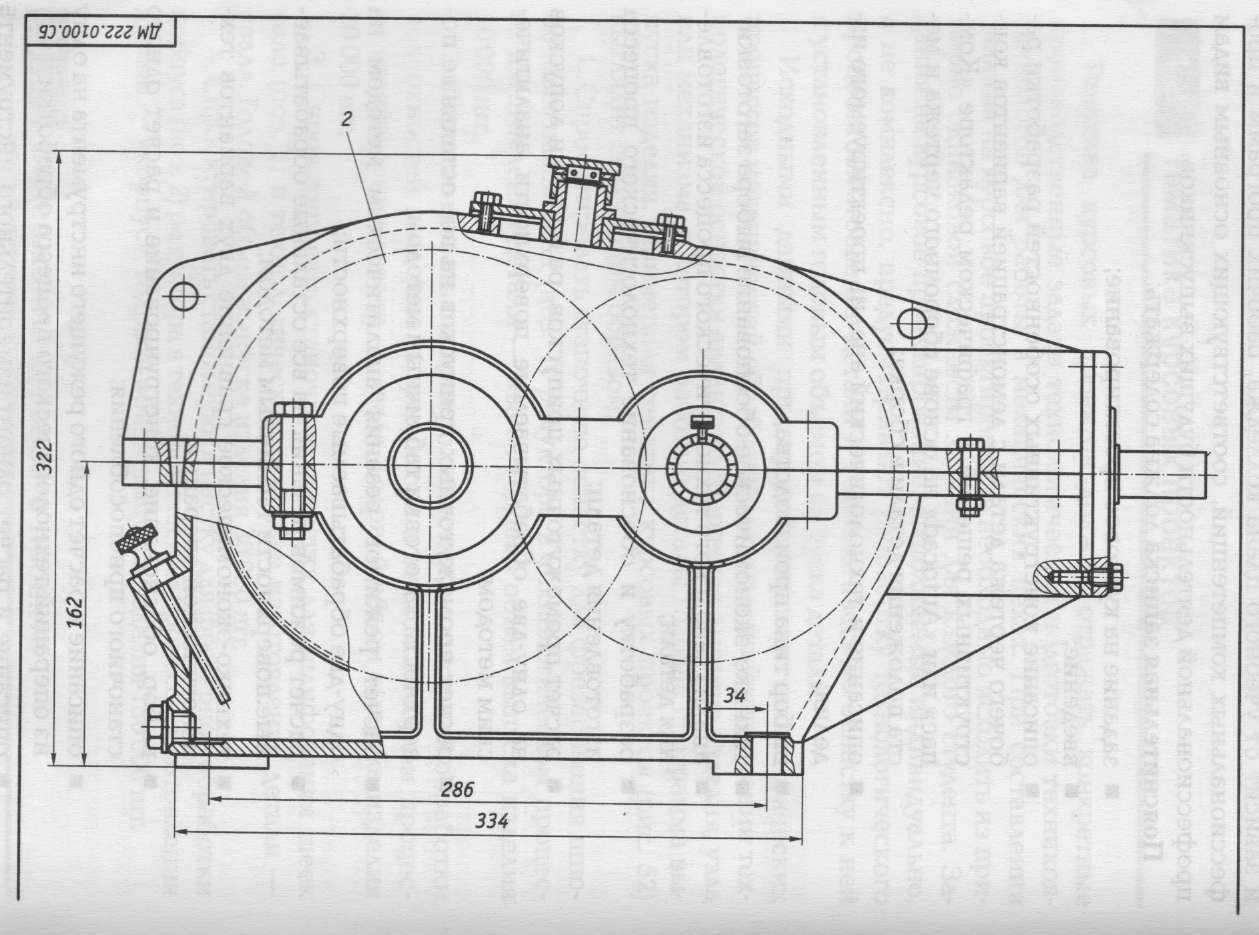

4. Спроектировать станочную оснастку для фрезерной обработки корпуса (поз. 2) редуктора в технологическом процессе изготовления детали — «корпус». Годовой объем выпуска изделия 130 000 шт.

Содержание курсового проекта

Курсовой проект состоит из пояснительной записки, комплекта конструкторской и технологической документации изготовления детали, экономической части и графической части. Содержание курсового проекта определяется руководителем курсового проекта и зависит от учебного плана колледжа, рабочих программ и про­фессиональных компетенций, соответствующих основным видам профессиональной деятельности будущих выпускников.

Пояснительная записка должна содержать:

• задание на курсовое проектирование;

• введение;

• описание конструктивных особенностей разработки ра­бочего чертежа детали с демонстрацией вариантов кон­структивных решений в графическом редакторе «Ком­пас» или «Autocad» на основе сборочного чертежа и ме­ста положения детали в сборке;

• описание и технологический анализ проектируемого из­делия;

• выбор типа производства;

• технико-экономическое обоснование выбора заготовки;

• анализ заводского технологического процесса изготовле­ния детали;

• разработку и обоснование технологического процесса изготовления детали;

• расчет промежуточных припусков, размеров и допусков на одну-две обрабатываемые поверхности аналитиче­ским методом;

• расчет промежуточных припусков на все остальные по­верхности заготовки табличным методом;

• расчет режимов резания аналитическим методом на одну-две обрабатываемые поверхности;

• расчет режимов резания на все остальные обрабатывае­мые поверхности табличным методом;

• технико-экономическое сравнение двух вариантов тех­нологической операции;

• выбор, обоснование, конструирование и расчет одного станочного приспособления;

• описание и расчет одного режущего инструмента на одну из операций технологического процесса обработки;

• о писание и расчет одного измерительного инструмента или контрольного приспособления на технологическую операцию и анализ погрешности измерения.

Содержание пояснительной записки определяется руководите­лем проекта в зависимости от направленности специализации бу­дущих выпускников колледжа.

Графическая часть курсового проекта, как правило, содержит до четырех листов (по выбору руководителя проекта) формата А1 по ГОСТ 2.301 и должна включать в себя следующие рабочие чер­тежи:

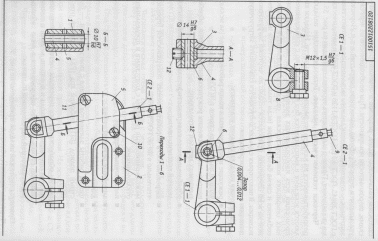

• сборочный чертеж механизма, узла, прибора, в котором используется данная деталь;

• чертеж заготовки;

• чертеж детали;

• сборочный чертеж станочного приспособления на одну операцию;

• технологическую схему сборки с эскизами сборочных операций;

• чертеж технологических наладок;

• чертеж режущего инструмента на одну операцию;

• чертеж общего вида контрольного приспособления и схе­мы измерения.

Содержание листов графических документов, их число и фор­мат конкретизируются руководителем проекта по согласованию с консультантами разделов в задании на проект и в зависимости от специализации будущих выпускников колледжа.

Чертежи выполняют в графическом редакторе «Компас» или «Autocad» либо вручную карандашом на листах белой бумаги стандартного формата согласно ГОСТ 2.301 с основной надписью по ГОСТ 2.104 в правом нижнем углу. Образцы форматов и основ­ной надписи приведены на рис. 53.

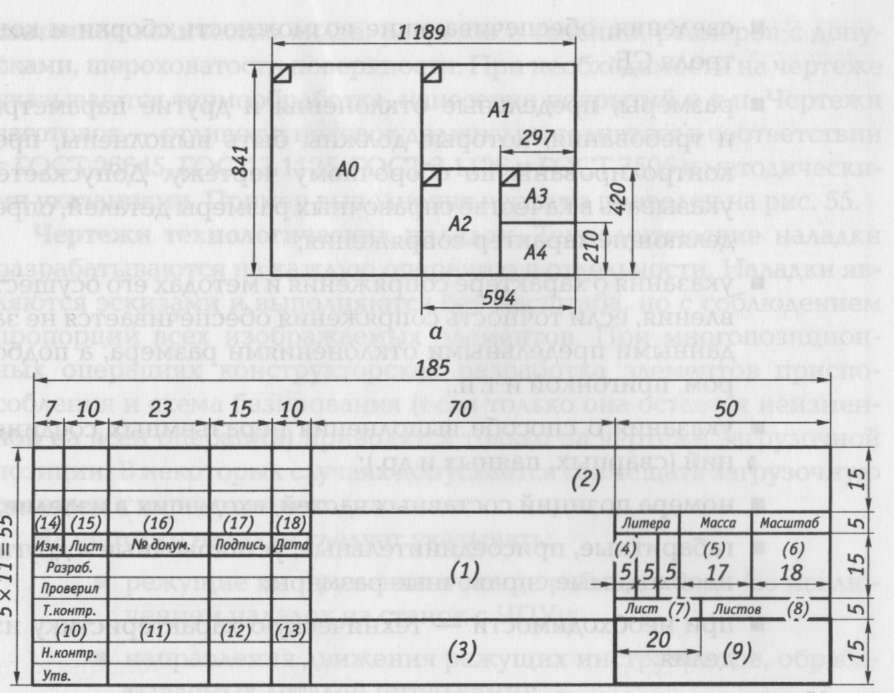

В графах основной надписи (номера указаны в скобках) приво­дят:

1. — наименование изделия;

2. — обозначение документа;

3. — обозначение по стандарту материала детали;

4. — литеру документа (буква «У» — учебный документ);

5. — массу изделия в килограммах;

6. — масштаб;

7. — порядковый номер листа;

8. — общее число листов документа;

9. — сокращенное название образовательного учреждения (на­пример, ГОУ СПО ПК № 39);

10— 13 — характер работы, выполняемый лицом, подписавшим документ;

графы 14 — 18 в учебных проектах не заполняются. Форматы чертежей и их размеры по ГОСТ 2.301: АО — 1 189x841 мм; А1 — 594x841 мм; А2 — 594x20 мм; A3 — 297 х 420 мм; А4 — 297 х 210 мм.

Детали и сборочные единицы на чертеже могут изображаться с уменьшением, в натуральную величину или с увеличением:

масштабы уменьшения— 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; натуральная величина — 1:1;

масштабы увеличения — 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

Чертежи сборочные. Сборочный чертеж должен содержать со­гласно ГОСТ 2.109:

■ изображение сборочной единицы (СЕ), дающее пред­ставление о расположении и взаимной связи составных частей, соединяемых по данному чертежу;

• сведения, обеспечивающие возможность сборки и кон­троля СЕ;

• размеры, предельные отклонения и другие параметры и требования, которые должны быть выполнены, про­контролированы по сборочному чертежу. Допускается указывать в качестве справочных размеры деталей, опре­деляющие характер сопряжения;

• указания о характере сопряжения и методах его осущест­вления, если точность сопряжения обеспечивается не за­данными предельными отклонениями размера, а подбо­ром, пригонкой и т. п.;

• указания о способе выполнения неразъемных соедине­ний (сварных, паяных и др.);

• номера позиций составных частей, входящих в изделие;

• габаритные, присоединительные, установочные и другие необходимые справочные размеры;

• при необходимости — техническую характеристику из­делия.

Наименование и обозначения составных частей СЕ приводят в спецификации. Спецификация является основным документом для СЕ и поэтому не имеет буквенного кода. Спецификация выпол­няется в виде самостоятельного документа по ГОСТ 2.106 на форма­те А4 и может состоять из нескольких листов.

Технологическая схема сборки с эскизами. Технологическую схему сборки располагают в верхней части листа вдоль его длины с указанием деталей, сборочных единиц различного порядка и но­меров переходов, как показано на рис. 54.

Под схемой располагают эскизы сборочных переходов, количе­ство и содержание которых должны быть достаточными для иллю­страции последовательности сборочного процесса. Эскизы необхо­димо согласовать с руководителем. На эскизах базовую деталь по­казывают черным цветом, все детали и СЕ, присоединяемые на дан­ном переходе, показывают красным цветом. На эскизах указывают номера позиций по спецификации присоединяемых деталей и СЕ, размеры с посадками присоединяемых на данном этапе деталей, размеры, которые необходимо обеспечить в процессе сборки.

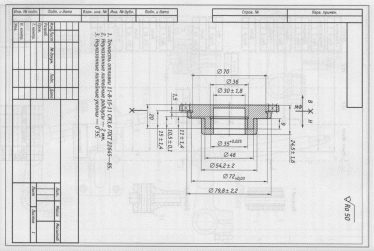

Чертежи деталей и заготовок. Чертежи детали и заготовки мо­гут выполняться на разных форматах или могут быть совмещены на одном по договоренности с руководителем. Чертежи должны от­вечать требованиям ЕСКД. На чертежах деталей должно быть до­статочное количество видов, разрезов и сечений, размеров с допу­сками, шероховатости поверхности. При необходимости на чертеже указываются термообработка, нанесение покрытий и т. п. Чертежи заготовок — отливок и поковок должны выполняться в соответствии с ГОСТ 26645, ГОСТ 3.1125, ГОСТ 3.1126 и ГОСТ 7505 и методически­ми указаниями. Пример выполнения чертежа приведен на рис. 55.

Чертежи технологических наладок. Технологические наладки разрабатываются на каждую операцию в отдельности. Наладки яв­ляются эскизами и выполняются без масштаба, но с соблюдением пропорций всех изображаемых элементов. При многопозицион­ных операциях конструкторская разработка элементов приспо­собления и схема базирования (если только она остается неизмен­ной на всей операции) приводятся только на чертеже загрузочной позиции. В некоторых случаях допускается совмещать загрузочную позицию с первым переходом.

На чертеже наладки следует указывать:

• режущие инструменты в конце рабочего хода (за исклю­чением наладок на станок с ЧПУ);

• направления движения режущих инструментов, обраба­тываемых деталей (стрелками);

• обрабатываемые поверхности детали (сплошной толстой линией красного цвета);

• шероховатость обрабатываемых поверхностей (предпо­чтительно в Ra по ГОСТ 2789);

• межоперационные размеры с допусками и предельными отклонениями;

• настроечные размеры;

• линейные размеры от баз;

• длину обработки;

• циклы работы элементов станка с пояснениями — бы­стрый подвод (БП), рабочий ход (РХ), быстрый отвод (БО);

• режим обработки на все переходы, название операции, номера операции, перехода и позиции, модели и наиме­нование станка. Все это оформляется в виде таблицы, расположенной над основной надписью.

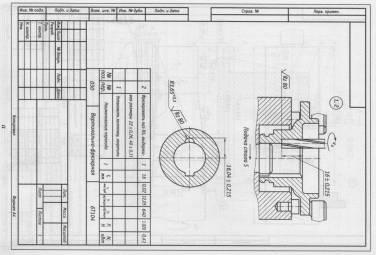

Примеры чертежей наладок приведены на рис. 56, а, б.

Чертежи приспособлений. Чертежи приспособлений должны содержать все необходимые проекции, разрезы и сечения, размеры и посадки, позволяющие выявить полностью конструкции

всех и» ионных его элементов и деталей. На всех проекциях приспособления необходимо изображать контуры обрабатываемой или контролируемой детали, а для сборочного приспособления — кон­туры СЕ в рабочем положении. Контуры детали и СЕ изображают синим цветом или условными линиями.

На чертеже приспособления указывают:

• габаритный и присоединительные размеры;

• размеры и посадки, определяющие точность обработки, сборки или измерения деталей и СЕ в приспособлении;

• размеры и посадки, которые нужно выдержать при сбор­ке и отладке приспособления;

• технические условия на изготовление.

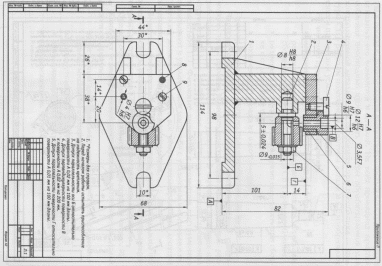

Пример оформления чертежа приспособления дан на рис. 57.

Чертежи режущего и мерительного инструмента. В графи­ческую часть проекта выносят конструкции инструментов, раз- работанные и рассчитанные студентом. В чертежах режущих инструментов дают необходимое количество проекций и сечений в масштабе 1:1. Фасонные элементы и геометрия инструментов показывают в увеличенном масштабе с указанием шероховатости. Чертежи должны содержать все необходимые размеры, допуски и технические условия для их изготовления.

II чертежах мерительных инструментов, кроме того, должны по­мещаться схемы расположения полей допусков на размеры мери- ГМЛМШХ инструментов в значительно увеличенном масштабе.

Пример оформления чертежа инструмента показан на рис. 58.

Комплект технологической документации изготовления детали должен содержать:

• титульный лист комплекта технологической документа­ции на механическую обработку;

• маршрутный технологический процесс обработки;

• операционный технологический процесс обработки;

• карты эскизов на технологические операции.

Требования к выполнению пояснительной записки и ее содержанию

Основным документом курсового и дипломного проекта является пояснительная записка (ПЗ), в которой приводится информация о вы­полненных технических и научно-исследовательских разработках, а также об экономических обоснованиях разработок. Правила оформ­ления ПЗ курсового проекта должны соответствовать требованиям ГОСТ 2.105—95 «Единая система конструкторской документации. Об­щие требования к текстовым документам» и ГОСТ 2.106—96 «Единая система конструкторской документации. Текстовые документы».

Пояснительную записку чаще всего набирают на компьютере в текстовом редакторе Microsoft Word. Сложные математические формулы набираются в редакторах Math Type, Microsoft Equation. Рукопись должна быть распечатана шрифтом семейства Times ке­глем 14 через 1,5 интервала между строками на одной стороне бе­лой бумаги формата А4 (210x297 мм). Расстояние от начала строки текста до рамки слева должно быть 5 мм, расстояние от конца стро­ки текста до рамки справа должно быть не менее 3 мм, расстояние от верхней и нижней строк до текста должно быть не менее 10 мм. Абзац текста должен составлять 15... 17 мм.

Текст ПЗ делится на разделы, которые нумеруют арабскими циф­рами; после номера ставится точка. Каждый раздел текстового доку­мента рекомендуется начинать с нового листа. Текст разделов делят на подразделы, которые нумеруют арабскими цифрами в пределах каждого раздела. Номер подраздела должен состоять из номера раздела и номера подраздела, разделенных точкой. В конце номера подраздела ставят точку, например «2.1.» (первый подраздел второ­го раздела). Разделы и подразделы должны иметь заголовки. Под­черкивать заголовки и переносить слова в заголовках не допуска­ется. Расстояние между заголовками и текстом должно быть равно трем интервалам. Нумерация страниц ПЗ должна быть сплошной: первой страницей является титульный лист, второй — задание на дипломное проектирование, далее идут содержание и т. д. На ти тульном листе и задании номер страницы не ставят. Иллюстрации обозначают словом «Рис.» и нумеруют последовательно в пределах раздела. Номер иллюстрации должен состоять из номера раздела и порядкового номера иллюстрации, разделенных точкой, напри­мер «Рис. 1.5.» (пятый рисунок первого раздела). Все таблицы долж­ны быть пронумерованы, например, «Таблица 3.1.» (первая таблица третьего раздела).

Формулы нумеруют аналогично рисункам и таблицам, указы­вая их номер с правой стороны листа на уровне формулы в круглых скобках, например «(3.2)» (вторая формула третьего раздела).

При оформлении списка литературы используют следующие правила:

• приводят фамилию и инициалы автора с точкой. Если ра­бота написана двумя или тремя авторами, их фамилии с инициалами перечисляют через запятую. Если авторов больше, то указывают лишь первого, а вместо фамилий остальных пишут « и др.»;

• название работы пишут без сокращений и кавычек и за­канчивают двоеточием, после чего пишут подзаголовок также без кавычек и ставят точку и тире;

• выходные данные включают в себя место издания, изда­тельство и год издания. Название мест издания «Москва» и «Санкт-Петербург» пишут сокращенно с прописной буквы с точкой (М., СПб.).

Пример оформления списка литературы:

1. Аверченков В.И., Горленко О.А., Ильицкий В.Б. Сборник задач и упражнений: учеб. пособие / под общ. ред. В. И. Аверченкова и Е. А. Поль­ского. — 2-е изд., перераб. и доп. — М.: ИНФРА. — М.: 2006. — 288 с.

2. Андреев Г. Н. и др. Проектирование технологической оснастки ма­шиностроительного производства: учеб. пособие для машиностроит. спец. вузов / под ред. Ю. М. Соломенцева. — 3-е изд., стер. — М.: Высш. шк., 2001. —415 с.

В тексте документа (за исключением формул, таблиц и рисун­ков) не допускается:

• использовать математический знак «-» перед отрица­тельным значением величин (следует писать слово «ми­нус»);

• использовать знак Ø для обозначения диаметра, следует писать слово «диаметр» (при указании размера или пре­дельных отклонений диаметра на чертежах, помещенных

• в тексте документа, перед размерным числом следует ста­вить знак 0);

• ■ использовать без числовых значений математические знаки > (больше), < (меньше), < (меньше или равно), > (больше или равно), = (равно), ф (не равно), а также зна­ки № (номер) и % (процент).

• Непременным требованием является строгое соблюдение во всех материалах курсового проекта ГОСТ 8.417—81. Этот стан­дарт регламентирует и правила написания обозначений физиче­ских единиц.

• В обозначениях физических единиц точку как знак сокращения не ставят. Обозначения единиц следует применять после числовых значений величин и помещать в строку с ними (без переноса на сле­дующую строку). Между последней цифрой числа и обозначением единицы следует оставлять пробел, например: 100 кВт; 80%; 20 "С. Исключения составляют обозначения в виде знака, поднятого над строкой (...",...',..."), перед которым пробела не оставляют, например 15°. При наличии десятичной дроби в числовом значении величины обозначение единицы следует помещать после всех цифр, напри­мер: 423,06 м; 5,758° или 5°45'28,8". При указании значений величин с предельными отклонениями следует заключать числовые значе­ния с предельными отклонениями в скобки и обозначения единицы помещать после скобок или проставлять обозначения единиц после числового значения величины и после ее предельного отклонения, например: (100 ± 0,1) кг или 100 кг ± 01 кг.

• Буквенные обозначения единиц, входящих в произведение, сле­дует отделять точками на средней линии, как знаками умножения, например: Н • м; А • м; Па • с.

• В буквенных обозначениях отношений единиц в качестве знака деления должна применяться только одна черта: косая или гори­зонтальная. Допускается применять обозначения единицы в виде произведения обозначений единиц, возведенных в степень (поло­жительную и отрицательную). При применении косой черты обо­значения единиц в числителе и знаменателе следует располагать в строку, произведение обозначений единиц в знаменателе необхо­димо заключать в скобки, например: Вт • м^-2; К"¹; Вт/(м² • К).

Приложения оформляют обычно как продолжение ПЗ на после­дующих ее страницах, располагая их в порядке появления ссылок в тексте. В приложения включают: технологическую документацию по разработанным в курсовом проекте процессам изготовления деталей; спецификации конструкторских разработок; распечатки ЭВМ; протоколы и акты испытаний; протоколы эксперименталь­ных исследований; копии авторских свидетельств и заявок на изо­бретения и другие материалы. Каждое приложение должно иметь содержательный заголовок. Нумерация приложений сквозная, на­пример; «Приложение 1», «Приложение 2» и т.д. (без знака №). Ри­сунки, таблицы и формулы, помещаемые в приложении, нумеруют арабскими цифрами в пределах каждого приложения, например: «Рис. П. 1.1» (первый рисунок первого приложения); «Табл. П. 1.1» (первая таблица первого приложения), «Формула (П.2.5)» (пятая формула второго приложения).

Содержание пояснительной записки приводят в начале поясни­тельной записки на заглавном и последующем листах. Слово «Со­держание» записывают симметрично относительно текста. В содер­жании перечисляют заголовки всех разделов и подразделов с указа­нием номеров страниц, на которых помещены эти заголовки.
