17. Техкомплекс

Поверхностный комплекс занимает территорию на земной поверхности, которую принято называть промышленной площадкой. Он выполняет следующие функции: проветривание шахты, подача в шахту электроэнергии (пневмоэнергии, гидроэнергии), подача в шахту тепла, спуск в шахту оборудования и материалов, спуск и подъем людей, приемка добытого полезного ископаемого, сортировка и обогащение полезного ископаемого, временное хранение и отправка потребителю добытого полезного ископаемого, отвалообразование пустых пород, подготовка закладочных материалов, подготовка технической воды (гидрошахты), ремонт горных машин и инструмента, складирование материалов и оборудования, обслуживание работников шахты (баня, ламповая, табельная и т.п.), обеспечение работы административно-управленческих и инженерно-технических служб и т.д.

В состав поверхности шахт входят следующие комплексы и службы: угольный и породный комплексы; стационарные установки (подъемные, вентиляторные, котельные и др.); комплекс обмена и откатки вагонеток в надшахтных зданиях; материальные склады и склады лесных крепежных материалов; службы ремонта оборудования и производственно-бытового обслуживания персонала.

Почти все здания основного и вспомогательного назначения сведены в три крупных блока: комплексы главного и вспомогательного стволов и административно-бытовой комбинат. Технологический комплекс главного (скипового) ствола предназначен для приемки выдаваемого из шахты угля, переработки его (удаление посторонних предметов, дробление, сортировка, обогащение), транспортирования к месту погрузки для отправки потребителям, а также для приемки и отправки в отвал породы.

Главной функцией технологического комплекса вспомогательного (клетевого) ствола является обмен вагонеток с материалами, выдаваемых и спускаемых в шахту, спуск и подъем людей.

Схемные и конструктивные решения технологических комплексов скипового и клетевого стволов определяются главным образом схемой вскрытия – вертикальными, наклонными стволами или штольнями.

Выбор компоновочной схемы тех­нологического комплекса поверхности зависит от ряда факторов (наличие на промплощадке обогатительной фабрики, взаиморасположение ствола и погрузочных путей, рельеф местности и др.) и при проектировании должен определяться технико-экономическим расчетом.

18. Система разработки длинными столбами по простиранию с оставлением межлавных целиков на пологих и наклонных пластах

Длинный очистной забой имеет два выхода в две независимые подготовительные выработки, которые называют концевыми участками очистного забоя (лавы). Они являются началом и концом очистного забоя. Началом забоя считается участок, куда поступает свежая струя воздуха из подготовительной выработки, а концом – откуда она выходит. В этом месте подготовительная и очистная выработки образуют сопряжение, где технология выемки угля имеет отличительные особенности. В неѐ вводят дополнительные операции, которые обеспечивают маневр средств механизации для выемки новой полосы угля и управление состоянием массива горных пород. Характерным для столбовых систем разработки является

п роведение подготовительных выработок до начала очистных работ; эти выработки оконтуривают запасы угля в пределах этажа, яруса, выемочного столба. Около главного откаточного штрека у наклонных выработок сооружают приёмно-отправительную площадку, обеспечивающую приём и отправление грузов от околоствольного двора к очистным забоям и обратно. От площадки до верхней (или нижней) границы панели проводят наклонные выработки: бремсберг (уклон) и ходки, которые используются для подачи воздуха, вспомогательного транспорта, спуска — подъёма людей. Уголь транспортируется ленточными конвейерами по бремсбергу (уклону). От наклонных выработок в обе стороны проводят ярусные штреки (транспортный и вентиляционный) со вспомогательными выработками (заездами, сбойками и др.). По мере отработки подготавливается следующий ярус, для чего проходят новые штреки. В классиче­ском варианте между конвейерным и вентиляционным штрека­ми смежных ярусов оставляют угольные целики шириной 8—12 м. Столбовая система разработки устраняет недостатки, присущие сплошной, однако она характеризуется повышенными потерями (на 5—7%) угля в целиках и увеличенным первоначальным объёмом проводимых подготовительных выработок.

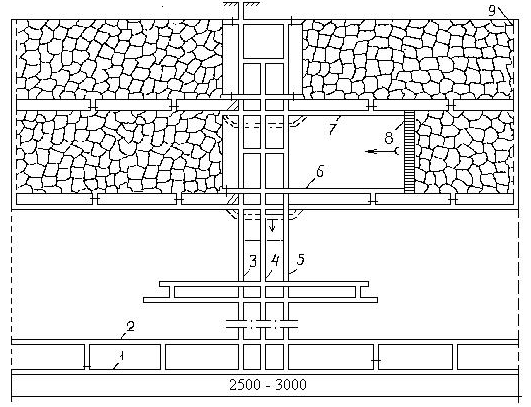

Система разработки длинными столбами по простиранию при па­нельной подготовке (лава-ярус): 1 — откаточный штрек; 2 — просек; 3 — путевой ходок; 4 — панельный бремсберг; 3 — людской ходок; о — ярусный конвейерный штрек; 7 — ярусный вентиляционный штрек; S—очистной забой; 9—разрезная печь

Если подготовительные выработки охраняются целиками угля, то: между конвейерным штреком вышележащей лавы и вентиляционным штреком нижележащей лавы оставляют целики угля шириной 10 -30- 60м – в зависимости от горно- геологических условий. Эти целики остаются в отработанном пространстве. При таком способе значительно увеличиваются эксплуатационные потери, увеличивается пожароопасность от самовозгорания угля, повышается опасность газодинамических явлений, горных ударов, растет газообильность выемочных участков вследствие дренирования метана из целиков угля. Поэтому целесообразно применение бесцеликовых систем отработки угольных пластов.
