8. Комбинированная схема вскрытия пластов без сооружения транспортного горизонта
Схема вскрытия горизонтального пласта наклонным и вертикальным стволами:
1 – вертикальный вспомогательный ствол;
2 – наклонный ствол

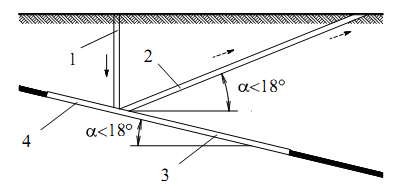

Схема вскрытие пологого пласта наклонным и вертикальным стволами, а также капитальным бремсбергом и уклоном: 1 – вертикальный вспомогательный ствол; 2 – наклонный ствол; 3 - уклон; 4 - бремсберг
Схема вскрытия свиты пологих пластов наклонным и вертикальным стволами, а также капитальным бремсбергом и уклоном: 1 – вертикальный вспомогательный ствол; 2 – наклонный ствол; 3 - уклон; 4 - капитальный квершлаг; 5 – наклонный квершлаг; 6 - бремсберг

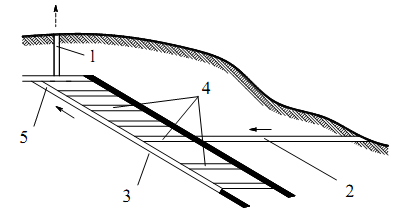

Схема вскрытия свиты пологих пластов штольней и шурфом, а также этажными квершлагами:
1 – шурф; 2 – штольня; 3 - уклон; 4 - этажные квершлаги; 5 - бремсберг

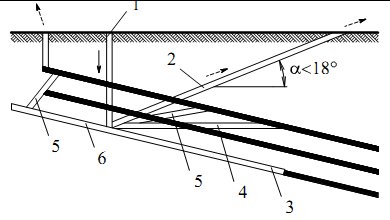

9. Комбинированная схема вскрытия пластов с капитальным квершлагом и проветриванием уклонной части через воздухоподающий ствол
На рис. 1.17 представлено комбинированное вскрытие с капитальным квершлагом и непосредственной погрузкой угля на наклонный ствол. При таком варианте вскрытия вспомогательный вертикальный ствол проходят до нижней границы шахтного поля, где сооружается околоствольный двор. На этом же горизонте проводят капитальный квершлаг, по которому осуществляется вспомогательный транспорт. Наклонный главный ствол проводят вкрест простирания со стороны висячего бока под углом, обеспечивающим эффективную выдачу угля ленточным конвейером. На бремсберговую и уклонную ступени шахтопласты делятся в точках их пересечения с наклонным стволом. Эта разновидность комбинированного вскрытия позволяет осуществить восходящее проветривание уклонной ступени шахтного поля. Свежий воздух поступает в шахту по вспомогательному стволу, капитальному квершлагу и штрекам. Далее он движется по наклонным пластовым выработкам снизу вверх. Исходящая струя на поверхности выдается через шурфы. Комбинированное вскрытие, включающее главный наклонный и вспомогательный вертикальный стволы, позволяет осуществить эффективный конвейерный транспорт полезного ископаемого от забоя до поверхности. Наличие вертикального вспомогательного ствола обусловливает эффективность вспомогательного транспорта: спуск-подъем людей, доставку материалов и оборудования и др. Рисунок 1.17 - Комбинированное вскрытие с капитальным квершлагом и непосредственной погрузкой угля на наклонный ствол: 1—штреки; 2—капитальный квершлаг;.3—вспомогательный вертикальный ствол; 4—главный наклонный ствол; 5—загрузочный бункер

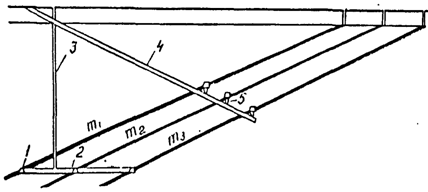

10. Вскрытие пластов вертикальными стволами с погоризонтными квершлагами
Многогоризонтное вскрытие пологих пластов вертикальными стволами и погоризонтными квершлагами производится при углах падения пластов 8-18° и размерах шахтного поля по падению от 2,5 до 4 км и более. Схема требует последовательной углубки стволов и проходки нескольких параллельных квершлагов (на одном или нескольких горизонтах). Если верхняя граница шахтного поля находится сравнительно близко от земной поверхности, для проветривания выработок в каждой панели первого горизонта проходят шурфы или сооружают один фланговый ствол у границ смежных панелей и вентиляционный квершлаг.
Шахтное поле по падению делят на три-четыре части (горизонта) с размерами по 1000-1200 м. Вскрытие, подготовку и отработку запасов первого бремсбергового горизонта производят по схеме: с поверхности проходится главный и вспомогательный стволы до отметки транспортного горизонта, оборудуется околоствольный двор, от которого проходится откаточный квершлаг до уровня каждого пласта. От транспортного горизонта по простиранию каждого пласта проводятся главные откаточные штреки. По мере развития работ и погашения запасов первого горизонта углубляются стволы до второго горизонта, пласты вновь вскрываются откаточным квершлагом и главными откаточными штреками. При этом первый горизонтный квершлаг используется в качестве вентиляционного. Второй погоризонтный используют в качестве откаточного при отработке запасов второго бремсбергового поля. Аналогично вскрывают третий горизонт. Запасы последнего горизонта могут быть отработаны как уклонные, если угол падения пластов не превышает 15-18°.
Рассмотренный способ вскрытия обладает тем преимуществом, что даже при значительных размерах шахтного поля по падению (4 км и более) отдельные его части отрабатывают на погоризонтные квершлаги умеренной длины. Кроме того, происходит обновление горного хозяйства на более высоком техническом уровне при реконструкции шахты, которой предусмотрена периодическая углубка стволов и подготовка нового горизонта. Поэтому подготовка нового горизонта должна производиться таким образом, чтобы не снижались добыча по шахте и технико-экономические показатели ее работы. Для этого при наличии двух центральных стволов в одном из них необходимо иметь углубочно-подготовительное отделение, оборудованное специальным одноклетевым подъемом с противовесом на большегрузную вагонегку, или же пройти третий ствол.
