70. Система разработки с отбойкой руды из магазинов, условия применения

Система разработки с отбойкой руды из магазинов применяется при отработке крутых тонких и средней мощности рудных тел. Откаточный штрек  в крепких рудах проводят без крепи, придавая кровле форму свода. Вентиляционным служит откаточный штрек  вышележащего этажа. Через каждые 40—80 м по простиранию проводят блоковые восстающие на два отделения с длинных блоках в их центре размещают дополнительный восстающий для облегчения доставки в забой материалов и оборудования и улучшения проветривания. В этом случае фланговые восстающие имеют меньшую площадь поперечного сечения.

Из откаточного штрека проводят рудоспуски на высоту 4— 6 м. Расстояние между рудоспусками не превышает 5—6 м. Начальная стадия очистной выемки включает подсечку камеры на всю длину и образование воронок. Для этого проводят подсечной штрек  и расширяют верхнюю часть рудоспусков в воронки. В нижней части рудоспусков устанавливают люки. Очистной забой имеет потолкоуступную форму и обуривается‚ горизонтальными или (чаще) восходящими шпурами с поверхности отбитой руды. Одновременно разбуривают негабариты на поверхности отбитой руды. Цикл очистной выемки включает бурение шпуров, их взрывание, проветривание забоя, частичный выпуск руды, оборку кровли. Основной выпуск всей замагазинированной руды начинают по достижении границы потолочины. Целики под  вентиляционным штреком извлекают после окончания закладки блока, так как верхний штрек на время закладочных работ необходимо сохранить. При уступной форме  после взрывания уступов поверхность отбитой руды получается неровной. Поэтому трудно организовать выпуск отбитой руды так, чтобы выдержать необходимую высоту рабочего пространства под уступами. В одних местах высота рабочего пространства оказывается недостаточной, а в других она велика, что вынуждает сооружать полки для бурильщиков. Все это требует значительных затрат труда на разравнивание поверхности отбитой руды. Условия применения. Системы разработки отбойкой из магазина применяют при мощности залежи от 0,6 до 4—5 м. Руды и вмещающие породы должны быть достаточно устойчивыми. Хотя отбитая руда в некоторой степени препятствует отслаиванию вмещающих пород в период очистной выемки.

71. Система разработки подэтажного обрушений, условия применения

Подэтажное обрушение   с отбойкой горизонтальными скважинами.

   На откаточном горизонте пройдены полевой  и рудный  штреки, соединенные через каждые 100—200 м ортами . По висячему и лежачему бокам из рудного штрека пройдены буровые восстающие  с буровыми камерами. Подсечка траншейная. Она должна быть закончена полностью к моменту отбойки первого слоя. Слой руды толщиной 7—8 м разбуривается встречными веерами глубоких скважин. Взрывание скважин в слое короткозамедленное. К моменту взрывания одного слоя вышележащий должен быть обурен. Бурение скважин и выпуск руды совмещают во времени. Целики отрабатывают аналогично ранее рассмотренным системам. Сложность механизации погрузки породы при проведении буровых камер, значительный объем вспомогательных работ, связанных с перемещением буровых станков — недостатки рассматриваемого варианта системы. Они устраняются, если скважины бурить непосредственно из восстающих, пройденных в отбиваемом рудном массиве. В этом случае бурение осуществляют с подвесных полков или клетей, перемещающихся по монорельсу. Несколько более высокие технико-экономические показатели указанного варианта системы по сравнению с отбойкой вертикальными слоями объясняются меньшей крепостью руд, в которых она применяется. Основные преимущества этажной отбойки по сравнению с подэтажной заключаются в повышении безопасности работ, улучшении условий труда бурильщиков вследствие меньшего пылеобразования при бурении скважин по сравнению с бурением шпуров, снижении расходов по добыче руды благодаря меньшему объему нарезных работ и. более высокой производительности труда на бурении.

Вариант подэтажного обрушения взрыванием в зажиме.

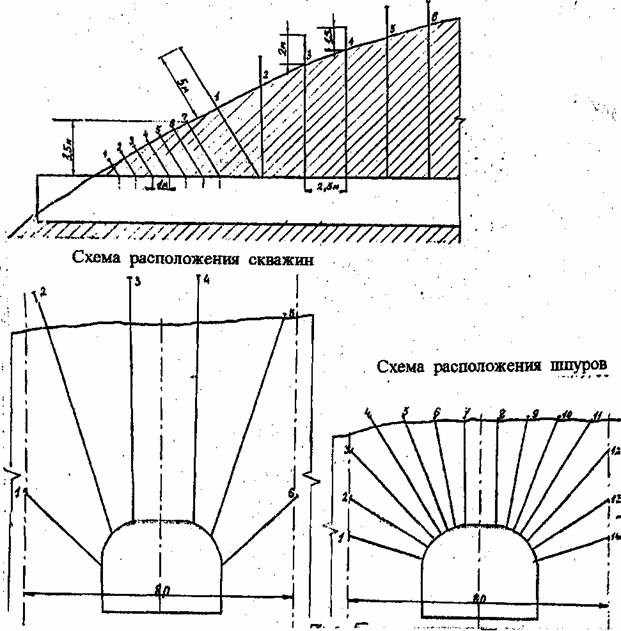

    Панель обуривают веерными комплектам штанговых шпуров или скважин, расположенных с наклоном 60—70°. Для бурения используют самоходные установки. После взрывания одного-двух комплектов скважин приступают к погрузке руды погрузочными машинами в самоходные вагонетки, которые транспортируют руду от забоя по подэтажным выработкам до блокового рудоспуска. Целик над доставочными выработками обрушают скважинами небольшого диаметра или шпурами с некоторым отставанием от взрывания глубоких скважин. Руду отбивают секциями толщиной 2—7 м на ранее обрушенные породы. При высоте подэтажа до 20 м шаг обрушения защитного козырька принимают равным толщине отбиваемого слоя; при большей высоте козырек обрушают в 2—З приема. На погрузке и доставке руд применяют погрузочно-доставочные машины, которыми руда доставляется к рудоспуску.

   Отбойка панелей из специальных буровых выработок позволяет совмещать доставку с бурением, меньше нарушать кровлю доставочной выработки в месте погрузки, а увеличение высоты панели — уменьшить объем нарезных работ.

   При взрывании в зажиме необходимое для размещения отбиваемой руды пространство создается вследствие уплотнения взрывом ранее обрушенной руды. Так как подобное уплотнение может произойти только под действием сильного взрыва, сетка скважин при взрывании в зажатой среде сгущается.

Р ис. 2. Система разработки подэтажного обрушения с торцевым

выпуском горной массы

1. панельный штрек

2. буродоставочный орт

3. очистной блок

4. выемочная секция
