22. Организация работ в комплексно-механизированном очистном забое. Планограмма работ. Технологические схемы работы забоя.
В начальной стадии подготовки составляется проект на очистную выработку, паспорт выемочного участка, паспорт и график на монтаж и демонтаж очистного комплекса. Существуют различные типовые технологические схемы монтажа и демонтажа механизированных очистных комплексов в зависимости от условий их применения. Проводятся выработки, нарезается монтажная камера. Специализированная монтажная организация принимает монтажную камеру комиссионно и приступает к монтажу комплекса. В зависимости от способов монтажа- с разборкой или без разборки секций, с применением различного монтажного оборудования (станки, лебедки и пр.), от способов доставки – рельсовым транспортом, монорельсовым транспортом, с применением различных доставочных машин, проводятся различные подготовительные работы. Прокладываются рельсовые или монорельсовые дорожки, устанавливаются лебедки, монтажные блоки, станки, полки и другое вспомогательное оборудование. Вначале комплекс частично монтируется на поверхности шахты. Производится прогонка оборудования, обучение персонала. Затем комплекс разбирается и опускается в шахту для монтажа. Монтаж производится согласно паспорту и графику на монтаж комплекса. После монтажа проверяют правильность сборки оборудования, опробуют секции, комбайн, конвейер и другое оборудование. Принимают очистную выработку в работу комиссионно. Выемка угля в лаве складывается из ряда процессов и операций, которые выполняются в определенном порядке во времени и увязаны в пространстве. Когда комплекс процессов будет завершен, их повторяют вновь в той же последовательности. Добычу угля в лаве ведет комплексная бригада, состоящая из машинистов комбайна и горнорабочих очистного забоя. Кроме того в звене на смене заняты электрослесари подземные, горнорабочие подземные, машинисты подземных установок. Работы в лаве ведутся в 4 смены по 6 часов каждая при непрерывной рабочей неделе. 3 смены – по добыче угля и одна смена – ремонтно – подготовительная. В добычную смену выходит звено горнорабочих очистного забоя (5-6 чел), два машиниста комбайна – один из них помощник, дежурный электрослесарь. Так же в добычную смену выходят горнорабочие подземные для доставки материалов, расштыбовки ленточных конвейеров и осланцевания выработок. Машинисты подземных установок выполняют работы по обслуживанию ленточных конвейеров. После проверки готовности очистного забоя к работе и устранения неисправностей с разрешения звеньевого и сменного ИТР приступают к выемке угля.
Совокупность всех процессов и операций, выполняемых в определенном порядке, необходимых для выемки угля по всей длине лаве на установленную паспортом величину подвигания забоя, называют технологическим циклом. В результате завершения цикла очистной забой лавы подвинется по простиранию на определенную величину, измеряемую в метрах. (Обычно это ширина захвата комбайна 0,8; 0.63м).
Н
ачало
цикла.
Комбайн,
зарубившись на новую дорожку, движется
от нижнего сопряжения к верхнему.
Производится выемка угля на полную
мощность. На пластах мощных, выемка
может производиться не на полную
мощность, с оставлением пачки угля по
почве, которая будет выниматься при
движении комбайна сверху вниз при
зачистке дорожки.
Звеньевой и машинист
крепи – передвигают секции вслед за
комбайном.
1-2 ГРОЗ – зачищают секции
перед передвижкой, затем занимаются
доставкой материалов.
2 ГРОЗ -
обслуживают нижнее сопряжение -
подготавливают к передвижке нижнюю
головку, крепь сопряжения, наблюдают
за работой дробилки и перегружателя,
занимаются креплением завальной части
конвейерного штрека.
2ГРОЗ – обслуживают
верхнее сопряжение – подготавливают
к передвижке верхнюю головку (концевую),
крепь сопряжения, занимаются креплением
завальной части вентиляционного штрека,
обслуживают насосную станцию и
энергопоезд.
После того, как комбайн
полностью произвел выемку стружки
(вышел на верхнее сопряжение), шнеки
опускаются и комбайн начинает движение
от верхнего сопряжения к нижнему, по
зачистке забойной дорожки.
При этом
ГРОЗ, которые передвигали секции,
передвигают «волной» забойный конвейер
вслед за проходом комбайна.
Самозарубка
комбайна «косым заездом».
На
расстоянии 15-20 секций от конвейерного
штрека задвижка конвейера
прекращается.
Зачистив полностью
забойную дорожку до нижнего сопряжения,
комбайн поднимают на 15-20 секций вверх,
его останавливают и блокируют.
2 ГРОЗ,
обслуживающих нижнее сопряжение,
производят вместе с крепью сопряжения
передвижку приводной головки и настила
лавного конвейера. После передвижки
головки, подается команда и комбайн
путем «косого заезда» осуществляет
самозарубку комбайна на новую дорожку.
Вслед за ним передвигается оставшееся
часть полотна забойного конвейера.
Конец
цикла.
Далее
– начало
нового цикла.
(Т.е. все повторяется).

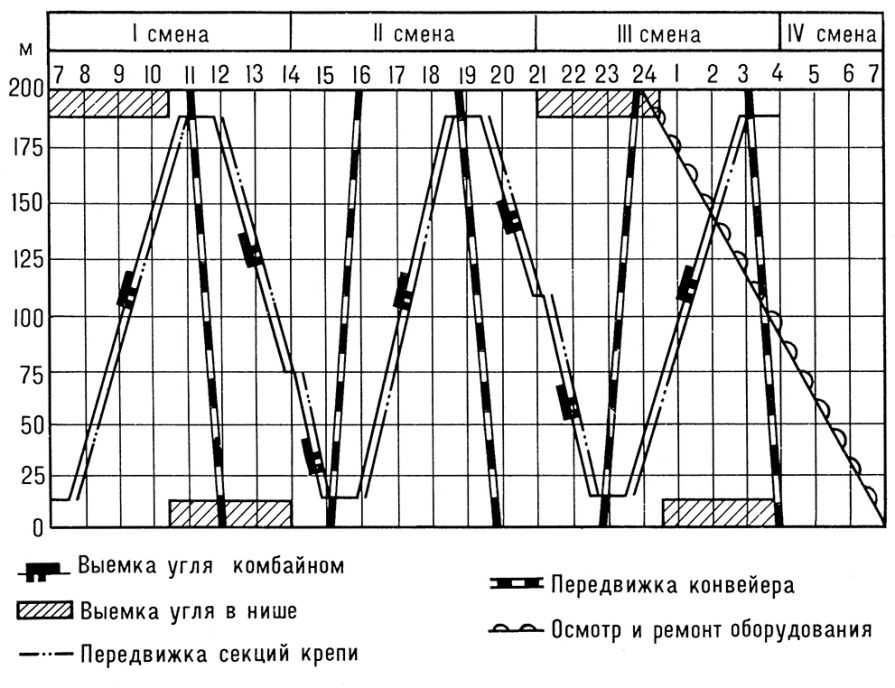

Планируемый порядок O. p. на практике для удобства пользования выражается в виде координатных графиков (и таблиц), наглядно изображающих во времени протекание процессов в очистной выработке, - планограммы O. p., графика выходов рабочих, таблицы техн.-экономич. показателей. Ha планограмме работ изображают все осн. производств. процессы, выполняемые в забое, их взаимную увязку во времени и пространстве и последовательность.
C целью более эффективного использования горн. техники и оптимизации режимов её работы при переходе на оптимальные параметры способов подготовки и рациональные системы разработки составлены и применяются на шахтах типовые технол. схемы O. p.
