7. Подбор водоструйного элеватора.

Для понижения температуры сетевой воды , поступающей от ТЭЦ в тепловой центр, до необходимой для подачи в систему отопления воды с температурой применяют смесительный насос или водоструйный элеватор. Понижение температуры происходит при смешении высокотемпературной воды с обратной водой, охлажденной до температуры .

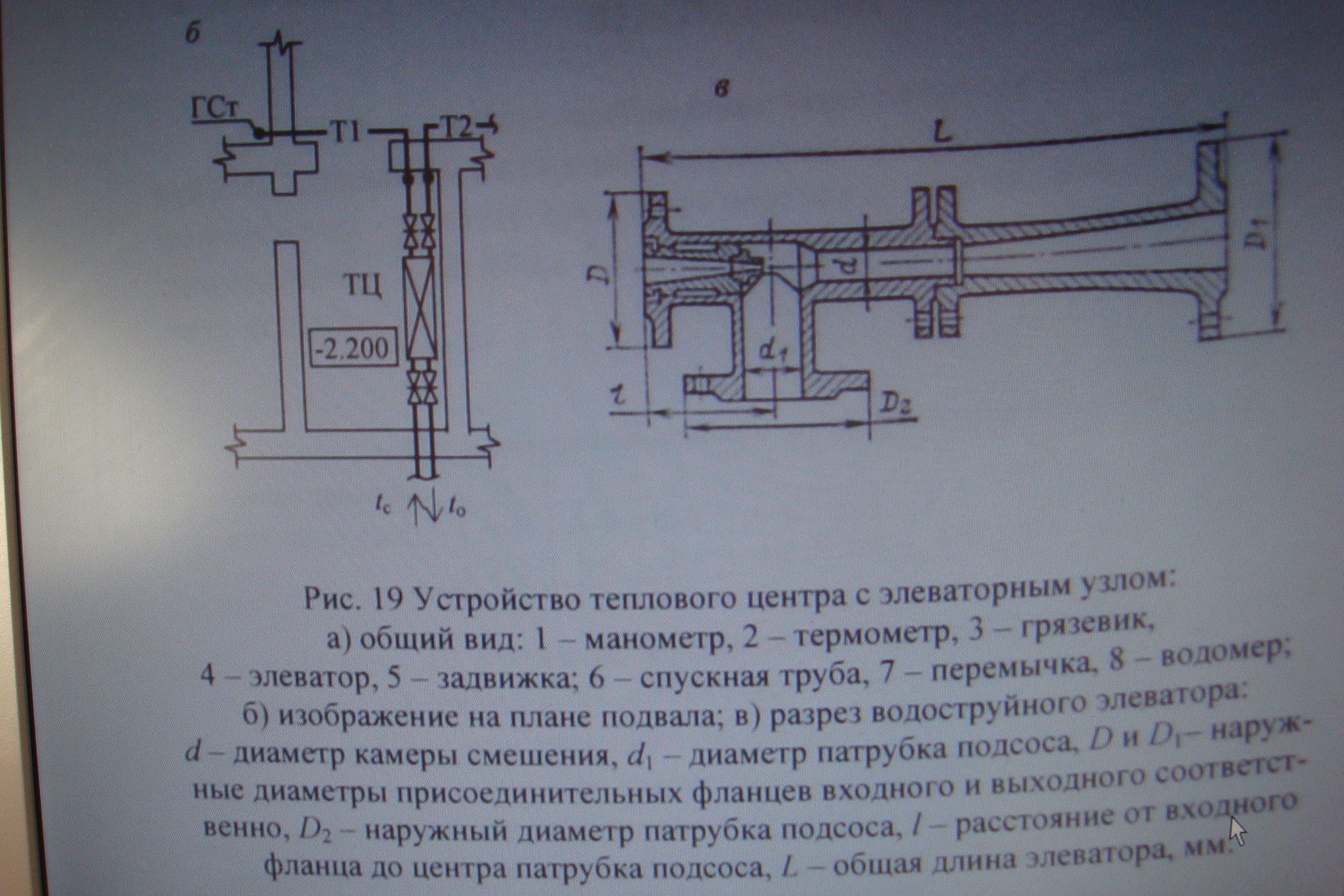

В курсовой работе требуется подобрать водоструйный элеватор типа ВТИ – теплосети Мосэнерго. Устройство центра с элеваторным узлом и самого водоструйного элеватора показано на рисунке ниже.

Основной расчетной характеристикой для подбора элеватора является коэффициент смешения :

:

Н омер элеватора выбирается в зависимости от диаметра камеры смешения (горловины) :

где - тепловая мощность системы отопления, кВт;

- суммарная потеря давления по длине расчетного циркуляционного кольца, кПа.

=14,35 мм ;

= 14,35 мм, следовательно, номер принимаемого по каталогу элеватора: «1».

Диаметр сопла элеватора определяется по формуле:

где – располагаемая разность давлений воды в тепловой сети на вводе в здание (принимается = 150 кПа).

8. Характеристика и конструирование системы вентиляции.

В курсовой работе надо запроектировать систему естественной канальной вытяжной вентиляции для блока из квартир, расположенных одна над другой по вертикали здания. По номеру задания по таблице выберем помещения (кухни) для расчета вентиляции. В нашем случае при номере задания-0:

кухня 112, 212, 312, 412.

В канальных системах естественной вытяжной вентиляции воздух перемещается в воздуховодах под действием гравитационного давления, возникающего за счет разности плотностей наружного и внутреннего воздуха.

Гравитационное давление , Па, определяется по формуле:

где - высота воздушного столба, принимаемая от центра вытяжного отверстия (жалюзийной решетки) в кухне данного этажа до устья вытяжной шахты, м; - ускорение свободного падения, ; - плотность соответственно наружного (при температуре ) и внутреннего воздуха (при для рассчитываемого помещения кухни), , определяется из выражения:

; ; .

9. Определение расчетного воздухообмена и аэродинамический расчет воздуховодов.

При определении расчетного воздухообмена для заданного помещения (кухни) , исходя из того, что количество воздуха, необходимого для вентиляции квартиры жилого дома составляет 3 на 1 жилой площади, и, что часть воздуха удаляется из квартиры через вентиляционные каналы туалета, ванной комнаты:

где - суммарная площадь жилых комнат квартиры, ; 50 - суммарный расход воздуха, удаляемого из туалета и ванной комнаты.

Полученное значение необходимо сравнить с минимальным воздухообменом для оборудования газовой плитой кухни , который требуется для компенсации воздуха, расходуемого при сжигании газа. (См. таблицу в методичке.) В нашем случае кухня расположена в 2-ух комнатной квартире, поэтому для нее .

< - поэтому принимаем .

Последовательность аэродинамического расчета воздуховодов (каналов).

1.На поэтажных планах наносим внутристенные каналы, сборные короба и шахты. У вытяжных решеток помещений указывается количество воздуха, удаляемого по каналу.

2. Вычерчиваем аксонометрическую схему системы вентиляции. (См. чертеж.)

3. Определим предварительную площадь сечения воздуховода (канала) на расчетном участке , по известному расходу , и рекомендуемой скорости движения воздуха . Обычно расчет начинается с самого удаленного участка расчетного направления. При этом могут быть приняты следующие скорости движения воздуха:

- в вертикальных каналах - 0,5 - 0,6 ( ) и далее для нижерасположенного этажа с увеличением на 0,1( ), но не выше 1( ). Примем ; ; ;

- в сборных горизонтальных воздуховодах – 1( )

- в вытяжных шахтах – до 1,5( )

;

Подберем по полученной величине ближайший по площади стандартный канал, примем фактическую площадь (А*В= );

: 0,14*0,14=0,0196 ;

:0,27*0,14=0,0378 ;

:0,27*0,27=0,0729

и уточним скорость воздуха на участке :

;

;

; ;

4. Рассчитаем эквивалентный по скорости диаметр канала , мм, в котором при той же скорости воздуха будут такие же потери располагаемого давления на трение по длине, что и в расчетном канале прямоугольного сечения.

,

где А, В – размеры прямоугольного канала, мм;

;

5. По номограмме в методичке найдем удельные потери давления на трение по длине R, , и динамическое давление , Па, на участке.

6. Определим сумму коэффициентов местных сопротивлений на каждом расчетном участке (См. таблицу ниже).

7. Вычислим потери давления на трение по длине и в местных сопротивлениях на участке (См. таблицу ниже).

Таблица для определения суммы коэффициентов местных сопротивлений на участках.
