4. Характеристика и конструирование системы отопления.
Конструирование системы отопления производится в соответствии с требованиями СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
В
здании необходимо запроектировать
централизованную систему водяного
отопления по заданному варианту с
расчетными температурам теплоносителя
и
.
В нашем случае принимаем однотрубную
тупиковую систему отопления с верхней
разводкой.
5. Расчет отопительных приборов.
Расчет отопительных приборов производится с целью определения площади их поверхности, обеспечивающей передачу в помещение необходимого для компенсации тепловых потерь количества теплоты.
Расчет отопительных приборов ведется в следующей последовательности.
1.Вычертим
расчетную схему стояка с указанием
тепловой мощности
,
Вт, каждого прибора.
2.
Для однотрубных систем водяного отопления
находится тепловая нагрузка стояка
,
Вт, как суммарная тепловая мощность
подключенных к нему приборов и определяется
массовый расход воды в стояке
,
.
где
-
удельная теплоемкость воды, равная 4,19
;
и
-
температуры воды на входе в стояк и на
выходе из него, принимаемые равными
соответственно 105 и 70
;
-
коэффициент учета увеличения теплового
потока устанавливаемых отопительных
приборов в результате округления
расчетной величины в большую сторону,
определяемый по таблице в методичке.
Т. к. наш тип отопительного прибора –
конвектор настенный с кожухом «Универсал»
(концевой) марки КН20-0,4к (предварительно),
то в нашем случае
=1,02;
-
коэффициент учета дополнительных потерь
теплоты отопительных приборов у наружных
ограждений, определяемый по таблице в
методичке.
=1,02.
В итоге:
.
3.
Вычисляется средняя температура воды
в каждом приборе стояка,
,
.
Для однотрубных систем:
где
-
суммарная тепловая мощность приборов,
подключенных к стояку выше рассчитываемого
прибора, Вт;
-
коэффициент затекания воды в отопительный
прибор, принимаемый по таблице в
методичке.
=0,50.
;
;
;
.
4.
Находим разность средней температуры
воды в приборе
,
и
температуры воздуха в помещении
:
;
;
;
.
5.

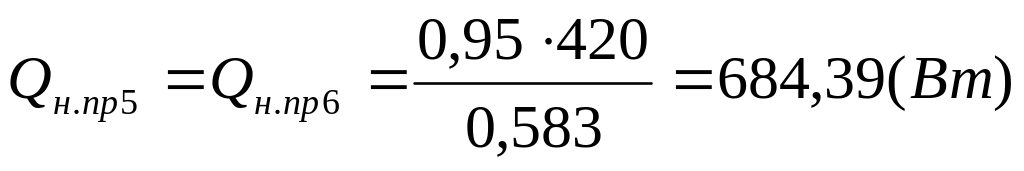

Вычислим величину требуемого номинального
теплового потока выбранного прибора
,
Вт, исходя из того что она не должна
сократиться более, чем на 5% по сравнению
с
.
,
где
-
комплексный коэффициент приведения
к
расчетным условиям, определяемый при
теплоносителе воде по формуле:
,
где
-величины, соответствующие определенному
виду отопительных приборов, принимаемых
по таблице в методичке: n
= 0,3; p
= 0,18; с = 1. b
– коэффициент учета атмосферного
давления в данной местности, при
атмосферном давлении 1013 ГПа; b
= 1,0;
-
коэффициент учета направления движения
теплоносителя в приборе. Для отопительных
приборов, подключенных по схеме «сверху
- вниз» (в нашем случае)
=1.
Для
однотрубной системы водяного отопления
массовый расход воды, проходящей через
рассчитываемый прибор
,
:
;
;
;
;
;
.
;
;
;
.
6.
Для конвекторов определим типоразмер
отопительного прибора по величине
по таблице в методичке.
В нашем случае выберем на четвертом этаже в качестве отопительных приборов конвектор настенный с кожухом «Универсал» (концевой) марки КН20-0,786к:
.
На третьем этаже выберем в качестве отопительных приборов конвектор настенный с кожухом «Универсал» (концевой) также марки КН20-0,655к:
.
На втором этаже выберем в качестве отопительных приборов конвектор настенный с кожухом «Универсал» (концевой) марки КН20-0,786к:
.
На первом этаже выберем в качестве отопительных приборов конвектор настенный с кожухом «Универсал» (концевой) марки КН20-1,049к:
.
