Федеральное агентство по образованию

Российской Федерации

Санкт-Петербургский государственный архитектурно-строительный университет

Кафедра отопления, вентиляции и кондиционирования воздуха.

Расчетно – пояснительная записка к курсовой работе

«Отопление и вентиляция жилого здания»

Работу выполнил студент группы 3-П-3 Янченков А. С.

Работу проверил преподаватель Иванова Ю. В.

Санкт - Петербург

2010 год

Состав курсовой работы.

1. Исходные данные………………………………………………………………

2. Теплотехнический расчет наружных ограждений…………...........................

3. Расчет тепловых потерь и определение удельного расхода тепловой энергии здания…………………………………………………………………...

4. Характеристика и конструирование системы отопления………………………….......................................................................

5. Расчет отопительных приборов……………………………………………...

6. Гидравлический расчет трубопроводов системы отопления………………

7. Подбор водоструйного элеватора……………………………………………

8. Характеристика и конструирование системы вентиляции………………...

9. Определение расчетного воздухообмена и аэродинамический расчет воздуховодов…………………………………………………………………….

1. Исходные данные.

1. Последние две цифры зачетки: 90

2. Город: Тамбов

3. Условия эксплуатации ограждений зданий (по СНиП -3-79 ): А

4. Расчетная температура наружного воздуха (по СНиП 23-01-99):

t = -28 С

5. Продолжительность отопительного периода (по СНиП 23-01-99): z = 201 сутки

6. Средняя температура воздуха отопительного периода (по СНиП 23-01-99): t = -3,7 C

7. Вариант плана 1-го этажа: 1

8. Этажность здания: 4

9. Высота этажа (от пола до пола следующего этажа): 2,8 (м)

10. Высота подвала (от пола подвала до пола первого этажа): 1,9 (м)

11. Величина располагаемого давления на входе в систему отопления: 7000 (Па)

12. Характеристика системы отопления:

- однотрубная

- с верхней разводкой

- тупиковая

13. Ориентация главного фасада: СВ

14. Толщина внутренних ограждений:

- для капитальных стен: 400 (мм)

- перегородок: 150 (мм)

15. Толщина межэтажных перекрытий:

- в здании с кирпичными стенами: 300 (мм)

2.Теплотехнический расчет наружных ограждений.

2.1. Теплотехнический расчет наружной стены.

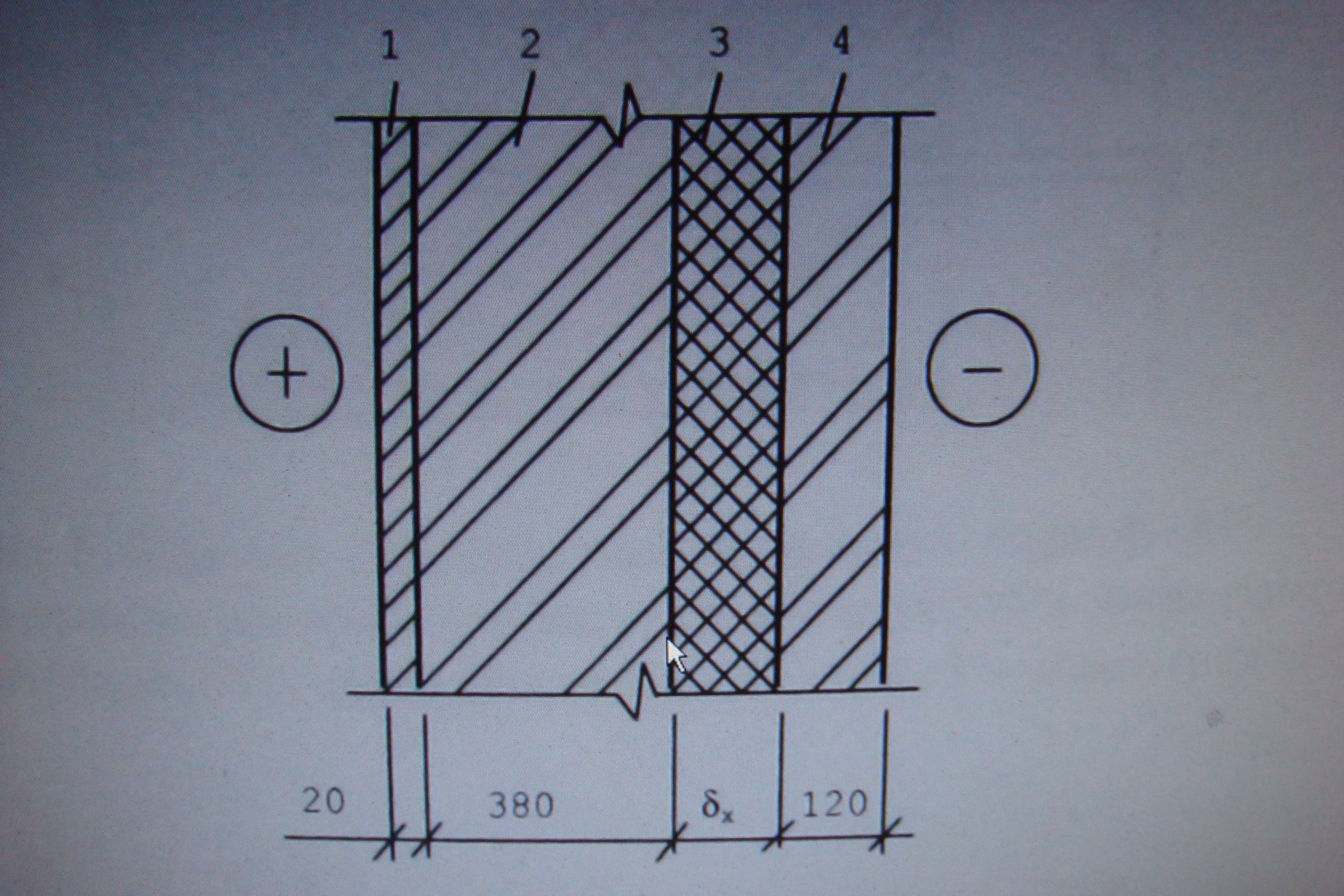

2.1.1. Вариант конструкции наружной стены: 1

1 . Внутренняя штукатурка (Плиты из гипса ГОСТ 6428):

2. Основной конструктивный материал (Шлаковый кирпич и камень на цементно-песчаном растворе):

3. Теплоизоляционный слой (Минераловатные плиты полужесткие П-125):

4. Облицовочный кирпич (Кирпич керамический пустотелый одинарный):

2.1.2. Определим величину градусо - суток отопительного периода, , , по формуле:

,

где - расчетная средняя температура внутреннего воздуха, C, принимаемая для жилых зданий по минимальному значению оптимальной температуры (по ГОСТ 30494-96 принять равной 20 C при расчетной температуре наружного воздуха t до -31 С и 21 C при t = -31 С и ниже);

( )

2.1.3. Определим нормируемые значения приведенных сопротивлений теплопередаче , ( ), ограждающих конструкций в зависимости от величины градусо - суток отопительного периода района местоположения здания. Значения для величин , отличающихся от табличных, следует определять по формуле:

;

где и - коэффициенты, значения которых следует принимать по данным таблицы 5 из методички. Для стен = 0,00035, = 1,4;

( ).

2.1.4. Определим толщину теплоизоляционного слоя ограждения , рассчитывая из условия, что величина фактического приведенного сопротивления теплопередаче ограждающей конструкции должна быть не менее нормируемого значения , вычисленного по формуле:

.

Раскрывая значение , получим:

где - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, принимаемый по СНиП 23-02-2003 и равный для стен, полов, гладких потолков = 8,7( ); - сопротивления теплопередаче отдельных слоев ограждения, ( ); - сопротивление теплопередаче теплоизоляционного слоя в ограждающей конструкции, ( ); - сопротивление теплопередаче замкнутой воздушной прослойки, ( ), если воздушная прослойка имеется в задании; - толщины отдельных слоев конструкции, м; - коэффициенты теплопроводности материалов, ( ), принимаемые по таблице 4 в методичке в зависимости от влажностных условий эксплуатации ограждения А или Б; - коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий, ( ), принимаемый по таблице 8 в методичке. Для наружных стен = 23 ( ).

Определим минимальное значение толщины теплоизоляционного слоя :

;

Полученную минимально допустимую из условий тепловой защиты толщину теплоизоляционного слоя , следует округлить в большую сторону до величины, кратной 10 мм, .

2.1.5. Определим фактическое сопротивление теплопередаче рассчитываемых ограждающих конструкций , ( ), с учетом принятой толщины теплоизоляционного слоя ,м:

;

где .

( ) ( ).

2.1.6. Определим температурный перепад , C, между температурой внутреннего воздуха и температурой внутренней поверхности наружной стены по формуле:

;

где n – коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, приведенный в таблице 6 методички; ; t - расчетная температура наружного воздуха в холодный период года, C, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92, принимается по таблице 1. (Смотри исходные данные)

Полученные значения не должны превышать нормируемых величин , C, представленных в таблице 7 методички.

2.1.7. Вычислим коэффициент теплопередачи наружной стены , ( ), по формуле:

;

( ).

2.1.8. Определим общую толщину конструкции наружной стены как сумму толщин всех ее слоев , м, по формуле:

;
