Федеральное агентство по образованию РФ
Московский Государственный Строительный Университет
Кафедра Строительных машин
Лабораторная работа №2
«Гидравлические передачи строительных машин»
Выполнил:
Студент 3-го курса 1-ой группы
Куров Д.И.
Проверил:
Троицкий С.Н.
Москва 2012
Условные обозначения в гидравлических схемах.
№ п/п |
Наименование |
Обозначение |
1 |
Бак |
|
2 |
Фильтр |
|
3 |
Гидрораспределитель
- прямой ход
- обратный ход
-глухая позиция
- плавающее положение |
|
4 |
Предохранительные клапан |
|
5 |
Обратный клапан |
|
6 |
Насос с постоянной производительностью - с постоянным направлением потока
- с реверсивным потоком |
|
7 |
Насос с регулируемой производительностью - с постоянным направлением потока
- с реверсивным потоком |
|
8 |
Компрессор |
|
9 |
Гидромотор |
|
10 |
Пневмотор |
|
11 |
Гидроцилиндр (Пневмоцилиндр) |
|
Вопрос №1: Объясните работу гидросистемы отвала бульдозера при установке золотника гидрораспределителя в запертое и плавающее положение.
Ответ:
в)
бСрезание грунта с постоянной толщиной стружки
)
4
3
4
2
1
3
2
1
1,3 - линии подвода
2,4 - линии отвода
Гидростатические передачи ‑ принцип действия основывается на вытеснении или замещении небольших объемов рабочей жидкости при больших рабочих давлениях. Основаны на перепаде давления
а) Прямой ход
б) Глухая позиция
в) Плавающая позиция
г) Обратный ход
Гидравлическая схема отвала бульдозера
1 – бак;
2 – насос;
3 – предохранительный клапан;
4 – гидрораспределитель (4х позиционный);
5 – гидроцилиндр;
6 – балка;
7 – отвал.
Вопрос №2: Виды используемых гидронасосов и их основные параметры.
Ответ:
Шестеренчатый насос (нерегулируемый) |
Аксиально-поршневой насос (регулируемый и нерегулируемый) |
Лопастной насос (нерегулируемый) |
|
|
|
1,2 – зубчатые колеса; 3 – корпус; 4 – поршень; 5 – шатун; 6 – шайба; 7 – распределитель; 8 – ротор (эксцентрично расположенный на валу; 9 – пластины; В – плоскость всасывания; Н – плоскость нагнетания. |
||
Принцип работы основан на том, что зубья входа в зацепление засасывают жидкость из соответствующей камеры и выталкивают жидкость из впадин между зубьями в нагнетательную камеру. Диапазон работы: 500-2500 мин.-1
КПД: 0,55 (в зависимости от частоты вращения, давления и вязкости жидкости). Давление: до 25 МПа. Производительность: Q=2πzm2bn (см3/мин) (подача – до 300 л. /мин) z – число зубьев ведущей шестерни, m – модуль зацепления шестерни, n – частота вращения ведущей шестерни. |
Принцип работы состоит в том, что от вала насоса приводятся во вращение относительно оси I-I наклонная шайба 6. и связанные с ней шарнирно шатуны 5. и поршни 4. Вследствие наклона шайбы к оси насоса её вращение вызывает одновременно возвратно-поступательные перемещения поршней в цилиндрах. Подача такого насоса зависит от угла наклона шайбы γ (при γ=0 Q=0) Работает в противоходе, при 0≤γ≤25º
КПД: 0,98 Подача: Q=0,785d2iDбn*tgγ (см3/мин), где d – диаметр цилиндров, i – число цилиндров, n – частота вращения валового насоса. Производительность: до 1050 л/мин. Давление: 40 – 50 МПа Такие насосы просты по конструкции и дёшевы. Чувствительны к чистоте рабочей жидкости. |

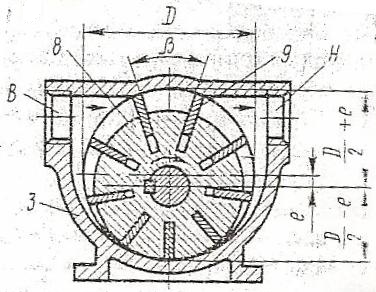

Принцип работы: при вращении ротора между лопастями, которые прижимаются к корпусу пружинами, образуются камеры, переносящие жидкость из полости всасывания В. в полость нагнетания Н. Чем выше е (эксцентриситет ротора), тем выше V подаваемой жидкости. В результате выноса жидкости из полости всасывания, в ней образуется вакуум, засасывающий жидкость из бака. Эксцентриситет –смещения оси ротора относительно оси статора. Чем больше эксцентриситет, тем больше ход. Если е = 0, то Q=0 КПД: до 0,81. Подача: Q=2πnb(nc2 – np2), где n – частота вращения ротора, b – ширина пластины, rc – радиус статора, rp – радиус ротора. Производительность: до 150 л/мин. Давление: до 18 МПа.
|
