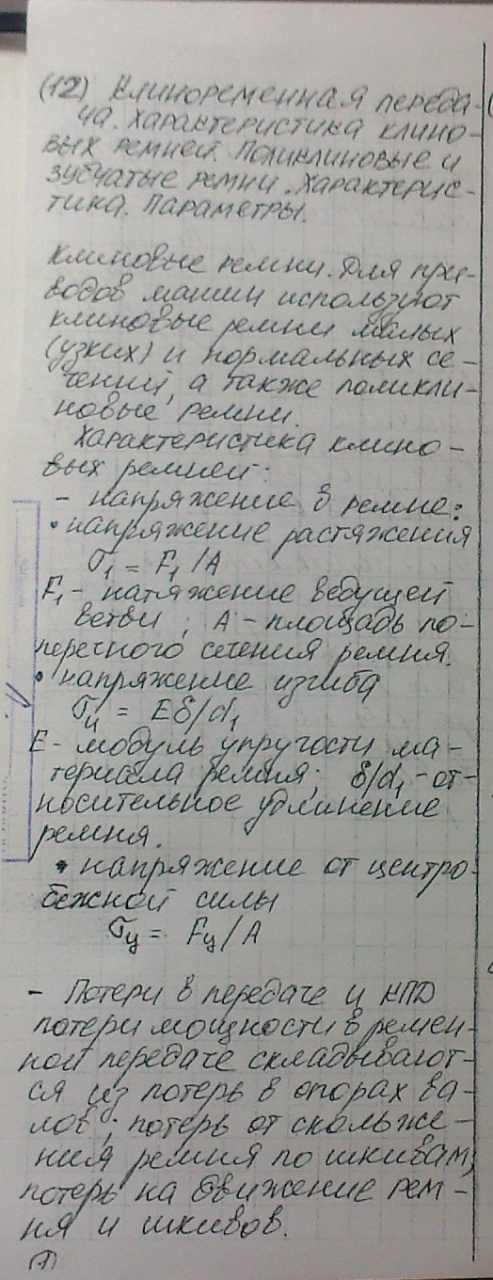

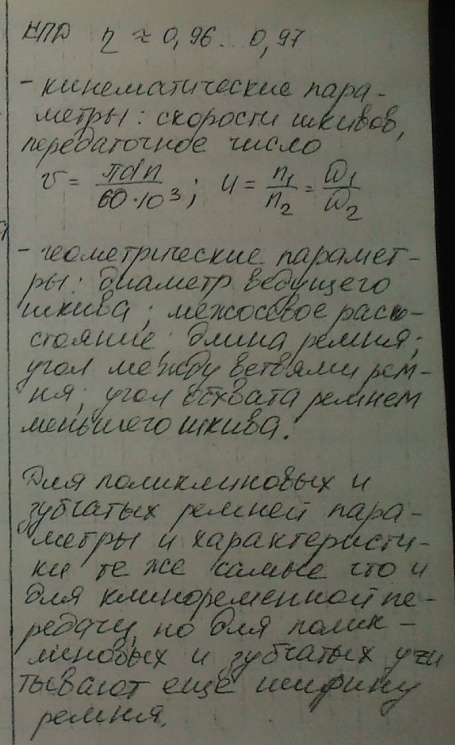

2) Клиноременная передача. Характеристика клиновых ремней. Поликлиновые и зубчатые ремни. Характеристика. Параметры.
4)Как определяются утечки масла в гидросистеме трактора.
Н
а
основе наиболее распространенного
статопараметрического метода
разработаны переносные и стационарные
средства диагностирования гидропривода.
Наиболее простым по конструкции
переносным средством диагностирования
гидропривода является устройство
КИ-5473, предназначенное для проверки
гидросистем сельскохозяйственных машин
с рабочим давлением до 10 МПа. Оно состоит
из дросселя-расходомера, комплекта
сменных переходников и шлангов, и
служит для проверки давления настройки
предохранительных клапанов от 1,0 ДО 15
МПа и расхода рабочей жидкости в пределах
от 10 до 90 л/мин. Дроссель-расходомер
КИ-1097-1 состоит из корпуса с входным и
выходным штуцерами, рукоятки дросселя

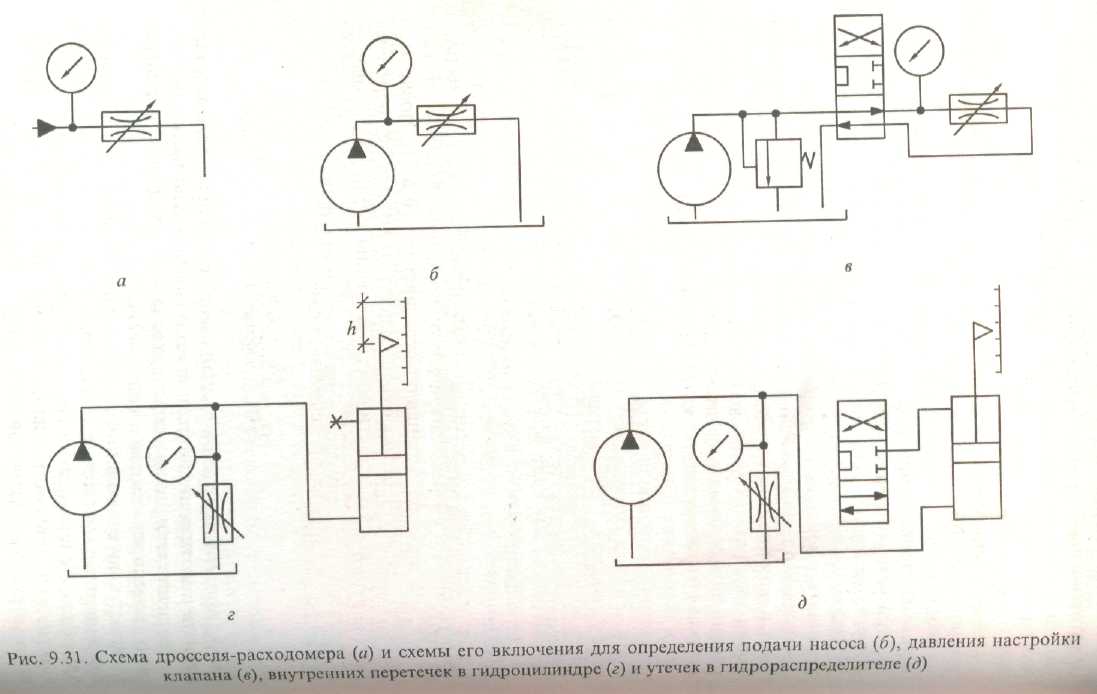

с лимбом и манометра. Действие прибора
(рис. 9.31, а)
основано
на контроле положения лимба дросселя,
при котором измеряемый поток рабочей
жидкости Q
создает
давление Р
= 10
МПа. Шкала лимба проградуирована в
единицах расхода рабочей жидкости с
вязкостью (48 ... 80) ■ 106
м2/с
при температуре (50 + 5) °С. Подачу насоса
определяют по схеме, приведенной на
рис. 9.31,6.
Для
чего сначала полностью открывают
проходное сечение дросселя, вход прибора
подключают к напорной магистрали, а
выход соединяют с баком. Затем плавно
поворачивают рукоятку дросселя из
положения «Открыто» в положение
«Закрыто» до установки давления, равного
10 МПа. Расход определяют по лимбу
дросселя. При невозможности установки
давления 10 МПа расход через прибор
(л/мин) при давлении Р
находят
по формуле Qр
= 0,316Qл
,
где Qл
-
расход по лимбу прибора, л/мин;
Р
-
давление при проверке, МПа. Испытание
насоса проводят при номинальной частоте
вращения коленчатого вала ДВС. Если
при этом подача насоса превышает
верхний предел измерений прибора 90
л/мин, снижают частоту вращения и
подачу насоса приводят к номинальной
частоте вращения по формуле Qn
ном =
Qи
nном
/ nн
, где Qл
- подача
насоса при nи,
л/мин;
nном,
nи
- соответственно
номинальная и измеренная частота
вращения коленчатого вала, об/мин.
Давление настройки предохранительного
клапана определяется по схеме,
приведенной на рис. 9.31, в.
Дроссель-расходомер
подключают к выходным штуцерам
гидрораспределителя и поворотом
рукоятки дросселя поднимают давление.
При срабатывании предохранительного
клапана рост давления прекращается.
Утечки в гидрораспределителе определяют
по схеме, показанной на рис. 9.31, в.
Установив
рукояткой дросселя давление 10 МПа,
фиксируют
расход жидкости через прибор. При
исправном предохранительном клапане
утечки в гидрораспределителе соответствуют
разнице между подачей насоса и расходом
жидкости через прибор, приведенными
к номинальной частоте вращения. Так как
цена деления лимба прибора составляет
5 л/мин, данная схема может применяться
лишь при больших утечках. Небольшие
внутренние перетечки в гидроцилиндре
измеряют по схеме, приведенной на рис.
9.31, г. Для чего поршень гидроцилиндра
устанавливают в среднее положение, а
на штуцер штоко-вой полости ставят
заглушку. Рукояткой дросселя устанавливают
давление 10 МПа и контролируют положение
указателя, закрепленного на штоке
гидроцилиндра. При наличии внутренних
перетечек давление в штоковой и
бесштоковой полостях гидроцилиндра
выравнивается и, так как площадь поршня
в этих полостях различна, появляется
сила, выталкивающая шток гидроцилиндра.
Скорость выталкивания штока зависит
от внутренних перетечек (л/мин) в
гидроцилиндре, которые можно определить
по формуле QГЦ
=
,
где h1
- выдвижение штока, см; S-
площадь
поршня в штоковой полости гидроцилиндра,
см2;
t
- время
измерения выдвижения штока, мин (в
зависимости от размеров и состояния
гидроцилиндра t
=
3... 10 мин).
