В точке 6 находится исполнитель с теодолитом на штативе

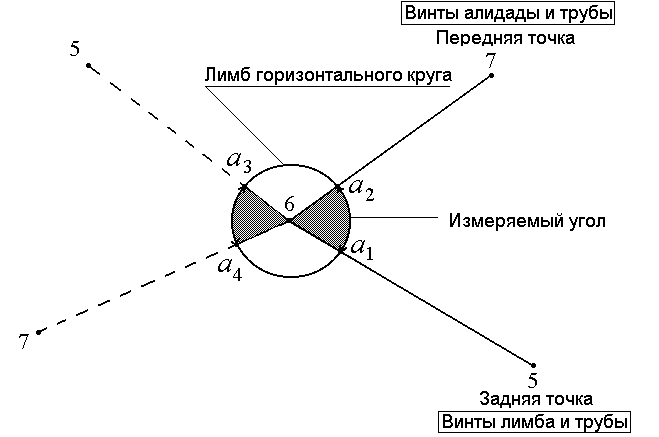

Рис. 6. Схема измерения горизонтального угла

Действия в первом полуприеме

1. Открепить зажимные (закрепительные) винты горизонтального круга (лимба и алидады) и трубы и проверить, чтобы все наводящие винты находились в среднем положении.

2. Закрепить алидаду, при помощи визира навести трубу на заднюю точку (5), вращая кремальеру, добиться четкого изображения задней точки в поле зрительной трубе, закрепить зажимные винты лимба и трубы, а затем наводящими винтами лимба и трубы совместить перекрестье сетки нитей трубы с задней точкой (основание вешки), взять отсчет а₁ по горизонтальному кругу и записать в журнал теодолитной съемки. Например, а₁ = 315° 28¢.

3. Открепить зажимные винты алидады и трубы (зажимной винт лимба не трогать) и навести зрительную трубу на переднюю точку (7), взять отсчет по горизонтальному кругу и записать в журнал теодолитной съемки. Например, а₂ = 244° 47¢. Угол из первого полуприема:

b ¢ = а₁ – а₂ = 315° 28¢ – 244° 47¢= 70° 41¢.

Действия во втором полуприеме

1. Перевернуть трубу через зенит, сместить алидаду относительно лимба на некоторый угол.

2. Выполнить все действия первого полуприема. Например, в результате измерений получено а₃ = 18° 26¢, а₄ = 307° 44¢.

Угол из второго полуприема:

b ¢¢ = а₃ – а₄ = 18° 26¢ – 307° 44¢ = 378° 26¢ – 307° 44¢ =70° 42¢.

Если b ¢ – b ¢¢£ 2t, где t – точность отсчетного приспособления, тогда измеренный угол вычисляется как среднее арифметическое значение из двух полуприемов.

В нашем случае t =30¢¢, b¢ – b¢¢= 1¢ = 2t, следовательно, измеренный горизонтальный угол составит:

.

Результаты измерений оформляются в журнале (табл.1).

Таблица 1

Журнал измерения углов

Точки		Отсчеты по ГК		Угол		Среднее из углов
стояния	визи-рования	°		°		°	
1	2	3	4	5	6	7	8
6	5 7 5 7	315 244 18 307	28 47 26 44	70 70	41 42	70	41,5

1.5. Измерение вертикальных углов

Измерение вертикальных углов необходимо для определения углов наклона линий на местности и решения различных задач. Для этого устанавливают теодолит в точке (например, в точке 6 на рис. 7).

Измеряют высоту инструмента i – расстояние от верха колышка № 6 до оси вращения трубы теодолита. Высоту инструмента i переносят на вешку в точке 7 и отмечают эту высоту в виде метки М (в качестве метки применяется тонкий шнур). Открепляют алидаду, трубу, а затем визируют на метку М (совмещают среднюю нить сетки нитей с меткой М). Берут отсчет по вертикальному кругу, например, КЛ = 5° 58¢. Переворачивают трубу через зенит и вновь визируют на метку М, отсчитывают по вертикальному кругу, например КП = – 5°59¢. Вертикальный угол δ при измерении теодолитом 2Т30 вычисляют по формуле

δ = 0,5·(КЛ – КП),

где КЛ и КП – показания лимба вертикального круга при его положениях слева и справа от наблюдателя.

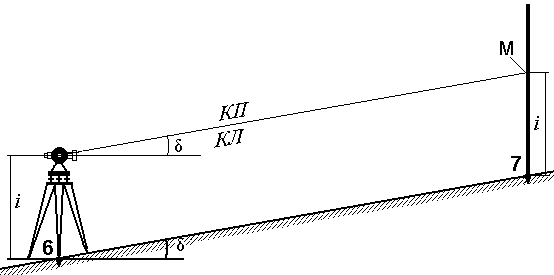

Рис. 7. Схема измерения угла наклона δ линии 6 –7

В нашем примере δ = 0,5·(5 58 + 5 59) = 5 58,5.

При известном значении места нуля вертикального круга МО угол наклона можно найти по одной из следующих формул:

δ = КЛ – МО,

δ = МО – КП.

Место нуля вертикального – это отсчет по вертикальному кругу при горизонтальном расположении зрительной трубы теодолита и находят по формуле

МО = 0,5·(КЛ + КП).

Определим место нуля по нашим данным измерений:

МО = 0,5·(558 – 559) = – 000,5 = – 00030.

Угол наклона

δ =5 58+000,5= 5 58,5,

δ = – 000,5+ +559 = 5 58,5.

При измерении вертикальных углов теодолитом 2Т30М применяются следующие формулы:

δ = 0,5·(КЛ – КП – 180),

δ = КЛ – МО,

δ = МО – КП –180,

МО = 0,5·(КЛ+КП+180).
