ИЗМЕРЕНИЕ УГЛОВ,
РАССТОЯНИЙ И ПРЕВЫШЕНИЙ
ТЕОДОЛИТОМ-ТАХЕОМЕТРОМ
Методические указания к лабораторной работе
Новочеркасск 2007
УДК 528.4 (07)
Рецензент канд. техн. наук С. Б. Снитовский
Составитель: Посыльный Ю. В., докт. техн. наук, профессор кафедры «Маркшейдерское дело и геодезия» ЮРГТУ (НПИ)
Измерение углов, расстояний и превышений теодолитом-тахеометром: Методические указания к лабораторной работе / Южно - Российский гос. техн. ун-т. Новочеркасск: ЮРГТУ, 2007. 16 с.
Методические указания составлены в соответствии с рабочей программой курса «Основы геодезии и топографии» для студентов специальностей 080100 и 080200 "Геологическая съемка, поиски и разведка месторождений полезных ископаемых", 080300 "Поиски и разведка подземных вод и инженерно-геологические изыскания" всех форм обучения.
© Южно - Российский государственный технический университет(нпи), 2007.
© Посыльный Ю. В., 2007.
Лабораторная работа проводится с целью закрепления и углубления теоретических основ курса «Основы геодезии и топографии», а также приобретения навыков самостоятельной работы студентов.
Инструменты и принадлежности: 6 теодолитов, 6 штативов, 6 отвесов, 6 нивелирных реек
По теме лабораторной работы отрабатываются следующие вопросы:
а) изучение основных частей теодолита;
б) приведение теодолита в рабочее положение;
в) визирование на геодезические точки;
г) взятие отсчетов по горизонтальному и вертикальному кругам;
д) измерение горизонтального угла полным приемом;
е) измерение вертикального угла;
ж) определение дальномерного расстояния;
з) измерение превышений;
и) поверки теодолита.
В результате проведения этой работы студент должен:
– знать устройство теодолита;
– приобрести навыки в установке прибора в рабочее положение;
– научиться выполнять визирование и взятие отсчетов по горизонтальному, вертикальному кругам и дальномеру.
– выполнить необходимые вычисления при определении горизонтального угла, вертикального угла, дальномерного расстояния и превышения;
– результаты измерений и вычислений оформить в виде отчета по лабораторной работе.
Отчет оформляется на листах формата А4 (11). Все листы скрепляются и нумеруются.
1. Состав и порядок выполнения лабораторной работы
1.1. Устройство теодолита
Теодолит – это геодезический инструмент, позволяющий выполнять измерение углов в горизонтальной и вертикальной плоскостях, дальномерных расстояний, превышений, а также магнитных азимутов линий на местности.
Составные части теодолита приводятся на рис. 1.
|
|

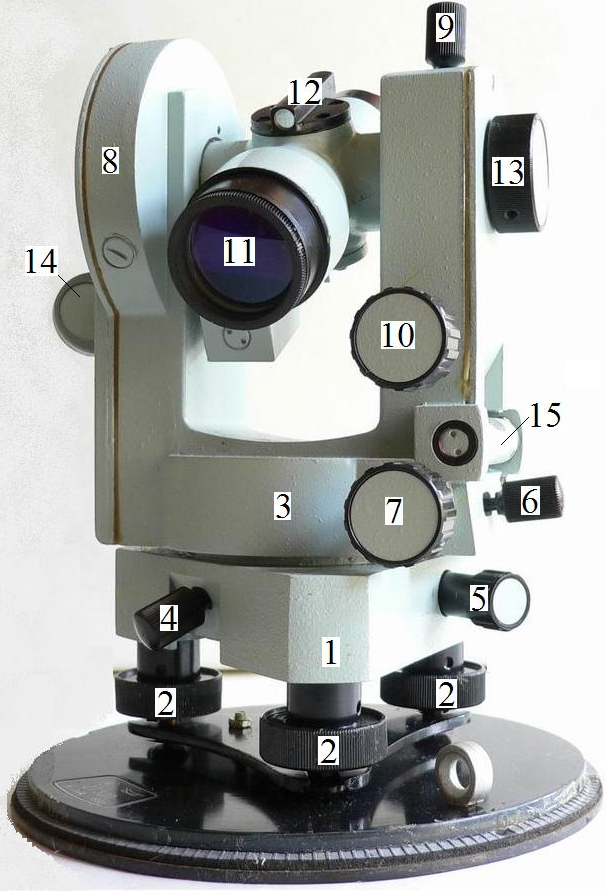

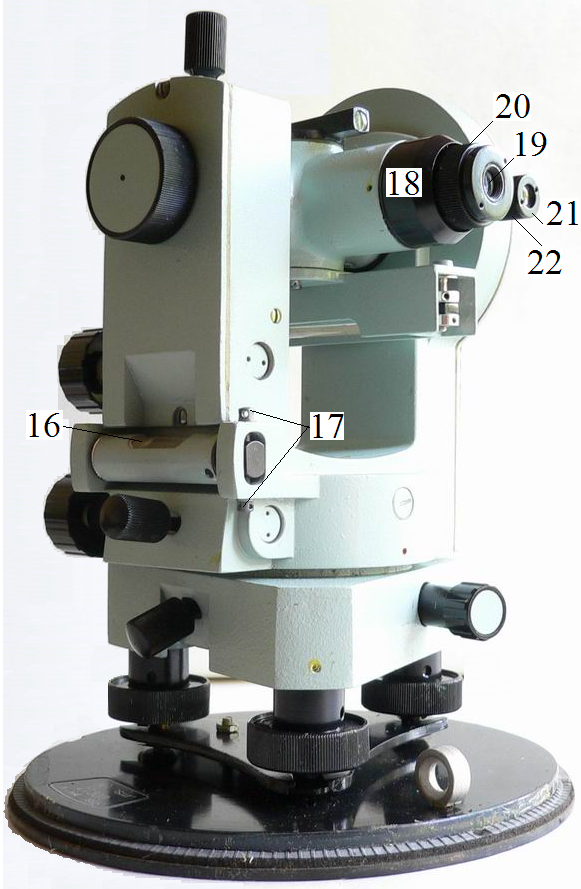

Рис. 1. Теодолит 2Т30: 1– треугольная подставка; 2 – подъемные винты; 3 – горизонтальный круг (ГК); 4 и 5 – закрепительный и наводящий винты лимба ГК соответственно; 6 и 7 – закрепительный и наводящий винты алидады ГК соответственно; 8 – вертикальный круг (ВК); 9 и 10 – закрепительный и наводящий винты трубы; 11 – объектив трубы; 12 – визир; 13 – кремальера; 14 – зеркало подсветки; 15 – цилиндрический уровень; 16 – пузырек цилиндрического уровня; 17 – исправительные винты уровня; 18 – колпачок трубы, под которым исправительные винты сетки нитей; 19 – окуляр трубы; 20 – фокусировочное кольцо сетки нитей; 21 – окуляр микроскопа и его фокусировочное кольцо 22 |
|
Горизонтальный и вертикальный круги разделены через 1°. Горизонтальный круг имеет круговую оцифровку от 0 до 359, а вертикальный круг — секторную от 0 до 75 и от 0 до минус 75. Цена деления шкал микроскопа 5′, погрешность снятия показаний с лимба – 30″. Цена деления уровня при алидаде 45″, при трубе 20″.
Теодолит устанавливается на штативе (рис.2), состоящем из столика (1), трех выдвижных ножек (3) и станового винта (7). Изменяя длину ножек, визуально добиваются горизонтального положения столика штатива, к которому при помощи станового винта (7) прикрепляется теодолит.

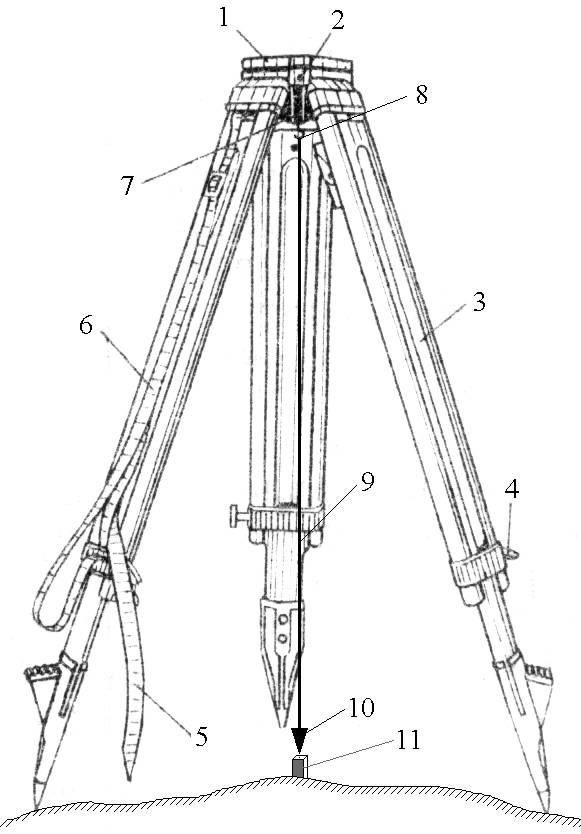

Рис. 2. Установка штатива над точкой:
1– столик; 2 – болт; 3 – ножки; 4 – винт; 5, 6 – ремни; 7 – становой винт;
8 – крючок для отвеса; 9 – шнур отвеса: 10 – отвес; 11 точка (деревянный колышек)
