Конструкція пристрою

Блок ручного управління БРУ-10 сконструйований за блочним принципом і включає:

• пластмасовий корпус,

• фронтальний блок передньої панелі з елементами обслуговування (клавіатурою) та індикації,

• блок задньої частини з мережевою клемною колодкою і роз’ємами для підключення клемно-блочних з’єднувачів, призначених для підключення зовнішніх вхідних і вихідних ланцюгів.

Передня панель пристрою

Для кращого управління технологічним процесом блок ручного управління БРУ-10 оснащений активною чотирьохрозрядною цифровою індикацією для відображення вимірювальної величини – дисплей ПАРАМЕТР, значення керуючого впливу – дисплей ВИХІД, що подається на аналоговий вихід пристрою, необхідною кількістю клавіш обслуговування і сигналізаційних світлодіодних індикаторів для різних статусних режимів і сигналів. Зовнішній вигляд передньої панелі блоку ручного управління БРУ-10 наведений на рисунку.

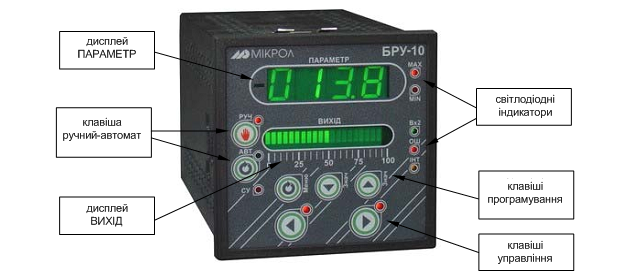

Рисунок 9.4 – Зовнішній вигляд передньої панелі БРУ-10

Призначення дисплеїв передньої панелі

• Дисплей ПАРАМЕТР В режимі РОБОТА показує значення вимірювальної величини

В режимі КОНФІГУРУВАННЯ (в мигаючому режимі) показує номер або значення вибраного параметра

• Дисплей ВИХІД Показує значення керуючого впливу, який подається на аналоговий вихід пристрою

Призначення світлодіодних індикаторів

• Індикатор MAX Світиться, якщо значення вимірювальної величини перевищує значення уставки сигналізації відхилення MAX

• Індикатор MIN Світиться, якщо значення вимірювальної величини перевищує значення уставки сигналізації відхилення MIN

• Індикатор РУЧ Світиться, якщо пристрій знаходиться в ручному режимі управління

• Індикатор АВТ Світиться, якщо пристрій знаходиться в автоматичному режимі управління

• Індикатор (більше) Світиться або мигає, якщо на контакти клемно-блочногоз’єднувача 17 (СдБ – світлодиод БІЛЬШЕ) подається напруга -24В

• І ндикатор (менше) Наприклад, від регулятора або внутрішнього імпульсного задатчика (клавіш БІЛЬШЕ-МЕНШЕ), розташованих на передній панелі блоку і підключених до 9 і 10 контакту.

4. Призначення клавіш

• Клавіша [АВТ/РУЧ] Натискання клавіші викликає перехід з автоматичного режиму роботи в режим ручного управління і назад. Клавіша з фіксацією

Віджатий стан – автоматичний режим роботи. Нажатий стан – ручний режим роботи.

• К лавіш (більше) Кожне натискання клавіші викликає:

- збільшення вихідного сигналу аналогового задатчика

- видачу сигналу -24В на контакт10 (КлБ – ключ БІЛЬШЕ) клемно- блочного з’єднувача

• К лавіш (менше) Кожне натискання клавіші викликає:

-зменшення вихідного сигналу аналогового за датчика

- видачу сигналу -24В на контакт10 (КлМ – ключ МЕНШЕ) клемно-блочного з’єднувача

• К лавіш Клавіша призначена для виклику меню конфігурації, а також просування по меню конфігурації. Клавіша призначена для підтвердження дій або операцій, що виконуються, для фіксації значень, що вводяться

• К лавіш [ ] Клавіша “більше”. При кожному натисканні цієї клавіші здійснюється збільшення значення параметра, який змінюється. При утриманні цієї клавіші в нажатому положенні збільшення значень відбувається безперервно.

** В деяких режимах (1, 2, 4, 5) при натисканні даної клавіші на дисплеї “ВИХІД” висвітлюється не активне значення параметра, що управляється. Наприклад, в автоматичному режимі –

показується вихідне значення ручного аналогового задатчика.

• Клавіш [] Клавіша “менше”. При кожному натисканні цієї клавіші здійснюється зменшення значення параметра, який змінюється. При утриманні цієї клавіші в нажатому положенні зменшення значень відбувається безперервно.

КР1, КР2 – контакти блоку ручного управління по схемі

Рисунок 9.5 – Принципова електрична схема керування та сигналізації виконавчого механізму

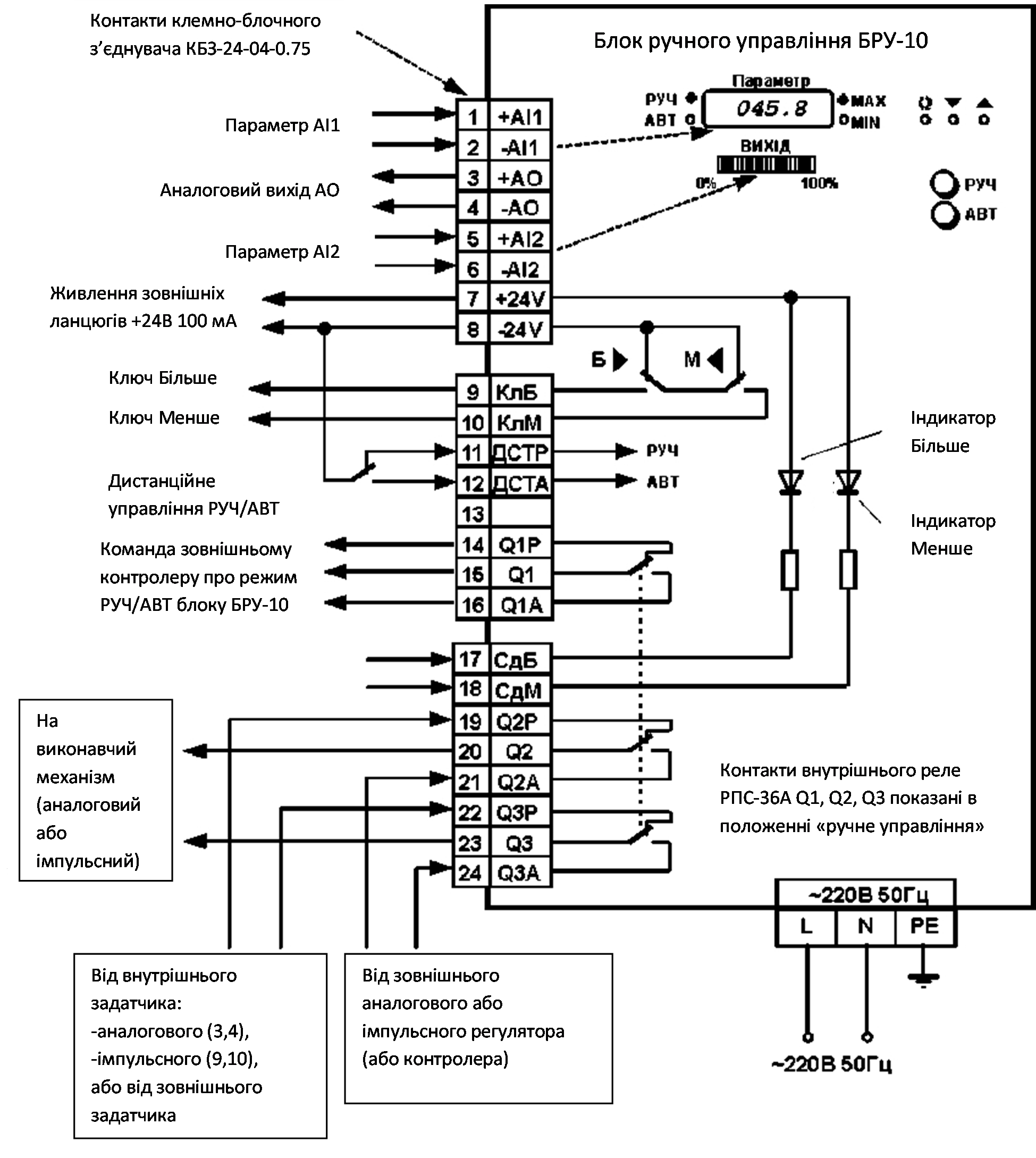

Рисунок 9.6 – Схема зовнішніх з’єднань блоку ручного управління БРУ-10
