12-Я ЛЕКЦИЯ
Темы: 12.1 Аэрофотосъемка. 12.2 Космосъемка. 12.3 Навигационные системы.
12.1 Аэрофотосъемка.
Под съемками местности в аэрокосмических методах исследования принято понимать процесс дистанционной регистрации излучения с записью принимаемых сигналов в форме изображений (снимков), графиков и регистрограмм, а также в числовой форме. Основной, наиболее распространенной и удобной для практического использования формой записи результатов съемок является фотоизображение, в которое могут преобразовываться регистрируемые сигналы практически во всех диапазонах электромагнитного спектра.
Аэрокосмические методы исследований базируются в основном на использовании фотографирующих съемочных, систем, к которым принято относить системы, дающие на выходе изображения местности, хотя на их входе может фиксироваться не только видимое излучение, но и излучение других диапазонов спектра - ультрафиолетовое, инфракрасное, микроволновое.
Фотографирующая система может быть фотографической, работающей по принципу прямого оптического проектирования видимых лучей на светочувствительные фотослои, и нефотографической (оптико-электронной), в которой визуализация регистрируемого излучения осуществляется косвенно, путем электронно-оптических преобразований электрических сигналов.
Съемки земной поверхности, выполняемые с воздушных и космических носителей аппаратуры, в свою очередь можно подразделить на фотографические и нефотографические. По принципу и методу регистрации излучения в группе нефотографических съемок различают телевизионную оптическую (кадровую) и оптико-механическую (сканерную), фототелевизионную и радиолокационную съемки. Перспективными, но пока находящимися в стадии разработки, также являются в этой группе лазерная, голографпческая и акустическая съемки.
Нередко в литературе можно встретить также классификацию нефотографических съемок, связанную с названиями отдельных диапазонов спектра. В ней выделяют обычно ультрафиолетовую, инфракрасную, радиотепловую и радиолокационную съемки.
Следует отметить, что методы съемок могут быть пассивные и активные, а также многозональные и многоспектральные. В пассивных методах используются съемочные системы, которые сами не генерируют излучения, а регистрируют естественное излучение земной поверхности (солнечное видимое, инфракрасное, микроволновое). В активных методах, например радиолокации, используется съемочная аппаратура, генерирующая направленное излучение, воспринимающая отраженный от поверхности сигнал и преобразующая его в изображение.
Многозональный метод съемки, который может применяться в фотографическом и нефотографическом варианте, состоит в одновременной регистрации излучения данного диапазона спектра (преимущественно -видимого, включая ближнюю ИК-зону) в нескольких, обычно не более 6, узких его участках. Многоспектральный метод съемки, который применяется в нефотографическом варианте, заключается в одновременной индикации излучения многих диапазонов спектра также в узких их участках. В настоящее время многоспектральная съемка может вестись, охватывая одновременно ультрафиолетовую, видимую, вею инфракрасную и даже частично микроволновую области спектра. С этой целью используется нефотографическая аппаратура, содержащая до 13 и более съемочных каналов.
.
Элементы внешнего ориентирования воздушных и космических снимков определяются либо непосредственно при съемке с помощью специальных устройств и приборов (радиогеодезические станции, радиовысотомеры, статоскопы), либо косвенно, путем отыскания необходимых параметров на основе аналитического решения так называемой обратной фотограмметрической задачи по данным геодезической или географической привязки снимков к местности. При космической фотосъемке задача определения элементов внешнего ориентирования может быть решена также по данным измерения фотоснимков звездного неба. Эти снимки получают с помощью специальной звездной камеры, определенным образом ориентированной относительно камеры, фотографирующей земную поверхность. Обе камеры работают синхронно, что обеспечивает одновременное получение снимков земной поверхности и звездного неба.
Аэрокосмические съемки принято делить на ряд классов и видов в зависимости от назначения, используемых носителей, съемочной аппаратуры, технологии выполнения съемки, формы представления результатов.
Существуют несколько разновидностей съемок с самолета: аэрофотографическая, тепловая инфракрасная, радиолокационная и др. Кроме того, традиционные аэрометоды включают ряд так называемых геофизических съемок — аэромагнитную, аэрорадиометрическую, аэроспектрометрическую, в результате выполнения которых получают не снимки, а цифровую информацию об исследуемых объектах.
Из всех съемок наиболее распространенной является аэрофотографическая съемка. В зависимости от направления оптической оси аэрофотоаппарата различают плановую и перспективную аэрофотосъемку.
При плановой {вертикальной) аэрофотосъемке оптическую ось аэрофотоаппарата приводят в отвесное положение, при котором снимок горизонтален. Однако в процессе полета по прямолинейному маршруту аэросъемочный самолет периодически испытывает отклонения, которые характеризуют углами тангажа, крена и сноса (рыскания). Из-за колебаний самолета аэрофотоаппарат также наклоняется и разворачивается. Принято к плановым относить снимки, имеющие угол наклона не более 3°.
При перспективной аэрофотосъемке оптическую ось аэрофотоаппарата устанавливают под определенным углом к вертикали. По сравнению с плановым перспективный снимок захватывает большую площадь, а изображение получается в более привычном для человека ракурсе.
По характеру покрытия местности снимками аэрофотосъемку делят на одномаршрутную и многомаршрутную.
Одномаршрутная аэрофотосъемка применяется при исследованиях речных долин, прибрежной полосы, при дорожных изысканиях и т. д. Выборочную маршрутную аэрофотосъемку характерных объектов географ может выполнять самостоятельно, сочетая ее с аэровизуальными наблюдениями. Для этих целей удобно использовать ручной аэрофотоаппарат или цифровую фотокамеру.
Наибольшее производственное применение, прежде всего для топографических съемок, получила многомаршрутная (площадная) аэрофотосъемка, при которой снимаемый участок сплошь покрывается серией параллельных прямолинейных аэросъемочных маршрутов, прокладываемых обычно с запада на восток. В маршруте
на каждом следующем снимке получается часть местности, изображенной на предыдущем снимке. Аэрофотоснимки, получаемые с продольным перекрытием, образуют стереоскопические пары. Продольное перекрытие, выражаемое в процентах, устанавливается в зависимости от назначения аэрофотосъемки различным — от 10 до 80 % при среднем значении 60 %. Аэрофотосъемочные маршруты прокладывают так, чтобы снимки соседних маршрутов имели поперечное перекрытие. Обычно поперечное перекрытие составляет 30 %. Перекрытие снимков позволяет объединить разрозненные аэроснимки в единый массив, целостно отображающий заснятую территорию.
Время для съемки выбирают так, чтобы снимки содержали максимум информации о местности. Учитывают наличие снежного покрова, смену фенофаз развития растительности, состояние сельскохозяйственных угодий, режим водных объектов, влажность грунтов и т. д. Обычно аэрофотосъемку выполняют в летние безоблачные дни, в околополуденное время, но в некоторых случаях, например для изучения почв, лесов, предпочтение отдают поздневесенним или раннеосенним съемкам. Съемка плоскоравнинной местности при низком положении Солнца в утренние или вечерние часы позволяет получить наиболее выразительные аэроснимки, на которых микрорельеф подчеркивается прозрачными тенями. Однако освещенность земной поверхности должна быть достаточной для аэрофотографических съемок с короткими экспонирующими выдержками. Поэтому съемку при высоте Солнца менее 20° обычно не производят. По завершении летно-съемочных работ оценивается качество полученных материалов: определяется фотографическое качество аэронегативов (величина коэффициента контрастности, максимальная плотность, плотность вуали), проверяется прямолинейность съемочных маршрутов, контролируется продольное и поперечное перекрытие и др.
Вида аэрофотосъемок. Понятие о съемочном процессе. Фотографирование местности с воздуха может вестись не только с самолетов, но и с других носителей съемочной аппаратуры: вертолетов, воздушных шаров, аэростатов, дирижаблей, планеров и т. п. Основное требование к аэрофотосъемочному полету состоит в том, чтобы самолет летел строго по намеченному прямолинейному маршруту на одной заданной высоте и сохранял при этом максимально возможную устойчивость. В реальных условиях полета штурман-аэрофотосъемщик, учитывая угол сноса самолета под влиянием ветра, находит такой курс его следования, при котором обеспечивается полет с некоторой путевой скоростью в заданном направлении относительно земной поверхности.
За работой всего комплекса аэрофотосъемочной аппаратуры (аэрофотоаппарат, радиовысотомер, статоскоп, фоторегистрирующие приборы) следит непосредственно бортоператор. По данным о скорости и высоте полета он определяет и устанавливает на командном приборе такой интервал съемки, при котором выдерживается определенное перекрытие снимков в маршруте. В практике аэрофотосъемки принято по-разному называть и обозначать высоты фотографирования, измеряемые относительно различных уровней. Если высота фотографирования определяется от уровня моря, ее называют абсолютной . Высота фотографирования, измеряемая относительно уровня аэродрома, называется относительной. Высоты фотографирования, кроме того, могут измеряться относительно среднего уровня территории съемки или относительно конкретной точки на земной поверхности. В этом случае их называют соответственно средними и истинными высотами фотографирования. При расчете масштаба фотографирования, как правило, исходят из средней высоты фотографирования.
В зависимости от значений угловых элементов внешнего ориентирования камеры и характера покрытия местности снимками различают перспективную, плановую и стабилизированную аэрофотосъемку, а также аэрофотосъемку одинарную, одномаршрутную и площадную (рис. 61).

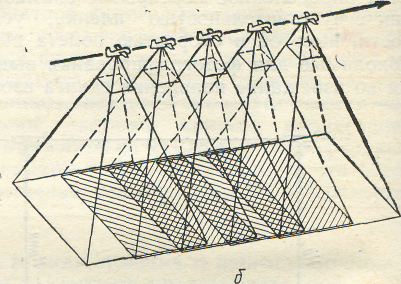

Рис. 44 Схемы одинарной (а), одномаршрутной (б) и площадной (в)
