Оформление иллюстраций

Иллюстрации (чертежи, схемы, графики, диаграммы) следует располагать в пояснительной записке непосредственно после текста, в котором они впервые упоминались, или на следующей странице. Количест-во иллюстраций должно быть достаточным для пояснения излагаемого текста. Они могут располагаться как по тексту пояснительной записки, так и в приложениях.

На все иллюстрации должны быть даны ссылки в тексте пояснительной записки.

Чертежи, графики, схемы, выполненные как иллюстрации, должны соответствовать требованиям стандартов ЕСКД по выполнению графических конструкторских документов, а также стандартов ЕСТД.

Иллюстрации можно выполнять черным карандашом, тушью, а также черной пастой.

Иллюстрации следует располагать симметрично тексту.

Иллюстрации должны иметь наименование и сквозную нумерацию арабскими цифрами по всей пояснительной записке. Слово «Рисунок» и его наименование, помещают под иллюстрацией симметрично ее формату (или по центру листа) и оформляют следующим образом.

Рисунок 1 - Детали прибора

Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации в разделе, разделенных точкой, например:

Рисунок 2.1 - Кинематическая схема станка

Иллюстрации могут иметь кроме наименования также и поясняющие данные (подрисуночный текст). Слово «Рисунок» и его наименование, помещают после поясняющих данных.

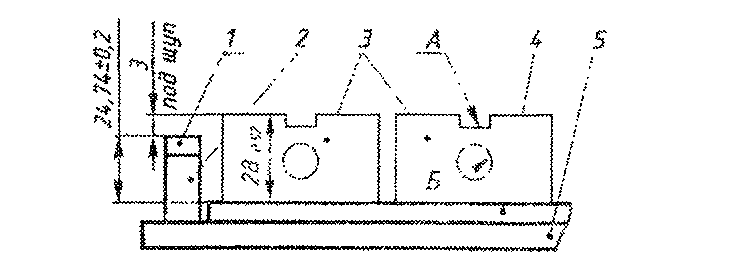

Если в тексте пояснительной записки имеется иллюстрация, на которой изображены составные части изделия, то на этой иллюстрации должны быть указаны номера позиций этих составных частей в пределах данной иллюстрации, которые располагают в возрастающем порядке, за исключением повторяющихся позиций. Указанные данные наносят на иллюстрациях согласно ГОСТ 2.109 - 73 (см рисунок 1).

1-установ; 2-стоит: 3-заготовки;

4 – опорные пластины; 5-плита

Рисунок 1

Расстояние между текстом и иллюстрацией, иллюстрацией и подписью, подписью и текстом не меньше 1 интервала (3....4 мм).

При ссылках на иллюстрацию следует писать «... в соответствии с рисунком 2».

При ссылке в тексте на отдельные элементы деталей (отверстия, пазы, канавки, буртики и др.) их обозначают прописными буквами русского алфавита..

Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например: Рисунок А.

Оформление приложений

Материал, дополняющий текст пояснительной записки, допускается помещать в приложениях, которые могут содержать документы на стандартных формах (спецификации, ведомости дефектации, комплекты документов технологического процесса и т. д.), а также таблицы большого размера, графический материал и)т.д.

Приложения помещают в конце пояснительной записки.

На все приложения в тексте пояснительной записки должны быть сделаны ссылки. Все приложения должны быть перечислены в содержании пояснительной записки с указанием их обозначений и заголовков.

Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Ё 3. И, О. Ч, Ь, Ъ, Ы.

После слова «ПРИЛОЖЕНИЕ» следует буква, обозначающая его последовательность.

Приложения, как правило, выполняют на листах формата А4.

Приложения должны иметь общую с остальной частью пояснительной записки сквозную нумерацию страниц.

Приложения, оформленные как самостоятельный документ, например, спецификация, комплект техдокументации технологического процесса и т. д. выполняют по общим правилам для этих документов. Каждое приложение следует начинать с новой страницы. На титульном листе приложений записывают слово «ПРИЛОЖЕНИЕ» прописными буквами его обозначения без точки в конце. Заголовок названия приложения записывают, симметрично листу с прописной буквы отдельной строкой (см.приложение Ж).
