2.4 Наладка станка с пу на обработку детали
Данный раздел необходимо выполнять в следующей последовательности:
- описать метод транспортировки технологического оборудования к месту установки с соблюдением всех мер предосторожности (закрепление перемещающихся узлов, места строповки, и т. д., т. е. соблюдение требований, указанных на упаковочной таре станка);
- требования, предъявляемые к соответствующему устройству помещений где будет эксплуатироваться станок;
- проверка станка на геометрическую точность.
2.5 Техническое обслуживание станка с пу
В данном подразделе изложить характерные неисправности станков с ЧПУ, систем ЧПУ, методы их устранения, смазка станка и применяемый смазочный материал.
В станках могут быть различного рода неисправности, многие из них возникают из-за несоблюдения инструкций по уходу и обслуживанию (в зависимости от категории сложности станка определяются характерные неисправности по отдельным узлам: приводы подач, шпиндельный узел, система смазывания станка и т.д.). Иногда указываются характерные неисправности (отказы) механической части станка; электрической части; гидравлической части; электронной системы станка (системы ЧПУ) и т.д. Наиболее часто встречающие, в процессе эксплуатации неисправности, оговорены в технической документации станка. Данный перечень неисправностей оформить в виде таблицы. Пример
Таблица ... - Перечень основных возможных неисправностей станка модели 16A20 ФЗС5
Характер неисправности |
Причина возникновения |
Метод устранения |
1 |
2 |
3 |
1. Нет продольного или поперечного перемещения |
Отсутствие питания приводов подач |
Проверить работу электроаппаратов, осуществляющих питание приводов подач |
|
Отсутствие сигнала разрешения работы приводов от переключателя «Пуск», «Стоп» подачи и шпинделя |
Проверить положение переключателя, соединительные провода: устранить обрыв |
|
Срабатывание тепловой защиты одного из двигателей привода подачи |
Устранить причины, вызывающие повышенный нагрев двигателя |
|
Отсутствует ответ от конечного выключателя контроля положения резцедержателя |
Проверить работы резцедержателя и электрические цепи конечного выключатся |
И т.д. |
|
|
Правильный выбор смазочного материала оказывает большое влияние на работу оборудования. Основные функции смазочного материала заключаются в:
- обеспечении низкого коэффициента трения;
- отводе теплоты от трущихся поверхностей, в том числе вследствие большей теплоемкости масла, чем металлов;
- удалении продуктов изнашивания из зоны трения и предотвращении попадания инородных частиц в зазор;
- защите деталей от коррозии (минеральные масла).
Основным показателем, характеризующим смазочные материалы, является их способность снижать износ трущихся поверхностей. По физическому состоянию смазочные материалы можно разделить на жидкие (основные), пластичные и твердые.
Правильная и регулярная смазка станка, выбор той или иной марки смазывающего материала имеет важнейшее значение для нормальной его эксплуатации и обеспечения его долговечности.
В технической документации на станок даются конкретные рекомендации по методу смазывания, местам смазывания, смазочным материалам, поэтому необходимо строго придерживаться рекомендаций, приведенных в технической документации станка,
В пункте необходимо описать методы смазывания, смазочные материалы, их заменители, характеристика смазывающих материалов Составление данного раздела должно сопровождаться необходимыми рисунками.

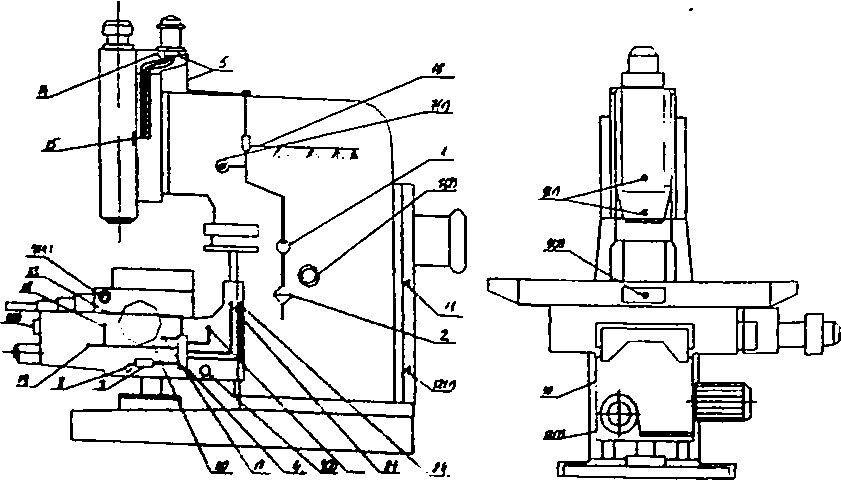

Рисунок 6 - Схема смазки станка мод…..
