Міністерство освіти і науки України
Кременчуцький державний політехнічний університет
Методичні вказівки щодо виконання
лабораторних робіт з курсу ”Геодезія”
для студентів усіх форм навчання
зі спеціальності 7.070904
„Землевпорядкування та кадастр”
ч. IV
Кременчук 2004
Методичні вказівки щодо виконання лабораторних робіт з дисципліни “Геодезія” для студентів усіх форм навчання зі спеціальності 7.070904 – “Землевпорядкування та кадастр” ч. ІV.
Укладач канд. техн. наук, доцент Г.Т.Домашенко
Кафедра геодезії, землевпорядкування та кадастру
Затверджено методичною радою університету
Протокол______________ від__________2004 р.
Голова методичної ради _____________ проф. В.В.Костін
Лабораторна робота №5
Вимірювання горизонтальних кутів тріангуляції 4-го класу способом кругових прийомів та оцінка точності вимірів
Мета: засвоїти організацію й методику вимірювань горизонтальних кутових напрямків на станції, ведення журналу вимірювання, обробки одержаних вимірів.
Прилади й обладнання: теодоліт 3Т2КП, штатив, візирні цілі, журнал вимірювання кутових напрямків.
Основні відомості
Найбільш поширеним способом кутових вимірювань у тріангуляції або полігонометрії 3-го класу, 4-го класу та 1-го і 2-го розрядів є спосіб кругових прийомів.
У цьому способі на станції вимірюють не горизонтальні кути, а горизонтальні напрямки (кут між початковим пунктом і кожним наступним пунктом за годинниковою стрілкою).

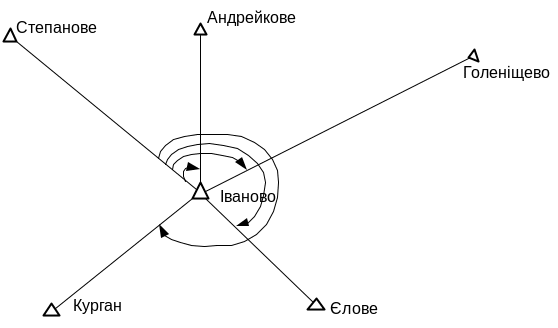

На рис. 5.1 стрілками показані горизонтальні напрямки для кожного пункту, що вимірюються на пункті тріангуляції Іваново. При цьому початковим напрямком слугує напрямок на пункт Степаново.
Рис. 5.1 Схема вимірюваних напрямків на п. Іваново
Суть способу: при нерухомому лімбі й положенні КЛ, обертаючи алідаду за годинниковою стрілкою, наводять зорову трубу на перший (початковий) пункт, знімають відліки по горизонтальному колу; потім послідовно таким самим чином спостерігають за другим, третім і т.д. , останнім і, знову першим пунктом.
Даний комплекс вимірювань складає перший напівприйом.
Далі зорову трубу переводять через зеніт (положення КП) і, обертаючи алідаду проти годинникової стрілки, наводять зорову трубу на ті самі пункти, але у зворотній послідовності: на перший, останній, передостанній... перший.
Даний комплекс вимірювань складає другий напівприйом. Обидва напівприйоми складають повний прийом вимірювань. Як правило, вимірювання не обмежуються одним прийомом. Кількість прийомів залежить від класу (розряду) геодезичної мережі та точності теодоліта. Згідно з [1] під час використання теодолітів з точністю вимірювання 2” для тріангуляції й полігонометрії 4-го класу необхідно виконувати кутові вимірювання даним способом шістьма прийомами.
Переходячи від одного прийому до другого, лімб переставляють на кут
,
де n - кількість прийомів, а
σ- ціна поділки лімба (10' або 5')
Перед початком робіт складають таблицю перестановок лімба (табл. 5.1)
.
Таблиця 5.1
Номер прийому |
I |
II |
III |
IV |
V |
VI |
Відлік за лімбом |
0000' |
30010' |
60020' |
90030' |
120040' |
150050' |
Результати вимірювань окремих напрямків для 4-го класу мають бути в межах допусків [1], що наведені в табл. 5.2.
Якщо результати вимірювань напрямків в окремих прийомах не відповідають встановленим допускам, то їх виключають, а вимірювання повторюють при тих самих установках лімба після закінчення спостережень за основною програмою.
Таблиця 5.2
№ п\п |
Елементи вимірювання |
Допуски під час вимірювання напрямків з точністю |
|
2" |
5" |
||
1 |
Розходження між результатами спостережень на початковий напрямок на початку і в кінці напівприйому |
8" |
0,2" |
2 |
Коливання значень напрямків, що приведені до спільного нуля, в окремих прийомах |
8" |
0,2" |
Під час вимірювання горизонтальних напрямків необхідно дотримуватися таких вимог і правил [2]:
теодоліт установлюють на штатив, (столик сигналу) не менше ніж за 40 хв до початку вимірювань; потім ретельно приводять його в робоче положення;
вимірювання напрямків не повинні виконуватись за несприятливих умов видимості; при розмитому зображенні візирних цілей та при сильних коливаннях зображень;
у сонячну погоду не рекомендується виконувати спостереження у час, близький до сходу і заходу сонця (не менше ніж за півгодини)
теодоліт під час спостережень повинен бути захищеним від безпосередньої дії променів сонця і від вітру;
під час спостережень після наведення сітки ниток на візирну ціль відліки за мікрометром роблять двічі (при двох суміщеннях протилежних штрихів лімба);
до початку спостережень правильно фокусувати зорову трубу на даному пункті й зберігати встановлене фокусування на весь час спостережень;
не загвинчувати закріпні гвинти алідади і труби дуже сильно; під час роботи користуватися середньою частиною навідних гвинтів алідади і труби;
стежити за тим, щоб обертання алідади і труби було плавним;
величина подвійної колімаційної похибки не повинна бути більше 15"
відхилення бульбашки циліндричного рівня від середини (нульпункта) не повинне бути більшим 2 поділок;
наведення на візирну ціль бісектора ниток труби, що виконуються навідним гвинтом алідади, повинно завжди закінчуватися вгвинчуванням гвинта;
якщо під час спостережень кут нахилу труби більше ніж 20 , то необхідно визначити нахил вертикальної осі теодоліта і потім уводити у виміряні горизонтальні напрямки поправки за нахил вертикальної осі.
Результати вимірювань записують під час вимірювань у журнал встановленого зразка (табл. 5.3) [2].
Таблиця 5.3
