Допускаемые (не размывающие) скорости течения потока

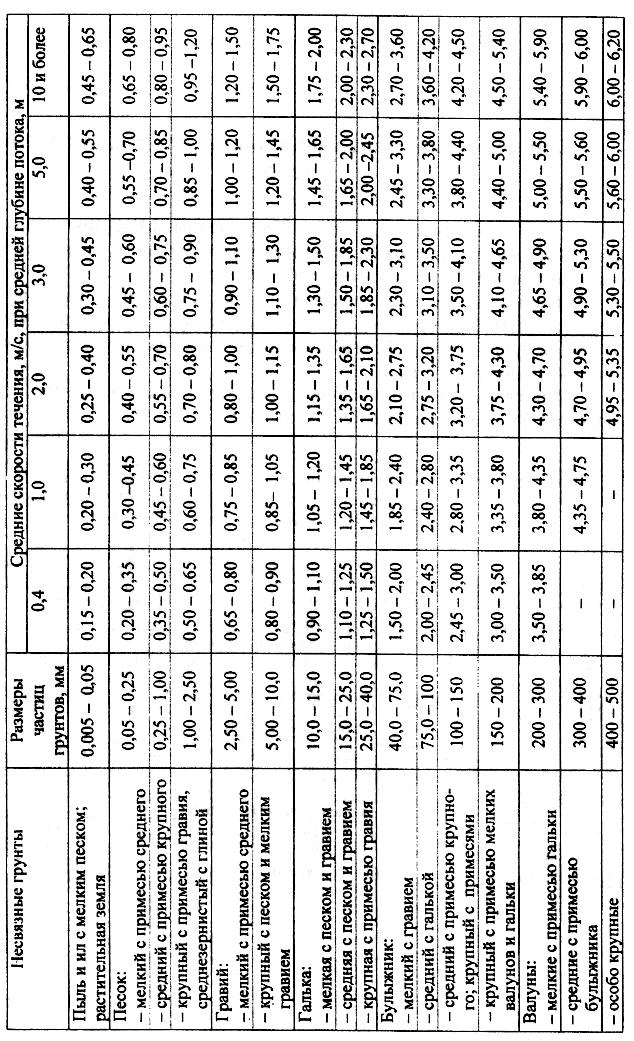

В таблицах прил.6 приведены утвержденные МПС Временные нормы допускаемых (неразмывающих) средних скоростей течения воды v0 для связных (табл.П.6.1) и несвязных (табл.П.6.2) грунтов [6].
Значения скоростей, приведенные в таблицах прил.6, не следует интерполировать. При промежуточных размерах частиц и глубинах водотока скорости принимают по ближайшим табличным значениям размеров частиц и глубины водотока.
Для связных грунтов величина допускаемой скорости при глубине водотока более 3 м принимается как для 3 м.
Таблица П.6.1
|
||||||||
Связные грунты |
Содержание частиц, %, размером |
Средние скорости потока, м/с, при средней глубине потока, м |
||||||
менее 0,005 мм |
0,005 - 0,05 мм |
0,4 |
1,0 |
2,0 |
3,0 |
|||
для малоплотных грунтов |
||||||||
Глины |
30-50 |
70-50 |
0.35 |
0,40 |
0,45 |
0,50 |
||
Суглинки тяжелые |
20-30 |
80-70 |
0,35 |
0,40 |
0,45 |
0,50 |
||
Суглинки тощие |
10-20 |
90-80 |
- |
- |
- |
- |
||
Для среднеплотных грунтов |
||||||||
Глины |
30-50 |
70-50 |
0,70 |
0,85 |
0,95 |
1,10 |
||
Суглинки тяжелые |
20-30 |
80-70 |
0,65 |
0,80 |
0,90 |
1,00 |
||
Суглинки тощие |
10-20 |
90-80 |
0,60 |
0,70 |
0,60 |
0,85 |
||
|
для плотных грунтов |
|||||||
Глины |
30-50 |
70-50 |
1,00 |
1,20 |
1,40 |
1,50 |
||
Суглинки тяжелые |
20-30 |
80-70 |
0,95 |
1,20 |
1,40 |
1,50 |
||
Суглинки тощие |
10-20 |
90-80 |
0,80 |
1,00 |
1,20 |
1,30 |
||
для очень плотных грунтов |
||||||||
Глины |
30-50 |
70 - 50 |
1,40 |
1,70 |
1,90 |
2,10 |
||
Суглинки тяжелые |
20-30 |
80-70 |
1,40 |
1,70 |
1,90 |
2,10 |
||
Суглинки тощие |
10-20 |
90-80 |
1,10 |
1,30 |
1,50 |
1,70 |
||
Приложение 7
Значения гидравлической крупности частиц грунта
Гидравлическая крупность частиц грунта зависит от их диаметра.
Таблица П. 7
d, мм |
w, м/c |
d, мм |
w, м/c |
d, мм |
w, м/c |
0,01 |
0,00007 |
1,50 |
0,126 |
50,00 |
0,769 |
0,03 |
0,00062 |
2,00 |
0,153 |
60,00 |
0,842 |
0,05 |
0,00178 |
2,50 |
0,177 |
80,00 |
0,969 |
0,08 |
0,00443' |
3,00 |
0,193 |
100,00 |
1,080 |
0,10 |
0,00692 |
3,50 |
0,209 |
120,00 |
1,190 |
0,15 |
0,01557 |
4,00 |
0,223 |
140,00 |
1,280 |
0,20 |
0,0216 |
5,00 |
0,249 |
160,00 |
1,370 |
0,25 |
0,0270 |
7,00 |
0,297 |
180,00 |
1,450 |
0,30 |
0,0324 |
10,00 |
0,352 |
200,00 |
1,520 |
0,40 |
0,0432 |
15,00 |
0,430 |
250,00 |
1,700 |
0,50 |
0,0540 |
20,00 |
0,490 |
300,00 |
1,860 |
0,60 |
0,0648 |
25,00 |
0,548 |
350,00 |
2,010 |
0,80 |
0,0807 |
30,00 |
0,600 |
400,00 |
2,150 |
1,00 |
0,0944 |
40,00 |
0,689 |
500,00 |
2,400 |
