6.1.2.Инициализация портов ввода/вывода
Инициализация портов ввода/вывода осуществляется следующим образом:
Выбрать тип входа (аналоговый или цифровой) для всех выводов портов, используя регистры настройки входов портов PnMDIN.
Выбрать тип выхода (с открытым стоком или обычный цифровой) для всех выводов портов, используя регистры настройки выходов портов PnMDOUT.
Используя регистры выбора пропускаемых выводов (PnSKIP), выбрать все выводы, которые должны пропускаться матрицей при назначении выводов.
Назначить выводы портов требуемым периферийным модулям, используя регистры XBRn.
Включить матрицу (XBARE = ‘1’).

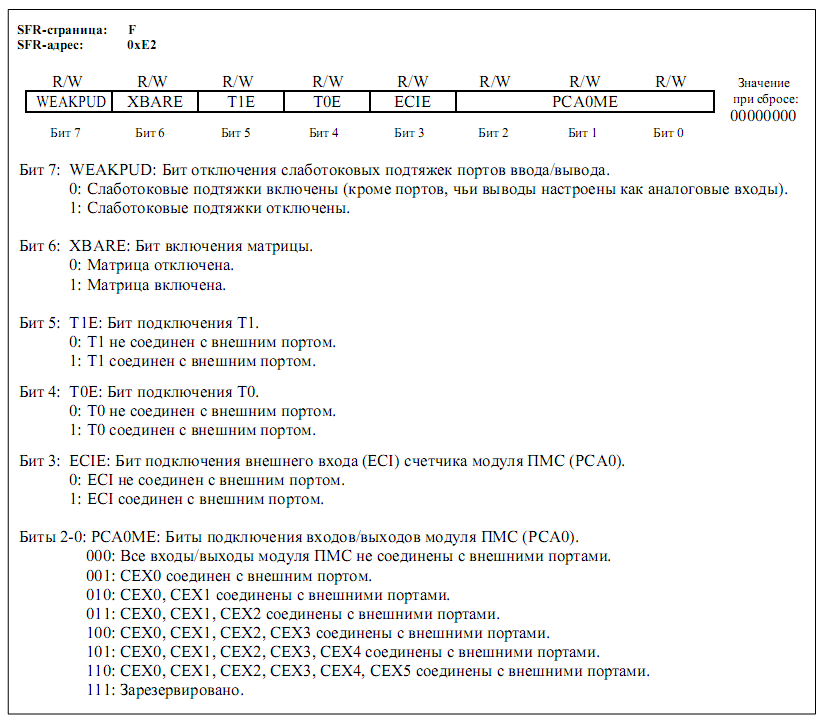

SFR-описание 6.1.2. XBR1 Регистр 1 матрицы портов ввода/вывода
Все выводы портов должны быть настроены либо как аналоговые, либо как цифровые входы. Любые выводы, используемые в качестве входов компараторов или АЦП, должны быть настроены как аналоговые входы. Если вывод настроен как аналоговый вход, то соответствующие ему слаботоковая подтяжка, драйвер цифрового выхода и цифровой приемник отключаются. Это позволяет снизить энергопотребление и уменьшить уровень шумов на аналоговом входе. Выводы, настроенные как цифровые входы, все равно могут использоваться аналоговыми периферийными модулями; однако это не рекомендуется.
Кроме этого, все аналоговые входы необходимо настроить таким образом, чтобы они пропускались матрицей при назначении выводов (для этого необходимо установить в 1 соответствующие биты в регистрах PnSKIP). Тип входа устанавливается с помощью соответствующих битов в регистрах PnMDIN (1 – цифровой вход, 0 – аналоговый вход). При сбросе все выводы настраиваются по умолчанию как цифровые входы.
Подробное описание регистров PnMDIN приведено в SFR-описании 6.1.4.
Параметры выходных драйверов портов задаются с помощью регистров настройки выходов портов PnMDOUT. Выходной драйвер каждого порта можно настроить либо как обычный цифровой выход, либо как выход с открытым стоком. Такая настройка не осуществляется автоматически; ее необходимо выполнить даже для цифровых ресурсов, выбранных в регистрах XBRn. Единственным исключением из этого правила являются выводы модуля SMBus (SDA, SCL), которые настраиваются как выходы с открытым стоком независимо от значений в регистрах PnMDOUT. Если бит WEAKPUD в регистре XBR1 сброшен в 0, то слаботоковая подтяжка включается у всех выводов портов, настроенных как выходы с открытым стоком. Бит WEAKPUD не влияет на выводы, настроенные как обычные цифровые выходы.
Для выбора цифровых ресурсов, требуемых для конкретного проекта, необходимо загрузить регистры XBR0 и XBR1 соответствующими значениями. Установка в 1 бита XBARE в регистре XBR1 включает матрицу.
До момента включения матрицы внешние выводы остаются стандартными портами ввода/вывода (настроенными на вход), независимо от значений регистров XBRn. Если известно значение регистров XBRn, то, используя таблицу декодирования приоритетов, можно определить разводку внешних выводов МК на его внутренние ресурсы; есть и альтернативный метод – утилита Configuration Wizard (Мастер конфигурирования) программного пакета Silicon Labs IDE автоматически определит назначение выводов портов на основе значений регистров XBRn.
Чтобы использовать внешние выводы как стандартные порты ввода/вывода в режиме выходов, матрица должна быть включена. При отключении матрицы выходные драйверы портов отключаются.
