6.3. Мониторинг электромагнитных полей (эмп)

6.3.1. Воздействие эмп на человека. Нормирование эмп

В настоящее время воздействие магнитного поля промышленной частоты нормируется лишь значением модуля напряженности магнитного поля (без учета направления вектора). Так, например, в России нормируемый предельный модуль напряженности составляет 80 А/м (СанПин 2.2.4.1191-03). Однако учет направления этого вектора по отношению к человеку обуславливает различные значения индуктированных токов в его теле, определяющих тяжесть воздействия магнитного поля. Анализ влияния направления вектора напряженности магнитного поля на величины индуктированных токов в теле человека проводился на основе численного решения соответствующих уравнений Максвелла (К.Кадомская). Модель тела человека, принятая при исследованиях, показана на рис. 6.10а. Модель подвергалась воздействию вектора напряженности магнитного поля с модулем 80 А/м в различных его направлениях (с дискретностью 45⁰). На рис. 6.10б приведена картина плотностей индуктированных токов. Как видно из этого рисунка, а также из рис. 6.10в, наибольшая плотность индуктированного тока наблюдается в районе грудной клетки. На этом же рис. 6 проиллюстрировано влияние направления вектора напряженности магнитного поля. Видно, что наиболее опасным является вертикальное направление вектора напряженности: максимальное значение плотности тока 100,3 мкА/м наблюдается при вертикальном воздействии магнитного поля в области грудной клетки.

На рис. 6.11 приведены значения индуктированных токов в теле человека при вертикальном направлении вектора напряженности магнитного поля при его достаточном удалении от провода (человек стоит на земле) и при его приближении к проводам, т.е. в ситуации, возникающей при ремонте ВЛ под напряжением.

Из рисунка видно, что плотность продольного тока в последнем случае возрастает более чем в два раза.

Магнитное поле создается при движении электрических зарядов по проводнику. Для характеристики величины электрического поля используется понятие напряженность электрического поля, обозначение Е, единица измерения В/м.

Величина магнитного поля характеризуется напряженностью магнитного поля Н, единица А/м. При измерении сверхнизких и крайне низких частот часто также используется понятие магнитная индукция В, единица Тл(Тесла), одна миллионная часть Тл соответствует 1,25 А/м. Существует классификация электромагнитных волн по частотам и длинам волн (табл. 6.1).

Условные обозначения

а б в

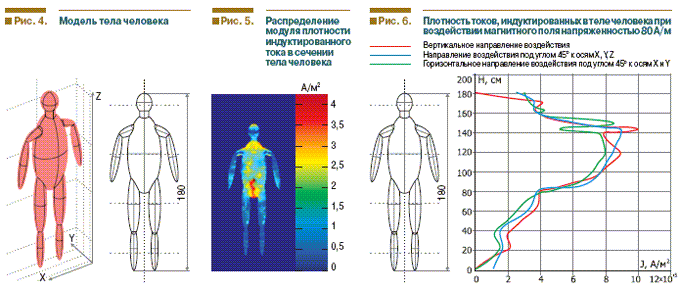

Рис. 6.10. Воздействие ЭМП на человека:

а – модель тела человека; б – распределение модуля плотности индуктированного тока в сечении тела человека; в – плотность токов, индуцированных в теле человека при воздействии магнитного поля напряженностью 80 А/м.

Рис. 6.11. Графики плотностей токов, индуктированных в теле

человека при вертикальном воздействии магнитного поля

Таблица 6.1
