Пол и стена

а – перегородки из гипсовых плит: 1- междуэтажное перекрытие; 2- коробка двери; 3- затирка; 4- плинтус; 5- тумбочка; 6- наличник; 7- гипсовая плита;

б – простой досчатый пол: 1- балка; 2- доска; 3- шипы;

в – фризовый пол: 1- фриз;

г –пол из керамических плиток: 1- угловой элемент плинтуса; 2- керамический плинтус; 3- цементный раствор; 4- квадратная вставка; 5- восьмигранная плитка; д – деревянное перекрытие: 1- плинтус; 2- паркет; 3- настил черного пола; 4- войлок с толем; 5- балка; 6- прибоина (черепной брусок); 7- штукатурка; 8- дрань; 9- подшивка; 10- смазка; 11- лаги; 12-звукоизоляция; 13- прогон; 14- накат.

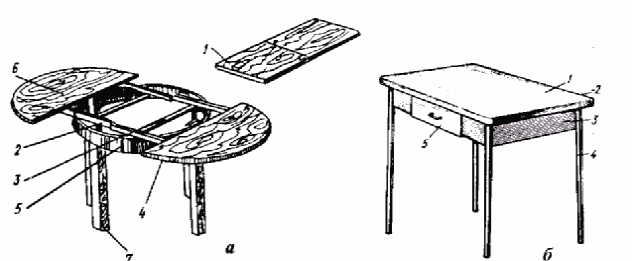

Столы

а- круглый раздвижной: 1- вкладная доска; 2-ходовой брусок; 3- опорный брусок; 4- кромка полукрышки; 5- обвязка (царга); 6- полукрышка; 7- ножка;

б- обеденный прямоугольный: 1- крышка; 2-кромка; 3- обвязка (царга); 4- ножка; 5- передняя стенка ящика;

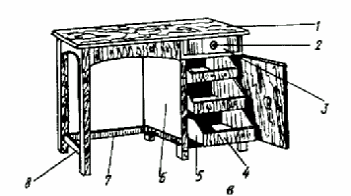

в-письменный: 1-крышка; 2- ручка-кнопка; 3- передняя стенка ящика; 4- передняя стенка внутреннего полуящика; 5- боковая стенка полуящика; 6- боковая стенка тумбы; 7- продольная подножка; 8-поперечная подножка.

Кровати

а

б

а – одинарная: 1- нижняя спинка; 2- ножка; 3- обвязка (царга); 4- обтяжка матраца; 5- верхняя кромка; 6- головная спинка; 7- боковая кромка головной спинки;

б- металлическая: 1- спинка дуговая (гнутая); 2- прутья спинки; 3- ролик ножки; 4- нижняя поперечина спинки; 5- ножка; 6- обвязка (царга); 7- кронштейн.

Мягкая мебель

А. Диван-кровать.

Б. Кресло-кровать: 1- внутренняя поверхность боковины; 2- сиденье; 3- борт сиденья; 4- торец сиденья; 5- передняя часть боковины; 6- спинка; 7- ножка; 8- откидная опорная рама.

В. Кресло для отдыха: 1- боковина (подлокотник); 2- борт сиденья; 3-спинка; 4- передняя часть боковины; 5-подушка сиденья.

Стулья

А- гнутарно-столярный: 1- вогнутая спинка; 2- вертикальная планка; 3- задняя ножка; 4- кронштейн; 5- нижний поперечный брусок спинки; 6- сиденье; 7-обвязка (царга); 8- проножка; 9-передняя ножка;

Б- столярный: 1-спинка стула; 2- вертикальный брусок спинки; 3- задняя ножка; 4- обивка спинки; 5- поперечный брусок спинки; 6- сиденье; 7- боковой брусок обвязки; 8- проножка; 9- передняя ножка; 10- рамка сиденья;

В- табуретка: 1- сиденье; 2- брусок обвязки (царга); 3- ножка; 4- проножка; 5- кромка сиденья.

В

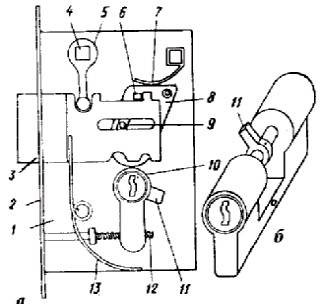

Замок врезной дверной с цилиндровым механизмом

а -замок; б – узел замка; 1-основание корпуса; 2-лицевая планка; 3-засов; 4-ось ручки; 5-водитель (поводок) ручки; 6-стойка сувальды; 7-пружина сувальды; 8-сувальда; 9- направляющая стойка; 10-корпус цилиндра; 11-поводок; 12-винт корпуса; 13-пружина засова.

Замок врезной дверной с сувальдным механизмом

а – запорная планка; б – замок; 1-ролик фиксатора; 2-пружина; 3-вилка; 4-упорная планка; 5-регулировочный винт; 6-регулировочная планка (гайка винта); 7-пружина сувальды; 8-ось сувальды; 9- сувальда; 1—стойка засова; 11-засов; 12-основание корпуса; 13-лицевая планка.

Термины и определения, рекомендуемые для применения

при оформлении протоколов следственных действий и исследования пожаров

Термины, связанные с пожарной безопасностью

АНТИПИРЕН - вещество или смеси, добавляемые в материал (вещество) орга­нического происхождения для снижения его горючести.

ВОЗНИКНОВЕНИЕ ПОЖАРА (загорания) – совокупность процессов, приводящих к пожару (загоранию).

ВОЗГОРАНИЕ - начало горения под действием источника зажигания. ВОЗГОРАЕМОСТЬ - способность веществ и материалов к возгоранию.

ВОСПЛАМЕНЕНИЕ - начало пламенного горения под действием источника зажи­гания.

ВОСПЛАМЕНЯЕМОСТЬ - способность веществ и материалов к воспламенению.

ГЛУБОКАЯ ОГНЕЗАЩИТА – огнезащита путем специальной обработки массы изделия, материала, конструкции.

ГОРЕНИЕ - экзотермическая реакция окисления вещества, сопровождающаяся по крайней мере одним из трех факторов: пламенем, свечением, выделением дыма.

ГОРЮЧЕСТЬ - способность веществ и материалов к развитию горения.

ГРУППА ГОРЮЧЕСТИ МАТЕРИАЛОВ - классификационная характеристика пожарной опасности материалов, определяемая при стандартном испытании на горю­честь.

ДЫМ - аэрозоль, образуемый жидкими и (или) твердыми продуктами неполного сгорания материалов.

ДЫМОЗАЩИТНАЯ ДВЕРЬ - дверь, предназначенная для предотвращения распрост­ранения дыма при пожаре в течении нормируемого времени.

ЖЕРТВА ПОЖАРА – погибший человек, смерть которого находится в прямой причинной связи с пожаром.

ЗАГОРАНИЕ – неконтролируемое горение вне специального очага, без нанесения ущерба.

ЗОЛА - минеральный остаток после полного сгорания.

КАТЕГОРИЯ ПОЖАРНОЙ ОПАСНОСТИ ЗДАНИЯ (СООРУЖЕНИЯ, ПОМЕЩЕНИЯ, ПОЖАРНОГО ОТСЕКА) - классификационная характеристика пожарной опасности объекта, определяемая количеством и пожароопасными свойствами находящихся (обра­щающихся) в них веществ и материалов с учетом особенностей технологи­ческих процессов размещенных в них производств.

ЛОКАЛИЗАЦИЯ ПОЖАРА – действия, направленные на предотвращение возможности дальнейшего распространения горения и создание условий для его успешной ликвидации имеющимися силами и средствами.

ЛИКВИДАЦИЯ ПОЖАРА – действия, направленные на окончательное прекращение горения, а также на исключение возможности его повторного возникновения.

МЕРЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ – действие по обеспечению пожарной безопасности, в том числе по выполнению требований пожарной безопасности.

НАРУШЕНИЯ ТРЕБОВАНИЙ ПОЖАРНОЙ БЕЗОПАСНОСТИ – невыполнение или ненадлежащее выполнение требований пожарной безопасности.

ОЧАГ ПОЖАРА – место первоначального возникновения пожара.

ОГНЕТУШАЩЕЕ ВЕЩЕСТВО – вещество, обладающее физико-химическими свойствами, позволяющими создать условия для прекращения горения.

ОГНЕЗАЩИТА – снижение пожарной опасности материалов и конструкций путем специальной обработки.

ОГНЕЗАЩИТНОЕ ВЕЩЕСТВО (СМЕСИ) - вещество (смесь), обеспечивающее огнеза­щиту.

ОГНЕЗАЩИТНОЕ ИЗДЕЛИЕ (МАТЕРИАЛ, КОНСТРУКЦИИ) - изделие (материал, конструкция), пониженная пожарная опасность которого является результа­том огнезащиты.

ОГНЕЗАЩИТНАЯ ОБРАБОТКА СТРОИТЕЛЬНОЙ КОНСТРУКЦИИ - пропитка, облицовка или нанесение защитного покрытия на конструкцию с целью повышения ог­нестойкости и (или) снижения пожарной опасности.

ОГНЕЗАЩИТНЫЙ ПОДВЕСНОЙ ПОТОЛОК - подвесной потолок, предназначенный для повышения огнестойкости защитного перекрытия или покрытия.

ОГНЕПРЕГРАЖДАЮЩАЯ СПОСОБНОСТЬ - способность препятствовать распростране­нию горения.

ОГНЕПРЕГРАЖДАЮЩЕЕ УСТРОЙСТВО - устройство, обладающее огнепреграждающей способностью.

ОПАСНЫЙ ФАКТОР ПОЖАРА - фактор пожара, воздействие которого на людей и (или) материальные ценности может приводить к ущербу.

ОБУГЛИВАНИЕ - образование карбонизованного остатка в результате пиролиза или неполного сгорания.

ОГНЕСТОЙКОСТЬ КОНСТРУКЦИИ - способность конструкции сохранять несущие и (или) ограждающие функции в условиях пожара.

ПОЖАРНАЯ ОПАСНОСТЬ – возможность возникновения и/или развития пожара, заключенная в каком-либо веществе, состоянии или процессе.

ПОЖАРНАЯ БЕЗОПАСНОСТЬ – состояние защищенности личности, имуществ, общества и государства от пожаров.

ПОЖАР – неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства.

ПОВЕРХНОСТНАЯ ОГНЕЗАЩИТА – огнезащита путем специальной обработки поверхности изделия, материала, конструкции.

ПРИЧИНА ПОЖАРА (загорания) – явление или обстоятельство, непосредственно обуславливающее возникновение пожара (загорания).

ПОКАЗАТЕЛЬ ПОЖАРНОЙ ОПАСНОСТИ – величина, количественно характеризующая какое-либо свойство пожарной опасности.

ПРОТИВОДЫМНАЯ ЗАЩИТА – комплекс организационных мероприятий и технических средств, направленных на предотвращение воздействия на людей дыма, повышенной температуры и токсичных продуктов горения.

ПЛАН ЭВАКУАЦИИ ПРИ ПОЖАРЕ – документ, в котором указаны эвакуационные пути и выходы, установлены правила поведения людей, а также порядок и последовательность действий обслуживающего персонала на объекте при возникновении пожара.

ПОЖАРНАЯ ПРОФИЛАКТИКА – комплекс организационных и технических мероприятий, направленных на обеспечение безопасности людей, на предотвращение пожара, ограничение его распространения, а также создание условий для успешного тушения пожара.

ПОЖАРНО-ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ – функция пожарных подразделений или специальных служб объекта, состоящая в обеспечении пожарной профилактики.

ПРАВИЛА ПОЖАРНОЙ БЕЗОПАСНОСТИ – комплекс положений, устанавливающих порядок соблюдения требований и норм пожарной безопасности при строительстве и эксплуатации объекта.

ПОЖАРНАЯ БЕЗОПАСНОСТЬ - состояние объекта, при котором с установленной вероятностью исключается возможность возникновения и развития пожара и воздействия на людей опасных факторов пожара, а также обеспечивается за­щита материальных ценностей.

ПРОТИВОПОЖАРНОЕ СОСТОЯНИЕ ОБЪЕКТА - состояние объекта, характеризуемое числом пожаров и ущербом от них, числом загораний, а также травм, отрав­лений и погибших людей, уровнем реализации требований пожарной безо­пасности, уровнем боеготовности пожарных подразделений и добровольных формирований, а также противопожарной агитации и пропаганды.

ПРОТИВОПОЖАРНЫЙ РЕЖИМ - комплекс установленных норм поведения людей, правил выполнения работ и эксплуатации объекта (изделия), направленных на обеспечение его пожарной безопасности.

ПОЖАРНЫЙ НАДЗОР - функция пожарной охраны, состоящая в осуществлении контроля за выполнением мероприятий, направленных на обеспечение пожар­ной безопасности объектов и повышение эффективности борьбы с пожарами.

ПЛАМЯ - зона горения в газовой фазе с видимым излучением.

ПЛАМЕННОЕ ГОРЕНИЕ - горение веществ и материалов, сопровождающееся пламенем.

ПИРОЛИЗ - необратимый термический процесс разложения веществ без окисле­ния.

ПОЖАРНАЯ ОПАСНОСТЬ ЗДАНИЯ (СООРУЖЕНИЯ, ПОМЕЩЕНИЯ, ПОЖАРНОГО ОТСЕКА) - состояние объекта, характеризуемое вероятностью возникновения пожара и величиной ожидаемого ущерба.

ПОЖАРНАЯ БЕЗОПАСНОСТЬ ЗДАНИЯ (СООРУЖЕНИЯ, ПОМЕЩЕНИЯ, ПОЖАРНОГО ОТСЕКА) - состояние объекта, при котором меры предупреждения пожара и противопо­жарной защиты соответствуют нормативным требованиям.

ПРОТИВОПОЖАРНОЕ ВОДОСНАБЖЕНИЕ - совокупность инженерно-технических средств и сооружений, обеспечивающих подачу воды для тушения пожара.

ПОЖАРНАЯ ОПАСНОСТЬ МАТЕРИАЛА (КОНСТРУКЦИИ) - свойство материала или конструкции, способствующее возникновению опасных факторов пожара и раз­витию пожара.

ПОЖАРНАЯ НАГРУЗКА - количество теплоты, отнесенное к единице поверхности пола, которое может выделиться в помещении или здании при пожаре. ПОЖАРНЫЙ ОТСЕК - часть здания, отделенная от других его частей противо­пожарными преградами.

ПРОТИВОПОЖАРНАЯ ПРЕГРАДА - конструкция в виде стены, перегородки, перек­рытия или объемный элемент здания, предназначенные для предотвращения распространения пожара в примыкающие к ним помещения в течении нормируе­мого времени.

ПРОТИВОПОЖАРНАЯ ДВЕРЬ (ВОРОТА, ОКНО, ЛЮК) - конструктивный элемент, слу­жащий для заполнения проемов в противопожарных преградах и препятствую­щий распространению пожара в примыкающие помещения в течении нормируемо­го времени.

ПРОТИВОПОЖАРНЫЙ КЛАПАН - устройство, автоматически перекрывающее при по­жаре проем в ограждающей конструкции, канал или трубопровод и пре­пятствующее распространению огня и дыма в течении нормируемого времени.

ПРОТИВОПОЖАРНЫЙ ЗАНАВЕС - дымонепроницаемая конструкция с нормируемым пределом огнестойкости, выполненная из негорючих материалов и опускаемая при пожаре для отделения сцены от зрительного зала.

ПРОТИВОПОЖАРНЫЙ РАЗРЫВ - нормируемое расстояние между зданиями и (или) сооружениями, устанавливаемое для предотвращения распространения пожара.

ПОЖАРНАЯ ЛЕСТНИЦА - лестница, предназначенная для подъема пожарных и по­жарно-технического вооружения на кровлю здания.

ПУТЬ ЭВАКУАЦИИ - безопасный при эвакуации людей путь, ведущий в эвакуа­ционному выходу.

ПРЕДЕЛ ОГНЕСТОЙКОСТИ КОНСТРУКЦИИ - показатель огнестойкости конструкции, определяемый временем от начала огневого испытания при стандартном тем­пературном режиме до наступления одного из нормируемых для данной конструкции предельных состояний по огнестойкости.

РАЗВИТИЕ ПОЖАРА – увеличение зоны горения и/или зоны воздействия опасных факторов пожара.

РАСПРОСТРАНЕНИЕ ПЛАМЕНИ - распространение пламенного горения по поверх­ности веществ и материалов.

СИСТЕМА ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ – совокупность организационных мероприятий и технических средств, направленных на предотвращение воздействия на людей опасных факторов пожара и ограничение материального ущерба от него.

СИСТЕМА ПРЕДОТВРАЩЕНИЯ ПОЖАРА - комплекс организационных мероприятий и технических средств, направленных на исключение условий возникновения пожара.

СВЕЧЕНИЕ - беспламенное горение материала в твердой фазе, характеризующееся видимым излучением.

САЖА - тонкодисперсный аморфный углеродный остаток, образующийся при не­полном сгорании.

САМОВОЗГОРАНИЕ - возгорание в результате самоинициируемых экзотерми­ческих процессов.

САМОСТОЯТЕЛЬНОЕ ГОРЕНИЕ - горение материала после удаления источника за­жигания.

САМОВОСПЛАМЕНЕНИЕ - самовозгорание, сопровождающееся пламенем.

СТЕПЕНЬ ОГНЕСТОЙКОСТИ ЗДАНИЯ (СООРУЖЕНИЯ, ПОЖАРНОГО ОТСЕКА) - классифи­кационная характеристика, определяемая показателями огнестойкости и по­жарной опасности строительных конструкций.

СТАНДАРТНЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ - режим изменения температуры во времени при испытании конструкций на огнестойкость, устанавливаемый стандартом.

СТЕПЕНЬ РАСПРОСТРАНЕНИЯ ГОРЕНИЯ - классификационная характеристика по­жарной опасности конструкций, определяемая по результатам стандартных испытаний конструкций на распространение горения.

СКОРОСТЬ РАСПРОСТРАНЕНИЯ ПЛАМЕНИ - расстояние, пройденное фронтом пламе­ни в единицу времени.

СКОРОСТЬ ВЫГОРАНИЯ - потеря массы материала (веществ) в единицу времени при горении.

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ – специальные условия социального и (или) технического характера, установленные в целях обеспечения пожарной безопасности законодательством Российской Федерации, нормативными документами или уполномоченным государственным органом.

ТУШЕНИЕ ПОЖАРА – процесс воздействия сил и средств, а также использование методов и приемов для ликвидации пожара.

ТЛЕНИЕ - беспламенное горение материала.

УГРОЗА ПОЖАРА (загорания) – Ситуация, сложившаяся на объекте, которая характеризуется вероятностью возникновения пожара, превышающей нормативную.

УЩЕРБ ОТ ПОЖАРА – жертва пожара и материальные потери непосредственно связанные с пожаром.

ЭВАКУАЦИЯ ЛЮДЕЙ - вынужденный процесс движения людей из зоны, где име­ется возможность воздействия на них опасных факторов пожара.

ЭВАКУАЦИОННЫЙ ВЫХОД - выход, ведущий в безопасную при пожаре зону.

Термины, относящиеся к строениям. Конструкции и названия элементов жилого дома.

ВЕРАНДА открытое или застекленное не отапливаемое помещение, пристроенное к зданию или встроенное в него, а также сооружаемое отдельно от здания в виде легкого павильона.

ДВЕРНОЙ ПРОЕМ - отверстие в стене для входа и выхода из помещения, а также створ закрывающий это отверстие.

ЗДАНИЕ – строительная система, состоящая из несущих и ограждающих или совмещенных конструкций, образующих наземный замкнутый объем, предназначенный для проживания или пребывания людей, в зависимости от функционального назначения, и для осуществления различных производственных процессов.

КАРНИЗ – верхняя часть конструкции стены, которая служит для защиты стен от влаги.

КРЫША – верхняя ограждающая конструкция здания. Состоит из несущей части (стропила, фермы, прогоны, панели и др.) и кровли.

КРЫЛЬЦО – пристройка перед входом в здание, состоящая из площадки и лестницы, иногда под навесом.

КОМНАТА – отдельное помещение в квартире, доме, огражденное стенами, перегородками.

КВАРТИРА – отдельное жилое помещение, состоящее из одной или нескольких комнат с кухней, передней и т.п.

ЛИФТОВОЙ ХОЛЛ – помещение перед входом в лифты.

ЛОДЖИЯ перекрытое и огражденное в плане с трех сторон помещение, открытое во внешнее пространство.

ЛЕСТНИЦА – сооружение в виде ряда ступеней или перекладин для подъема и спуска.

ОКНО – отверстие в стене здания для света и воздуха, а также застекленная рама,

ПЛАН ЗДАНИЯ – изображение здания, мысленно рассеченного горизонтальной плоскостью на уровне 1/3 высоты этажа или на расстоянии 1 м от пола, спроецированное на горизонтальную плоскость.

ПЕРЕГОРОДКА – внутренняя ограждающая конструкция, разделяющая смежные помещения в здании.

ПЕРЕКРЫТИЕ – внутренняя горизонтальная ограждающая конструкция. Состоит из основной (несущей) части (балки, плиты), изоляционных слоев, пола, иногда потолка. Различают перекрытия: междуэтажные, чердачные, подвальные и др.

ПОЛ – элемент конструкции здания, на который оказывается эксплуатационное воздействие в результате передвижения людей, перемещения грузов, а также мебели, оборудования, находящихся в помещении.

ПОДЪЕЗД – вход в здание.

РАЗРЕЗ ЗДАНИЯ – изображение здания, мысленно рассеченного вертикальной плоскостью и спроецированного на плоскость, параллельную секущей плоскости.

СТЕНА – основная ограждающая конструкция, которая одновременно может выполнять и несущие функции. Различаю стены наружные и внутренние: несущие, самонесущие и ненесущие.

ТЕРРАСА – огражденная открытая пристройка к зданию в виде площадки для отдыха, которая может иметь крышу; размещается на земле или над нижерасположенном этаже.

ТАМБУР – проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или помещение, закрывающая это отверстие.

ФАСАД (главный, боковой, задний) – наружная, лицевая сторона здания, сооружения; главная передняя сторона здания.

ФУНДАМЕНТ – подземная или подвальная часть здания (сооружения), воспринимающая нагрузки и передающая их на основание. Основные типы фундаментов – ленточные (монолитные, сборные), столбчатые, сплошные, свайные. Материал – бетон, железобетон, камень, дерево. Подошва – нижняя плоскость фундамента. Обрез – верхняя плоскость фундамента. Забирка – тонкие стены между столбами фундамента, утепляющие подпольное пространство и предохраняющие его от пыли, влаги и т.п.

ХОЛЛ – помещение обычно в общественных зданиях, предназначенное для отдыха, ожидания.

ЦОКОЛЬ – нижняя часть наружной стены здания или сооружения, лежащая непосредственно на фундаменте и подвергаемая часты механическим, температурным и другим воздействиям.

ЧЕРДАК – пространство между перекрытием верхнего этажа, покрытием здания (крышей) и наружными стенами, расположенными выше перекрытия верхнего этажа.

ЭТАЖ – часть здания по высоте, ограниченная полом м перекрытием или полом и покрытием.

ЭТАЖ МАНСАРДНЫЙ – этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломанной крыши.

ЭТАЖ НАДЗЕМНЫЙ – этаж при отметке пола помещений не ниже планировочной отметки земли.

ЭТАЖ ПОВАЛЬНЫЙ – этаж при отметке пола помещений ниже планировочной отметки земли более чем на половину высоты помещений.

ЭТАЖ ТЕХНИЧЕСКИЙ – этаж для размещения инженерного оборудования и прокладки коммуникаций. Может быть расположен в нижней (техническое подполье), верхней (технический чердак) части здания или между надземными этажами.

ЭТАЖ ЦОКОЛЬНЫЙ – этаж при отметке пола помещений ниже планировочной отметки земли на высоту не более половины высоты помещений.
