Электроконвектор

а-общий вид; б-электрическая схема; 1-корпус; 2-нагреватели; 3-кронштейн; 4-экран; 5-боковая панель; 6-отражатель; 7-ручка; 8-переключатель мощности; 9-сигнальная лампочка.

Ручной электрофен

1-нагревательный элемент;

2-электродвигатель;

3-вентилятор;

4-переключатель.

Электрощипцы для завивки волос

1-пластмассовая ручка; 2-металлическая трубка; 3-нагревательный элемент; 4-металлический прижим; 5-подпариватель.

Электромиксер

1-винт; 2-корпус; 3-привод; 4-манжета; 5-колпачок; 6-нож; 7-гайка; 8-крышка; 9-стакан; 10-поволок; 11-дно; 12-амотризатор; 13-кронштейн; 14-опора.

Электробритва

1-катушка; 2-ротор (якорь); 3-крышка; 4-ножевой блок; 5-корпус; 6-переключатель; 7-соединительный шнур; 8, 10, 11-прокладка; 9-вибратор; 12-нож подвижный; 13-нож неподвижный; 14-резиновый буфер.

Электропаяльник непрерывного нагрева

1-паяльниковый стержень; 2-нагреватель; 3-корпус;

4-ручка; 5-соединительный шнур.

Электроутюг

а – с терморегулятором; б – с терморегулятором и пароувлажнителем; 1-лимб терморегулятора; 2-корпус; 3-бачок; 4-биметаллический терморегулятор; 5-подошва; 6-каналы; 7-клапан; 8-ТЭН; 9-отверстие для залива воды; 10-ручка; 11-кнопка отпаривателя.

Терморегулятор электроутюга

1-контакты; 2-штифт; 3-кронштейн с ограничителем; 4-пластина; 5-гусарик; 6-винт регулировочный; 7-ввод сетевой; 8-кольцо изоляторное; 9-изолятор; 10-втулка; 11-биметаллическая пластина; 12-лепесток прижимной; 13-лепесток отжимной; 14-размыкатель.

Электровентилятор

1-выключатель; 2-облицовка; 3- винт; 4-накладка; 5-винт; 6-винт стопорный; 7-кок; 8-лопасть; 9-держатель; 10-кожух; 11-электродвигатель; 12-щит редукторный; 13-валик стопорный; 14-контакты; 15-редуктор; 16-винт; 17-стойка; 18-табличка.

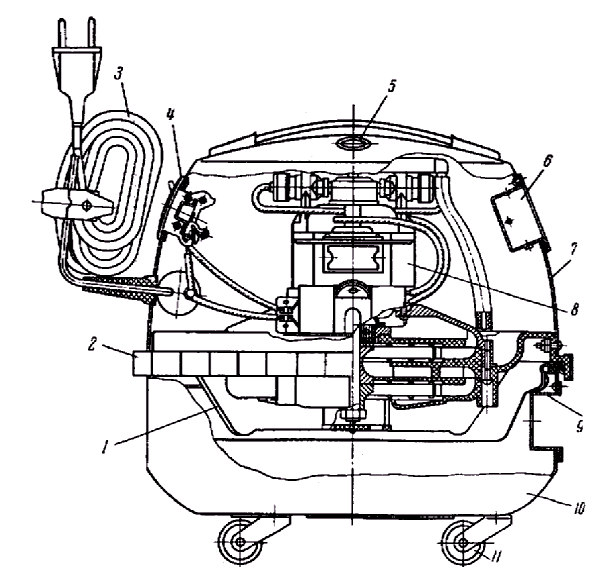

Электропылесос

1-фильтр; 2- уплотнительное кольцо; 3-соединительный шнур; 4 выключатель; 5-указатель запыленности; 6-, 9-втулки; 7-верхний корпус; 8-агрегат воздуховсасывающий; 10-нижний корпус; 11-колесики.

Кондиционер БК-1500

а- общи вид; б-схема работы; 1- поворотная решетка; 2-пульт управления; 3-кожух; 4-передняя панель с фильтром для очистки воздуха; 5- панель с жалюзи; 6-винт крепления передней панели; 7-соединительный шнур; 8-конденсатор; 9-компрессор; 10-расширитель; 11-фильтр-осу3шитель; 12-капиллярная трубка; 13-пульт управления; 14-перегородка; 15-фильтр воздушный; 16-испаритель; 17-вентилятор центробежный; 18-заслонка вентиляционная; 19-электродвигатель; 20-вентилято осевой.

Холодильник

1-внутренний шкаф; 2-полки; 3-поддон; 4-дверка испарителя; 5-наружный щкаф; 6-выключатель; 7-лампа; 8-ручка терморегулятора; 9-щиток; 10-дверка; 11-форма для яиц; 12-ограждение; 13-панель двери; 14-дверь; 15-уплотнитель двери; 16-полка панели двери; 17-сосуд; 18-кронштейн подвески; 19-конденсатор; 20-сосуд для талой воды; 21-компрессор; 22-реле пускозащитное.

Кулисный мотор компрессор холодильника

1-кожух в сборе; 2-ротор; 3-статор; 4, 5, 9-винты; 6-корпус компрессора; 7-крышка кожуха; 8-штифты; 10-головка цилиндра; 11-прокладка клапана нагнетателя; 12 нагнетательный клапан; 13-седло клапанов; 14-клапан всасывающий; 15-прокладка клапана всасывающего; 16, 17-цилиндры; 18-поршень; 19обойма; 20-ползун; 21- вал; 22-трубка; 23-пружина буферная; 24-шпилька.

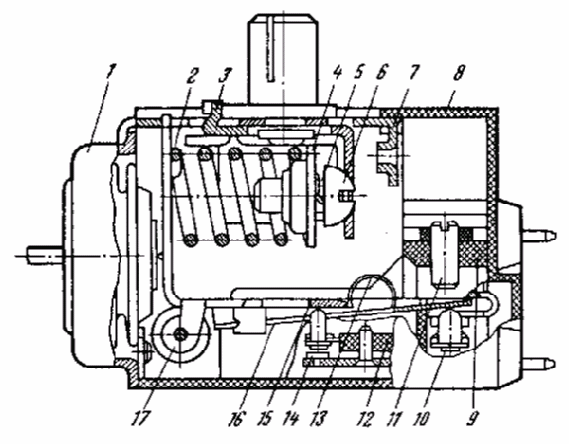

Датчик-реле температуры

1-термочувствительная система; 2-пружина; 3-ползун; 4-гайка; 5-контровочная пружина; 6, 11-регулировочные винты; 7-корпус; 8-кожух; 9, 12-колодки; 13-перебрасывающаяся пружина; 14, 10-контактные группы сигнализации; 15-двуплечий рычаг; 16-рычаг; 17-ось.
