Приложение

Электросчетчик

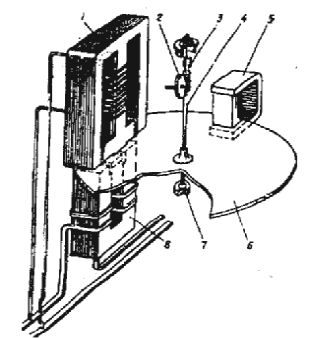

1- магнитопровод (катушка напряжения); 2- червячная пара; 3- подпятник; 4- ось; 5- постоянный магнит; 6- алюминиевый диск; 7- подпятник; 8- магнитопровод (катушка тока).

Соединения проводов

Соединение проводов методом опрессовки

а- подготовка проводов (снятие изоляции, зачистка жилы и внутренней поверхности гильзы, нанесение антикоррозионной смазки, подгибка) при односторонней опрессовке; б- то же, при двусторонней опрессовке; в- опрессовка в прессе; г- визуальный и механический контроль опрессованных соединений; д- наложение изоляции.

Оконцевание проводов изгибанием жилы в кольцо

Силовой кабель

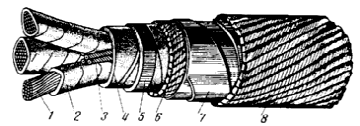

1- токоведущие жилы; 2- фазная изоляция (бумага, пропитанная маслом, или теплостойкая резина); 3- джутовый заполнитель; 4- поясная изоляция (бумага, пропитанная маслом, или теплостойкая резина); 5- защитная оболочка (свинцовая или алюминиевая); 6- джутовая прослойка; 7- стальная ленточная броня; 8- джутовый покров.

Обозначения, применяемые при маркировке кабелей

Элемент конструкции

Буквенное

обозначение

Место нахождения букв в марке кабеля

Значение букв

Токоведущая жила

А

Отсутствует

(ож)

Впереди

---

В конце марки в скобках

Алюминиевая

Медная

Однопроволочные жилы

Изоляция

Отсутствует

В

П

Р

----

После обозначения жилы

Бумажная

Поливинилхлоридная

Полиэтиленовая

Резиновая

Оболочка

А

СТ

С

В

П

Н

Р

Г

После обозначения изоляции

После обозначения оболочки

Алюминиевая

Стальная

Свинцовая

Поливинилхлоридная

Полиэтиленовая

Наиритовая

Резиновая

Отсутствие наружных покровов

Броня

Б

Г

После обозначения оболочки

После обозначения брони

Из двух стальных лент

Отсутствие наружных покровов

2

Рабочая плоскость

1

Электровилка.

1- штырь вилки; 2- корпус вилки.

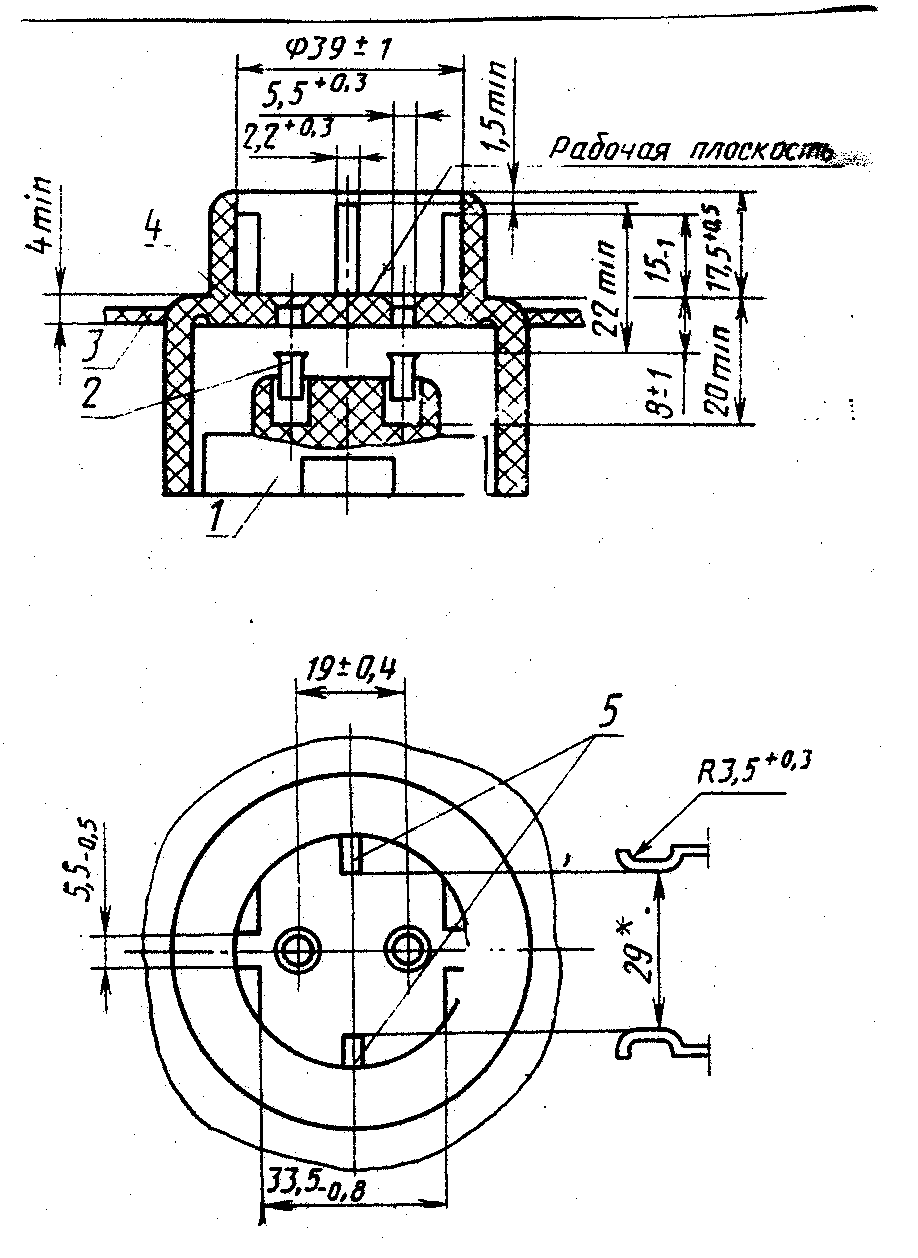

Клавишный выключатель. Электророзетка.

1-скоба; 2-клавиша; 3-пружина; 1-основание розетки; 2-гнездовой

4-корпус; 5-контакт; 6-зажим. контакт; 3-крышка розетки для

скрытой установки; 4-крышка ро-

зетки для открытой установки; 5-за-

земляющий контакт.

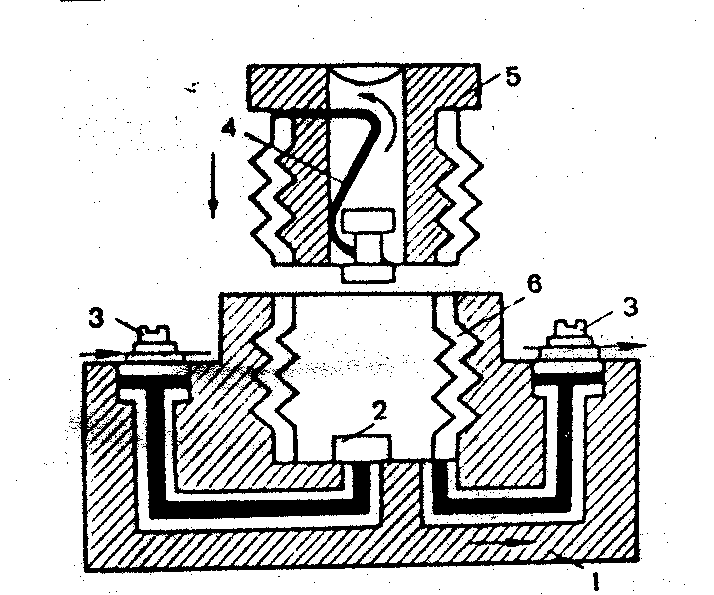

Предохранители типа Ц27 и Ц33.

1-фарфоровое основание; 2-внутренний контакт;

3-зажимы проводов; 4-плавкая вставка; 5-пробка; 6-контактная гильза.

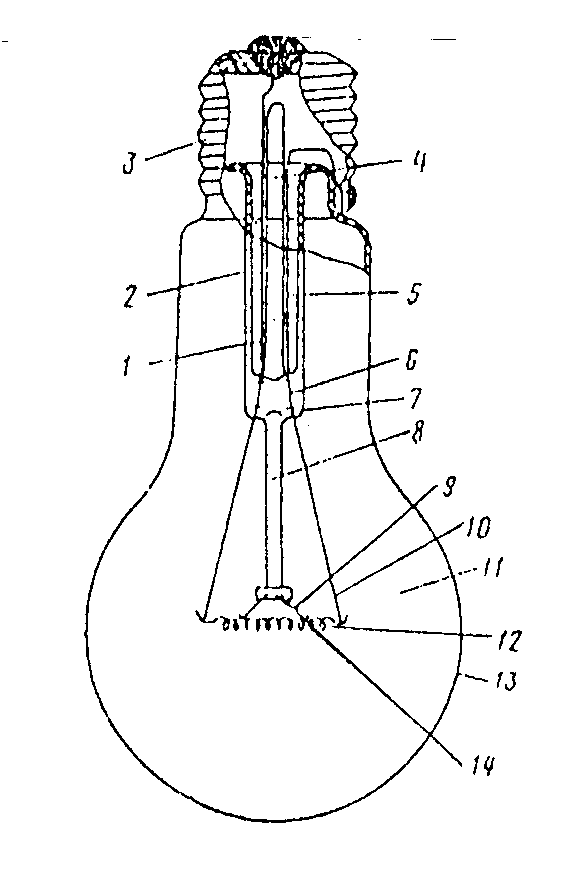

Конструкция лампы накаливания.

1

3

4

-выводы

2-тарелочка

3-цоколь

4

5

-штенгель

5

2

-предохранительное звено

6

6

-выводы

7

1

7

-лопатка

8-штабик

9

8

-крючки
