8.3. Экспертная методика исследования древесных углей

Практически определение температуры и длительности обугливания древесины проводится следующим образом.

8.3.1. Отбор проб на пожаре

Пробы углей следует отбирать на обугленных участках деревянных конструк­ций, там, где слой угля не нарушен (не сколот). С поверхности угля кисточкой смахивают золу и остатки пожарного мусора, после чего аккуратно срезают верхний, 3-5 миллиметровый слой угля. Для анализов необ­ходимо не более 1-2 граммов угля. Предварительно в точке отбора пробы угля измеряют методом пенетрации толщину слоя угля h_у, величину потери сечения конструкции h_п и результаты измерений заносят в протокол.

Пробы угля упаковывают в полиэтиленовые или бумажные пакетики, нумеруют, оформляют изъятие проб в соответствии с процессуальными нормами и отправляют на исследование в лабораторию.

8.3.2. Анализ проб углей

Кратко остановимся на двух самых простых методах анализа углей.

Тигельный метод определения остаточного содержания летучих веществ в углях

Навески углей (0,5- 1,0 г) загружают в фарфоровые тигли с крышками, которые нагревают в муфельной печи при температуре 800 ⁰С в течение 7 мин. Затем тигли извлекают из печи, охлаждают и повторно взвешивают. По разности массы тигля с углем до и после нагре­ва в печи определяют величину остаточного содержания летучих веществ в углях (L,%). Понятно, что чем больше была температура и продолжитель­ность пиролиза древесины на пожаре, тем меньше будет потеря массы угля при вторичном нагреве в муфельной печи, т.е. меньше расчетная величина L.

Определение электросопротивления углей

Электросопротивление проб углей определяется под давлением 3500-5000 кг/см². Для этого существует специальный гидравлический пресс конструкции ЛФ ВНИИПО (рис.8.7.). Предварительно высушенную пробу угля засыпают в пресс-форму, сжимают с заданным усилием и измеряют в момент сжатия ее электросопротивление. Для измерений может быть использован любой электроизмерительный прибор, определяющий величину электрического сопротивления постоянному току в пределах от 1-10 до 10⁸ – 10⁹ Ом. В ч астности, могут использоваться мегаомметры (Е 6-16 и др.) (рис.8.7), измери­тельные мосты.

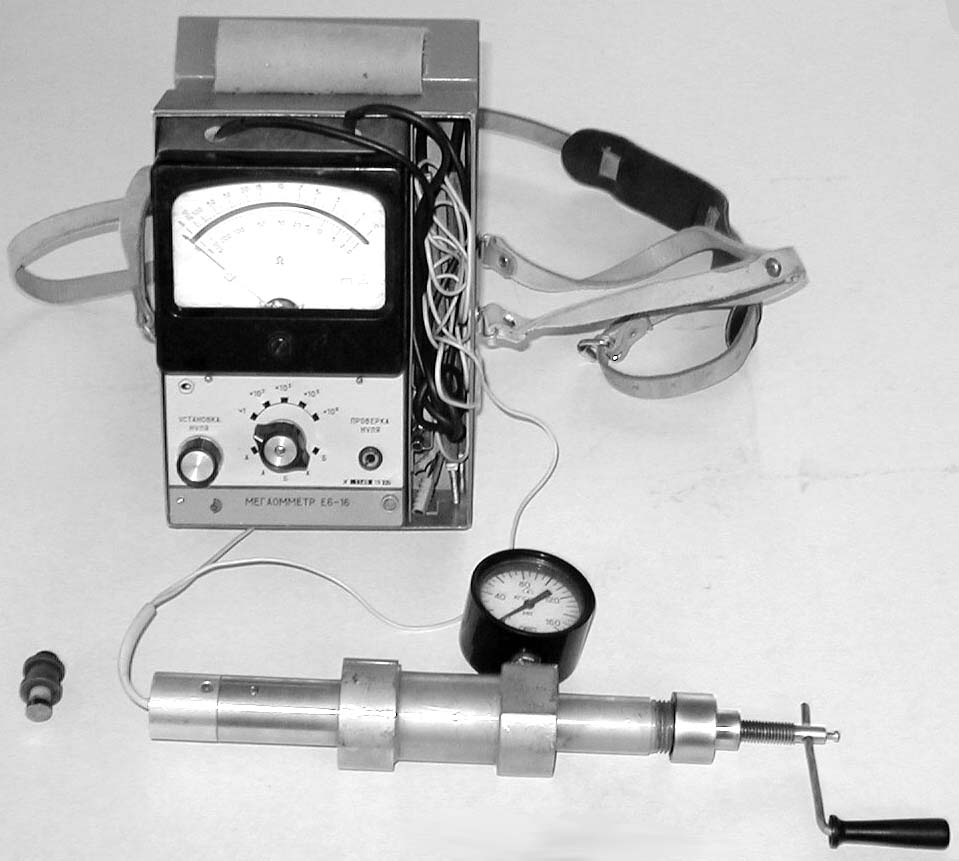

Рис.8.7. Оборудование для измерения удельного электросопротивления обугленных остатков древесины (мегаомметр Е6-16, пресс, пресс-форма).

Расчет температуры и длительности пиролиза древесины производится по результатам анализа углей указанным методом, по приведенным выше формулам или с помощью специальных номограмм.

Подготовку углей, измерение электросопротивления и расчет Т,  можно при необходимости проводить и непосредственно на месте пожара; для этого существует специальный полевой комплект оборудования.

8.4. Исследование обугленных древесностружечных плит

Исследование обугленных остатков ДСП производится теми же методами, что и обугленных остатков древесины. Для ДСП также получены рас­четные формулы и номограммы, позволяющие по результатам анализа опре­делить температуру и длительность пиролиза плиты.

Единственное отличие от методики исследования обугленных остатков древесины состоит в том, что у обугленных ДСП очень плотный уголь и измерить его толщину методом пенетрации не удается. Поэтому измеряют и используют в качестве критерия единственный геометрический параметр - величину потери сечения плиты в точке отбора пробы угля h_п.
