3D сканеры
Есть еще один тип сканеров — трехмерные сканеры, или 3D-сканеры. Эти устройства анализируют объект в трех плоскостях и составляют реалистичную трехмерную модель. Впоследствии ее можно использовать где угодно — в компьютерных играх, фильмах и т.д.
Задача 3D-сканера обычно сводится к созданию массива точек. Чем их больше, тем реалистичнее получится модель. Информация о цвете собирается с каждой точки. Сканер анализирует расстояния между точками и замеряет глубину.

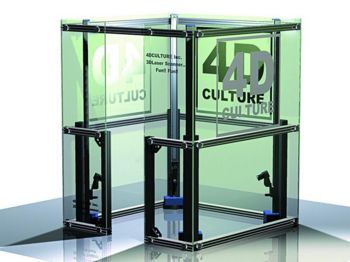

Внешний вид сканера
Существует два типа трехмерных сканеров — контактные и бесконтактные. Первому типу нужно дотронуться до всех точек сканируемого объекта, чтобы составить цифровую реконструкцию. Контактные 3D-сканеры не годятся для сканирования хрупких или мягких объектов. В бесконтактных сканерах используют разные технологии — свет, ультразвук, рентгеновские лучи и даже лазер.
3. Объекты исследования
При выполнении данной лабораторной работы применяется следующее оборудование и программное обеспечение:
1. Электронно-вычислительная машина;
2. Планшетный сканер, либо МФУ с возможностями сканера;
3. Программное обеспечение, входящее в состав устройства;
4. Непосредственный образец документа для оцифровки.
4. Задание на работу
Задание на работу берется из Приложения № 1, входящего в состав данных методических указаний.
5. Порядок выполнения работы
Целью нашей лабораторной работы является научиться настраивать сканер, и применять ряд фильтров, программной обработки для оцифровки документов и фотографий.
Изучение материала будет осуществляться на базе сканера фирмы Epson, оснащенный программным продуктом EPSON Scan.
EPSON Scan напрямую управляет всеми функциями сканера EPSON. С помощью этого приложения Вы можете сканировать в цвете, в тонах серого или получать черно-белое изображение. Эта программа - универсальный мультиплатформенный интерфейс взаимодействия сканера и большинства приложений.
Приступим к выполнению лабораторной работы.

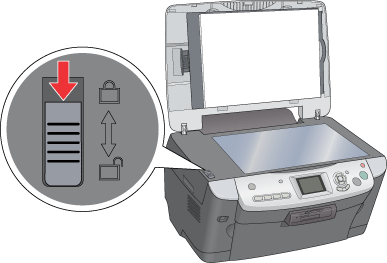

1. Включите устройство. Перед тем как включить устройство, убедитесь, что ползунок транспортировочного замка находится в незамкнутом положении, а устройство подключено к вашему компьютеру.
2. Размещение плёнок, фотографий и документов на планшете зависит от того что Вы сканируете. По-этому в зависимости от задания на лабораторную работу осуществите следующие действия:
а) Размещение фотографий и документов на планшете

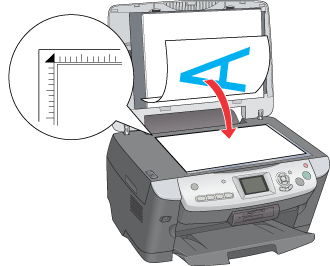

1) Поднимите крышку сканера. Расположите документ на планшете лицевой стороной вниз. Убедитесь, что документ правильно расположен по меткам, как это показано ниже.
2) Убедитесь, что изображение не попало в «слепую зону» сканирования.
Максимальная несканируемая полоса шириной 2,5 мм
б) Размещение пленки 35 мм
1) Снимите крышку пленки.
2) Вставьте пленку в держатель для пленок проявочной стороной вниз. Задвигайте пленку пока все кадры на разместятся в держателе прозрачных оригиналов.

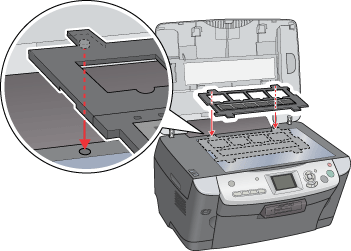

3) Разместите держатель прозрачных оригиналов на планшете таким образом, чтобы полоса сканирования 35-мм слайдов находилась в центре планшета сканера.
в) Размещение слайдов 35 мм
1) Разместите держатель прозрачных оригиналов на планшете таким образом, чтобы полоса сканирования 35-мм пленки находилась в центре планшета сканера

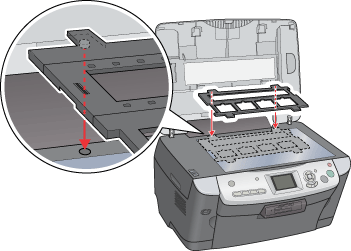

2) Разместите 35-мм слайды в держателе, как это показано ниже
2. Запуск приложения и сканирование. Пользователи могут раскрыть драйвер из любого приложения, поддерживающего стандарт TWAIN.

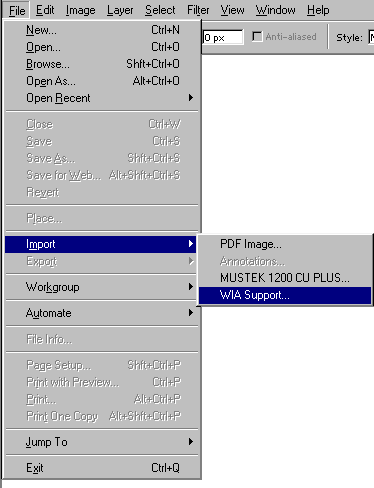

Один из вариантов вызвать программу в среде PhotoShop

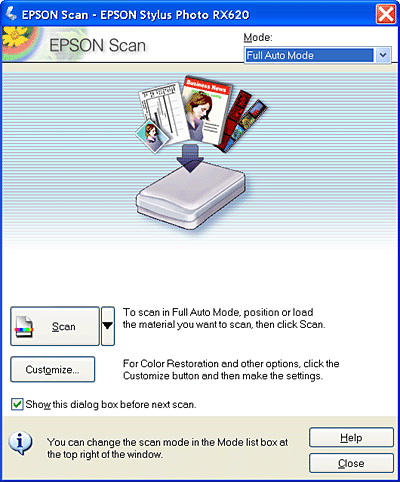

Откроется окно режима ожидания.
