Мощность всей осветительной системы
Р = 1600 + 1120 = 2720 Вт.
Пример расчета. Над рабочим столом на высоте 0,8 м установлены два светильника типа МЛ-2х80 с V-образными лампами ЛБU80.

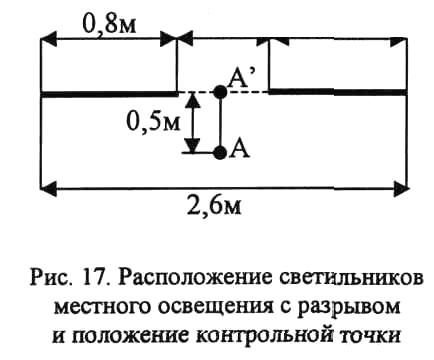

Необходимо оценить соответствие нормативным требованиям Е = 400 лк освещенности на рабочей поверхности. Схема расположения светильников представлена на рис. 17.
Р
Из светотехнических характеристик светильников известны кривые распределения силы света (см. табл. П12 приложения).
Световой поток лампы ЛБU80 - 3680 лм, при разрыве > 0,5-h плотность светового потока определяется для сплошного участка
Ф = (3680 2) : 0,8 = 9200 лм/м.
Каждый полуряд дополняется до точки А, тогда длина полуряда
L =0,8+ 0,5 = 1,3м,
следовательно, L'= 1,3 : 0,8 = 1,6; р'= 0,5: 0,8 =0,63.
Значение вспомогательной функции для полуряда.(р',L') = 0,45 и = 35°.
Для добавленного отрезка р' = 0,63 L'= 0,5 : 0,8 = 0,63, вспомогательная функция (р',L') = 0,28.
Для фактического участка (р',L') = 0,45 - 0,28 = 0,17.
По табл. 12 I35 = 164 кд (для суммарного потока ламп в светильнике -1000 лм). Тогда суммарная относительная освещенность
лк.
Искомая освещенность рабочей поверхности
=
472 лк.
По результатам расчета освещенность рабочей поверхности соответствует нормативным требованиям.
Естественное освещение
Помещения с постоянным пребыванием людей должны иметь, как правило, естественное освещение, характеризуемое отношением естественной освещенности, создаваемой внутри помещения светом неба Ев (непосредственным или отраженным), к значению наружной освещенности земной поверхности от небосвода Ен, выраженным в процентах. Это отношение принято называть коэффициентом естественной освещенности КЕО (е).
е
=
100%.
Естественное освещение подразделяется на боковое, если световые проемы (окна) расположены в наружных стенах; верхнее, если световые проемы устроены в фонаре, в крыше, в стенах, в местах перепада высот здания; комбинированное - сочетание верхнего и бокового освещений. Нормированные значения КЕО приводятся из СНиП 23-05-95 в табл. П1 приложения. Для производственных помещений со зрительными работами 1-3-го разряда нормируется только совмещенное освещение -освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным.
Нормированное
значение КЕО (еn)
для зданий, располагаемых в различных
районах, следует определять по формуле
еn
= е mN,
где N -номер группы, административного
района (табл. П14 приложения); е
- значение КЕО по табл. П1 и П2 приложения;
mN
- коэффициент светового климата по
табл.14. Для обеспечения нормированного
значения КЕО площадь световых проемов
при боковом освещении определяют по
формуле
,
при верхнем
,
где
еn
- нормированное значение коэффициента
естественной освещенности, КЕО; S
- площадь пола помещения;
-. коэффициент запаса по табл. ПЗ
приложения; -
световая характеристика окна, определяется
по табл.16;
-
коэффициент здания, учитывающий затенение
окон противостоящими зданиями,
определяемый по табл.15;
-общий коэффициент светопропускания,
определяется по формуле
0=
12
34
5,
где
1-
коэффициент светопропускания материала
по табл.18; 2
-коэффициент, учитывающий потери света
в переплетах светопроема по табл.19;
3- коэффициент, учитывающий потери света в несущих конструкциях по табл.20 (при боковом освещении 3= 1); 4 - коэффициент, учитывающий потери света в солнцезащитных устройствах по табл.17; 5-коэффициент, учитывающий потери света в защитной сетке, фонарями, принимают равным 0,9; r1 - коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию, определяемый по табл.21; ηф - световая характеристика фонаря или светового проема в плоскости покрытия; r2 - коэффициент, учитывающий повышение КЕО при верхнем освещении благодаря свету, отраженному от поверхностей помещения; Кф- коэффициент, учитывающий тип фонаря.
139 Таблица 14
