6.2. Съемники, последовательность расчета

6. 2. 1. Силы в прессовых соединениях

Исходным параметром при проектировании съемников является усилие запрессовки (выпрессовки) деталей.

Наибольшая сила запрессовки, необходимая для сборки продольно-прессового соединения с гарантированным натягом

Р_з = f_зπpdL, Н, (102)

где f_з - коэффициент трения при запрессовке;

р - удельное давление на поверхности контакта, Н/м²;

d - диаметр охватываемой детали, м;

L - длина запрессовки, м.

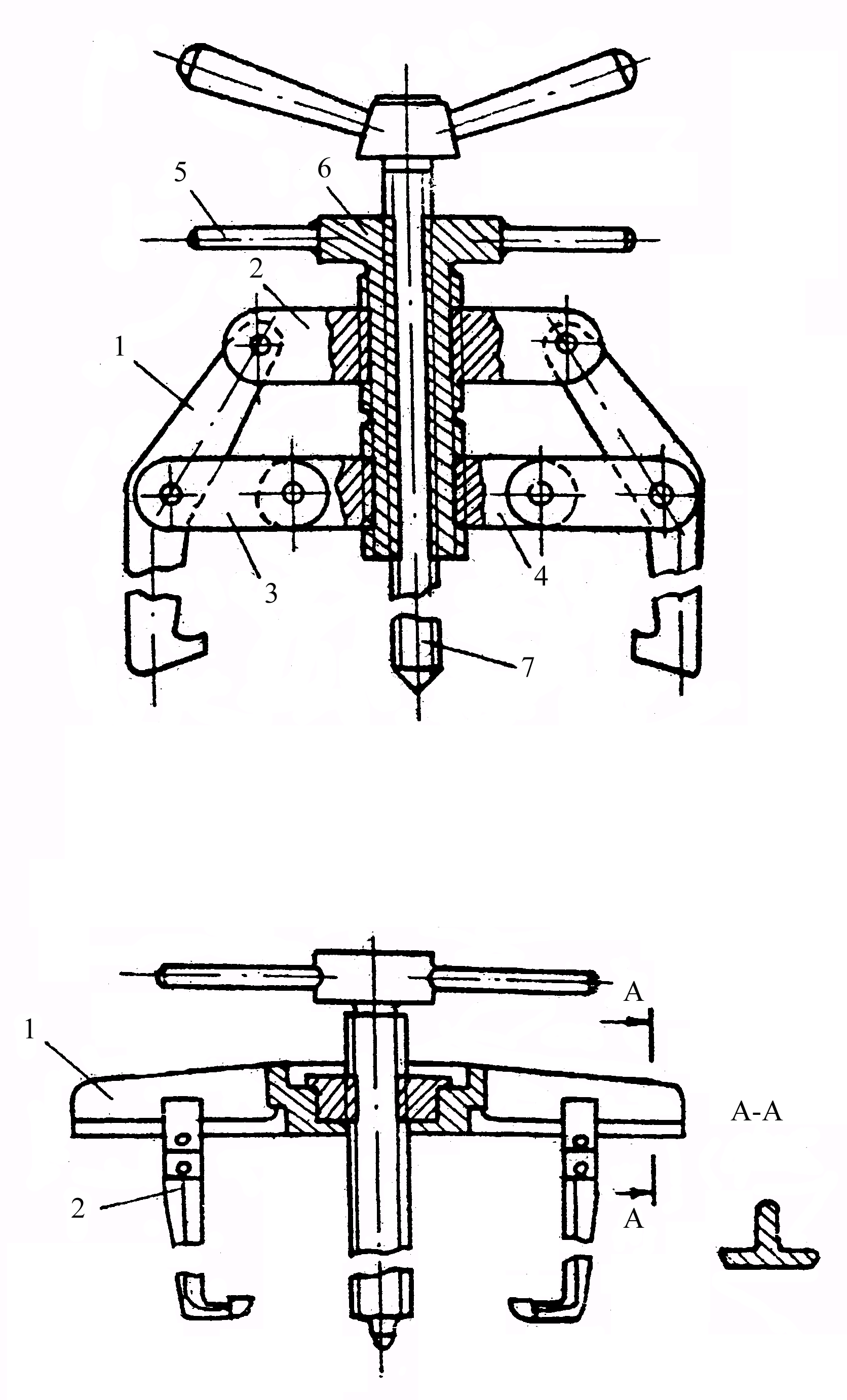

Рис. 20. Универсальный съемник: 1 – лапка; 2 – планка; 3 – тяга; 4 – траверса; 5 – вороток; 6 – втулка; 7 - винт

Рис. 21. Съемник с Т-образной планкой: 1 – планка; 2 – передвижная лапка

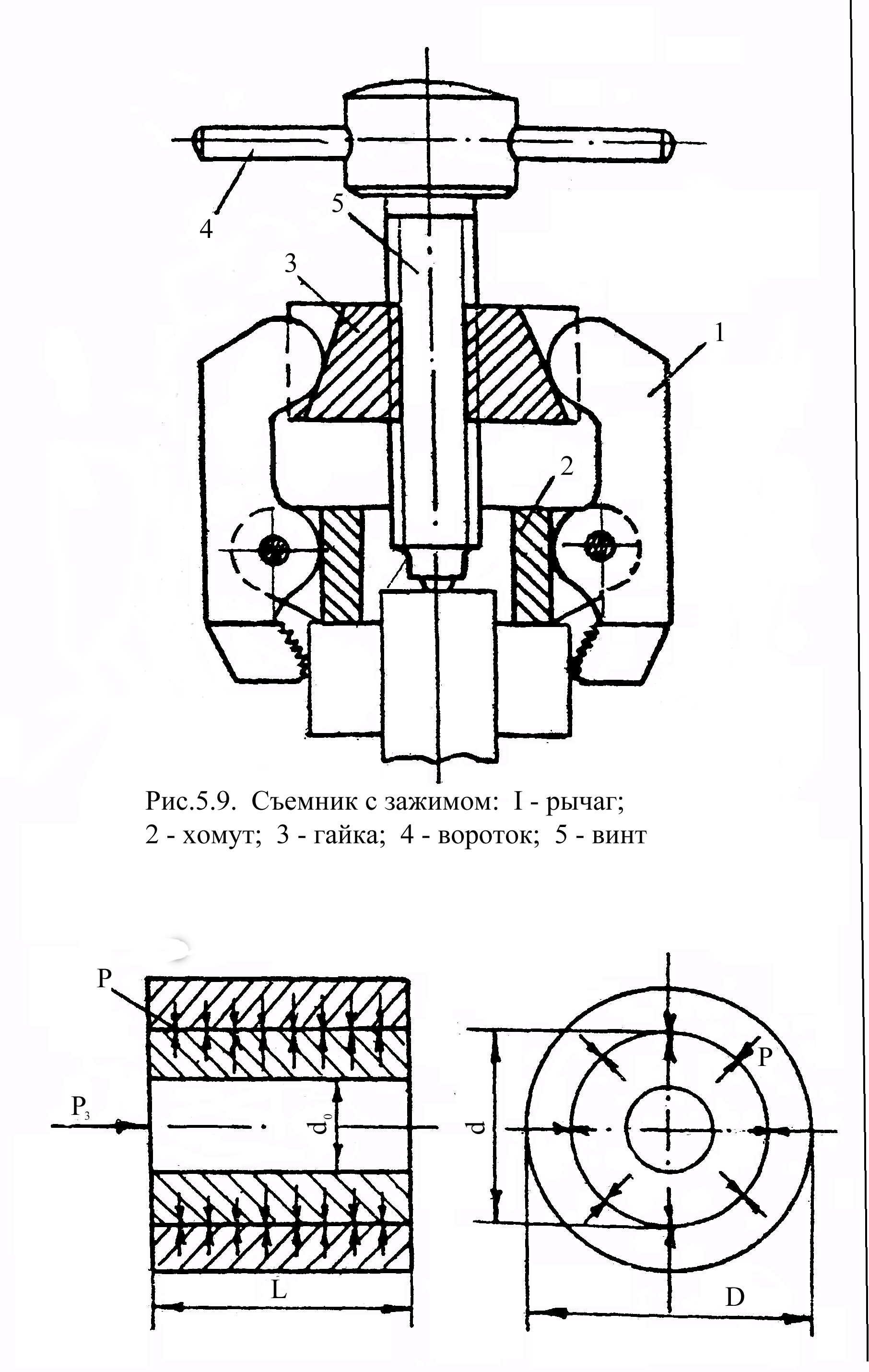

Рис.22. Съемник с зажимом: I – рычаг; 2 – хомут; 3 – гайка; 4 – вороток; 5 – винт

6.2.2. Расчет элементов винтового съемника

Основным элементом конструкции винтового приспособления для зажатия, запрессовки, выпрессовывания и других работ является силовой винт. Расчет силового винта совершенно аналогичен расчету винта домкрата и здесь не приводится. Однако необходимо отметить, что в винтовых приспособлениях допускается применение винтов с метрической резьбой. Внутренний диаметр резьбы при этом не превышает, как правило, 20 мм. Более толстые винты рекомендуется изготавливать с упорной, трапецеидальной или прямоугольной резьбами.

Траверса (планка) съемника рассчитывается на изгиб от силы винта как балка на двух опорах, считая опоры на осях двух тяг. Опасное сечение находится посередине траверсы. В некоторых съемниках, имеющих траверсу значительной длины, в соответствии с изменением изгибающего момента высота ее делается переменной: на концах - меньше, в середине - больше.

Лапки (тяги) передают усилие при распрессовывании соединения от силового винта снимаемой детали. Их рассчитывают на растяжение от силы Q₁ = Q/n (где n - число лапок) при том условии, что лапки расположены параллельно оси винта. Если лапки расположены к оси под некоторым углом γ, то расчетное усилие определится как Q_l = Q/ncosγ. Оси, которыми лапки соединяются с траверсой съемника, рассчитывают на силу Q_l, исходя из размеров и посадки этих осей в их гнездах. Если оси имеют сравнительно большую длину и посажены в отверстиях траверсы с большим зазором, их рассчитывают на изгиб как балку, свободно лежащую на двух опорах.

По соображениям прочности следует длину этих осей брать возможно меньшей. Кроме того, осуществляя плотную посадку осей б отверстиях, добиваются, чтобы оси работали не на изгиб, а на срез, что с прочностных позиций несравненно выгоднее. Поэтому такое сочленение встречается почти во всех съемниках.

Захватывающие концы лапок рассчитывают на изгиб от нагрузок Q_l. Работают они как консольная балка; наибольшее напряжение изгиба возникает в месте перехода концов к телу лапок. Поэтому высота концов здесь бывает наибольшей.

В случае возникновения неясностей студентам следует обратиться к информационным ресурсам дисциплины изложенных в следующих источниках: [6], с.3...47; [7], с.7...12; [8], с.6...15; [10], с.31...33; [11], с.5...11.

После завершения работы с теоретическим материалом по каждой теме студенты отвечают на вопросы для самопроверки.

Вопросы для самопроверки

1. На какие группы подразделяются съемники?

2. Из каких основных частей состоит винтовой съемник?

3. Из каких основных частей состоит рычажный съемник?
