4. Проницаемость
Проницаемостью называется средневзвешанная площадь пор горных пород, через которые фильтруются флюиды или газ при создании градиента давления. Для характеристики проницаемости пород нефтесодержащих пластов введены понятия абсолютной, фазовой и относительной проницаемостей.
Под абсолютной принято понимать проницаемость пористой среды, которая определена при движении в ней лишь одной какой-либо фазы (газа или однородной жидкости), химически инертной по отношению к породе при наличии в поровом пространстве только одной этой фазы. Абсолютная проницаемость зависит только от физических свойств породы.
Фазовой (
)
(эффективной) называется проницаемость
пород для данного газа или жидкости при
наличии или движении в порах многофазных
систем. Величина ее зависит не только
от физических свойств пород, но также
от степени насыщенности порового
пространства жидкостями или газом
и от их физико-химических свойств.
Относительной
проницаемостью (
)
пористой среды называется отношение
фазовой (эффективной) проницаемости
этой среды для данной фазы к абсолютной.
Физический смысл проницаемости - площадь поперечного сечения фильтрующих каналов и пустот в г/п. Для оценки проницаемости горных пород обычно пользуются линейным законом фильтрации Дарси, по которому скорость фильтрации жидкости в пористой среде прямо пропорциональна перепаду давления и обратно пропорциональна динамической вязкости жидкости и длине пористой среды:
|
(1) |
где: Q – объемный расход жидкости в единицу времени; - динамическая вязкость жидкости; - скорость фильтрации жидкости через пористую среду; F – площадь фильтрации; p – перепад давления; L – длина пористой среды; k – коэффициент пропорциональности, называемый коэффициентом проницаемости, который из (1) равен:
|
(2) |
Размерность параметров уравнения Дарси в разных системах измерения единиц указана в таблице 4.4.1.
Таблица 4.4.1
Размерность параметров уравнения Дарси
Величина |
Размерность |
||
СИ |
СГС |
НПГ |
|
Объемный дебит, Q |
м3/с |
см3/с |
см3 /с |
Площадь поперечного сечения фильтра, F |
м2 |
см2 |
см2 |
Длина фильтра, L |
м |
см |
см |
Перепад давления,
|
Па |
дн / см2 |
атм |
Вязкость жидкости,
|
Па*с |
дн* с/см2 |
спз (сантипуаз) |
Проницаемость, Кпр |
м2 |
см2 |
мкм2 (Дарси) |
В системе СИ коэффициент проницаемости измеряется в м2;
в системе СГС [ kпр ] = см2;
в системе НПГ (нефтепромысловой геологии) [ kпр ] = Д (Дарси).
Лабораторная работа № 5
ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА АБСОЛЮТНОЙ ПРОНИЦАЕМОСТИ ГОРНЫХ ПОРОД ПРИ СТАЦИОНАРНОЙ ФИЛЬТРАЦИИ ГАЗА
ЦЕЛЬ РАБОТЫ: Определение абсолютной проницаемости образцов горной породы на установке стационарной фильтрации газа.
Сущность метода заключается в определении постоянной (стационарной) скорости фильтрации газа через образец горной породы в линейном направлении под действием разности давлений.
Проницаемость рассчитывается по закону Дарси:
, (1)
или
(2)
Уравнения (1) и (2) справедливы при движении несжимаемой жидкости. В случае течения газа в формуле для проницаемости (2) необходимо внести уточнения, учитывающие сжимаемость газа. Пусть через образец пористой среды движется газ (рис. 4.4.1), на входе в образец давление равно Р1, расход – Q1, на выходе – соответственно Р2 и Q2.

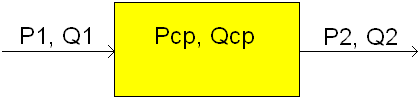

Рис. 4.4.1. Схема течения газа через образец пористой среды.
Для несжимаемой жидкости объемные скорости течения Q1 и Q2 были бы равны. Для газа же, в силу его сжимаемости, Q1 ≠ Q2 и в формуле (2) следует заменить Q на средний расход газа в образце Qср.
При изотермических условиях (Т=const) объем газа (V) зависит от давления (Р) по закону Бойля – Мариотта:
P.V=const (3)
Запишем закон (3) для трех положений – до образца, после образца и в образце:
V1. P1 = V2. P2 = Vср. Pср , (4)
или после деления на время t:
Q1. P1 = Q2. P2 = Qср. Pср. (5)
Из (5) имеем:
.
(6)
Учтем, что среднее давление (Рср) в образце равно:
,
(7)
подставим (7) в (6):
.
(8)
Подставляем выражение (8) в (2):
.
(9)
Расход (Q2) вытекающего из образца пористой среды газа измеряется при атмосферном давлении, т.е. давление на выходе (Р2) равняется барометрическому давлению (Рбар):
Р2 = Рбар. (10)
Учитывая также:
Р1 = Р2 + ΔР = Рбар + ΔР, (11)
получим:
,
(12)
где k – коэффициент газопроницаемости, измеренный при заданном среднем давлении в образце, 10-3 мкм2 (миллидарси);
- расход газа, замеренный на выходе из
образца (при атмосферных условиях),
см3/с;
V – объем газа, прошедший через образец, см3;
μ – вязкость газа при условиях фильтрации (Рср, t 0C), мПа*с (миллипаскаль*секунда), численные значения μ в зависимости от температуры приведены в таблице 2;
ΔР – перепад давления на образце между входом и выходом, 0.1 МПа (атм);
Рбар – барометрическое давление, 0.1 МПа (атм);
L – длина образца, см;
F – площадь поперечного сечения образца, см2.
НЕОБХОДИМАЯ АППАРАТУРА И ПРИБОРЫ: Установка для измерения газопроницаемости (рис. 4.4.2), барометр, секундомер.

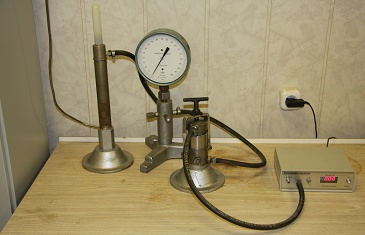

Рис. 4.4.2. Установка для измерения газопроницаемости.

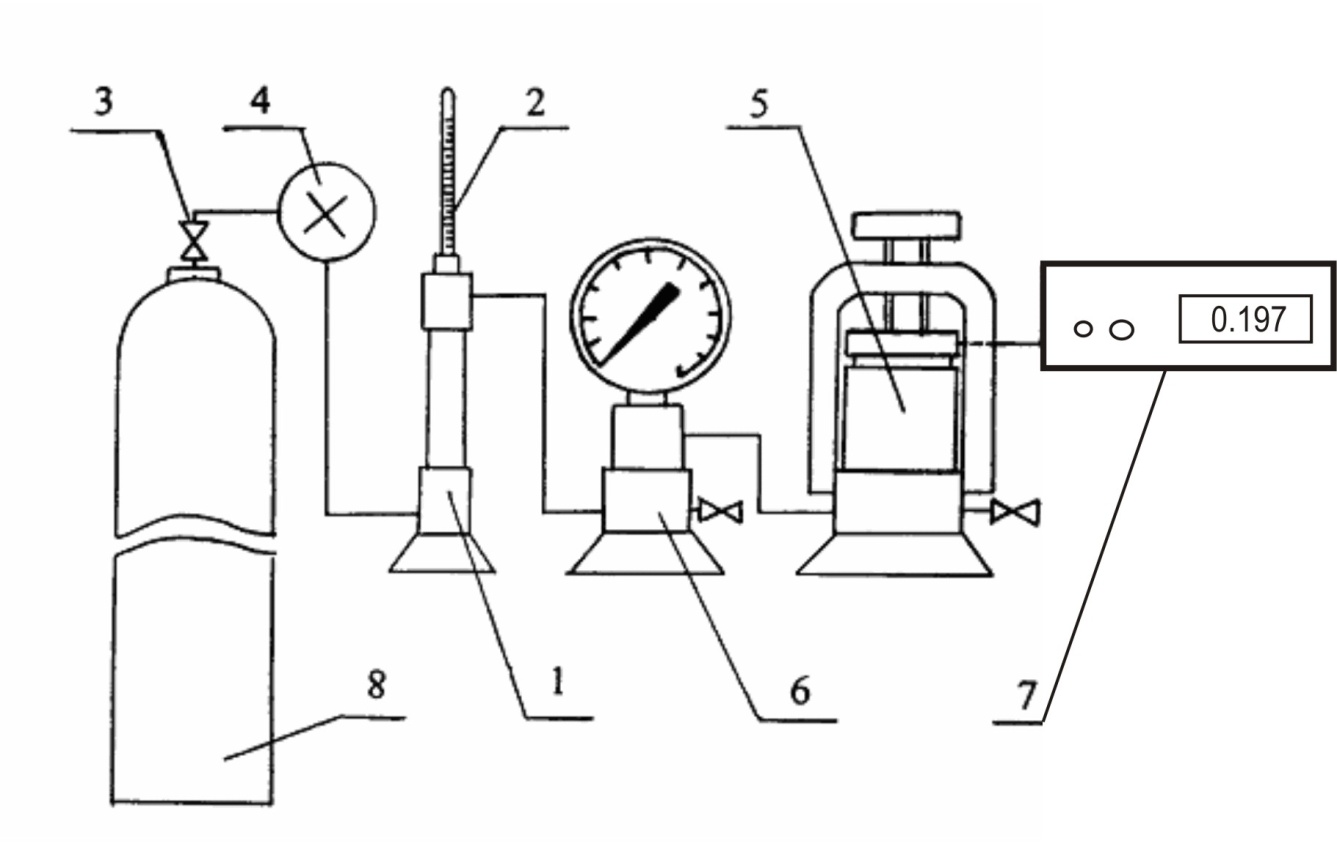

Схема установки следующая (рис. 4.6.3). В установку газ поступает от источника давления - баллона (8) через редуктор (4), хлоркальциевую трубку (1) с термометром (2), где газ освобождается от водяных паров, образцовый манометр (6), в кернодержатель с исследуемым керном (5), затем в газовый счетчик (7) и уходит в атмосферу.
1 – хлоркальциевая трубка; 2- термометр; 3 – вентиль на газовом баллоне;
4 - газовый редуктор; 5 – кернодержатель; 6 – образцовый манометр;
7 – газовый счетчик; 8 – газовый баллон.
Рис. 4.4.3. Схема приборов для определения газопроницаемости горных пород.
Подача газа регулируется редуктором и измеряется с помощью газового счетчика. Избыточное давление перед образцом измеряется образцовым манометром, давление после образца равно атмосферному (барометрическому) и определяется барометром-анероидом. Температура проходящего через образец газа фиксируется термометром.
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ:
1. Измерить длину и диаметр образца и установить его в кернодержатель.
2. Закрыть редуктор, поворотом установочного винта против часовой стрелки и открыть вентиль на баллоне с воздухом.
3. Регулируя установочным винтом на редукторе, /поворот по часовой стрелке/ задать избыточное давление на входе в образец, контролируя значение давления по манометру, а объем проходящего воздуха по газовому счетчику.
4. Через 1-1.5 мин с момента установления давления (создание установившегося режима фильтрации газа через образец) на входе в образец, снять отсчет по образцовому манометру и с помощью газового счетчика определить расход воздуха через образец. Записать показания термометра и барометра.
5. Определить вязкость воздуха в зависимости от температуры и давления по таблице 4.4.2.
6. Опыт повторить на 35 режимах (для разных p и Qг), рекомендуемый интервал изменения избыточного давления составляет 0.10.8 МПа, /например: 1; 3; 5; 7; 8 кгс/см2).
7.Результаты опытов занести в табл. 4.4.3 и сосчитать абсолютную газопроницаемость для каждого режима и среднее значение.
8. Построить индикаторную линию.
9. Рассчитать абсолютную газопроницаемость образца горной породы графическим способом.
10. Сравнить графическое и среднее расчетное значения Кпрг.
Таблица 4.4.2.
Вязкость азота и воздуха в зависимости от температуры
Температура t, 0С |
Вязкость газа, мПа*с |
|
азот |
воздух |
|
10 |
0.01715 |
0.01758 |
11 |
0.01721 |
0.01763 |
12 |
0.01726 |
0.01768 |
13 |
0.01731 |
0.01773 |
14 |
0.01736 |
0.01778 |
15 |
0.01741 |
0.01783 |
16 |
0.01746 |
0.01788 |
17 |
0.01751 |
0.01793 |
18 |
0.01756 |
0.01798 |
19 |
0.01761 |
0.01803 |
20 |
0.01766 |
0.01812 |
21 |
0.01768 |
0.01818 |
22 |
0.01771 |
0.01822 |
23 |
0.01773 |
0.01829 |
24 |
0.01776 |
0.01834 |
25 |
0.01778 |
0.01840 |
26 |
0.01782 |
0.01845 |
27 |
0.01786 |
0.01849 |
28 |
0.01791 |
0.01854 |
29 |
0.01795 |
0.01858 |
30 |
0.01799 |
0.01863 |
31 |
0.01803 |
0.01867 |
32 |
0.01807 |
0.01872 |
33 |
0.01812 |
0.01877 |
34 |
0.01816 |
0.01881 |
35 |
0.01820 |
0.01886 |
36 |
0.01824 |
0.01890 |
37 |
0.01828 |
0.01895 |
38 |
0.01833 |
0.01899 |
39 |
0.01837 |
0.01904 |
40 |
0.01841 |
0.01909 |
Таблица 4.4.3
Данные лабораторных исследований
№ п/п |
Наименование измеряемых величин |
Обозна-чение |
Ед. измерения |
Результаты опытов |
||||
1 |
2 |
3 |
4 |
5 |
||||
1 |
Диаметр образца |
D |
см |
|
|
|
|
|
2 |
Длина образца |
L |
см |
|
|
|
|
|
3 |
Площадь сечения образца |
F |
см2 |
|
|
|
|
|
4 |
Температура |
t |
град. С |
|
|
|
|
|
5 |
Барометрическое давление |
Рбар |
мм. рт. ст |
|
|
|
|
|
|
|
|
атм |
|
|
|
|
|
6 |
Вязкость воздуха |
|
мПа.с |
|
|
|
|
|
7 |
Давление после образца |
|
|
|
|
|
|
|
|
абсолютное: |
Р2 |
атм |
|
|
|
|
|
8 |
Перепад давления на образец: |
ΔР |
атм |
|
|
|
|
|
9 |
Давление перед образцом абсолютное |
Р1 |
атм |
|
|
|
|
|
10 |
Расход газа |
Q2 |
см3/с |
|
|
|
|
|
11 |
Коэффициент абсолютной проницаемости керна |
Кпрг |
10-3 мкм2 (мД) |
|
|
|
|
|
КОНТРОЛЬНЫЕ ВОПРОСЫ:
Что называется проницаемостью?
Объясните физический смысл абсолютной проницаемости.
Вывести формулу для определения абсолютной газопроницаемости.
Назвать единицы измерения проницаемости в системе СИ и в смешанной системе единиц.
Фазовая и относительная проницаемости.
Значение проницаемости в нефтепромысловом деле.
В каких пределах изменяется коэффициент проницаемости нефтяных и газовых пластов?
Какое влияние на абсолютную проницаемость оказывает p, , ,Q.
Как может измениться коэффициент газопроницаемости образца горной породы, если увеличить перепад давления на образце в два раза.
Как может измениться коэффициент газопроницаемости образца горной породы, если температура газа уменьшится в два раза.
