Определение кинематической вязкости моторного масла
Цель работы: определить кинематическую вязкость масла при температурах 100°С, 50°С и 20°С; построить вязкостно-температурную характеристику
масла; определить значение ν50/ ν100, индекс вязкости и класс вязкости, к которой принадлежит данное масло.
Теоретические сведения
Вязкость является одним из основных параметров, характеризующих эксплуатационные свойства моторных масел.
Так как в двигателях внутреннего сгорания масло работает в широком диапазоне температур, необходимо, чтобы при рабочих температурах оно обладало достаточной вязкостью, обеспечивающей надежность масляного слоя, а при пониженных температурах имело бы хорошую подвижность и возможно меньшую вязкость.
Вязкость масел при понижении температуры возрастает, а при повышении - снижается. Особенно быстро вязкость изменяется при низких температурах. Чем более полого протекает вязкостно-температурная кривая, называемая вязкостно-температурной характеристикой масла, т.е. чем меньше изменяется вязкость при изменении температуры, тем лучше будут эксплуатационные качества масла.
Вязкостно-температурные свойства масел нормируются по стандарту величиной кинематической вязкости при 100°С и максимально допустимым отношением кинематической вязкости при 50°С к кинематической вязкости при 100°С, а для зимних масел - предельными значениями вязкости при 0°С.
Вязкостью называется свойство жидкости оказывать сопротивление перемещению одних слоев относительно других под действием внешних сил. Величину вязкости измеряют в динамических и кинематических единицах.
Единицей динамической вязкости является паскаль-секунда - динамическая вязкость среды, касательное напряжение в которой при ламинарном течении и при разности скоростей слоев, находящихся на расстоянии 1 м по нормали к направлению скорости, равной 1м/с, равно 1Па. Паскаль-секунда (Па×с) -значительна по своему размеру и, поэтому для выражения динамической вязкости жидкости, целесообразно применять дольную единицу - миллипаскаль-секунду (мПа×с). Так, например вода при 20°С имеет динамическую вязкость 1,01 мПа×с, ртуть - 1,59, бензол - 0,65,метиловый спирт - 0,59 мПа×с.
Вязкость моторных масел обычно выражают в единицах кинематической вязкости. Кинематической вязкостью называется отношение динамической вязкости жидкости к ее плотности при температуре определения. Размерность кинематической вязкости – м2/с, мм2/с. В старых единицах (СГС) кинематическую вязкость измеряли в стоксах (Ст) или сантистоксах (сСт). Размерность стокса -см2/с. Вязкость дистиллированной воды при 20°С составляет 1сСт.
Для нефтепродуктов наиболее распространено определение кинематической вязкости с помощью капиллярных вискозиметров (рис.1).
Метод определения кинематической вязкости жидкости с помощью капиллярных вискозиметров основан на том, что вязкость жидкости прямо пропорциональна времени протекания одинаковых количеств через один и тот же капилляр, обеспечивающий ламинарность потока.
Рис. 1 Прибор для определения кинематической вязкости.
Капиллярный вискозиметр представляет собой стеклянную U-образную трубку, в одном колене которой имеются два калиброванных объема, переходящих в капиллярную трубку, а в другом колене имеется расширенная ёмкость для нагревания масла. Вискозиметры калибруют на заводе-изготовителе, поэтому к каждому прибору прилагается паспорт, в котором указан диаметр капилляра и постоянная вискозиметра «С», выраженная в сCт/с. Умножив постоянную вискозиметра на время в секундах движения жидкости из одного объема, получают значение кинематической вязкости при температуре определения, т.е.
где ν - кинематическая вязкость в сCт; С - постоянная вискозиметра, сCт/с; τ -время движения жидкости через капилляр, с.
Таблица 1
Параметры вискозиметра ВПЖ-1, ВПЖТ-1
Номинальное значение постоянной С, мм2/с2 |
Диапазон измерения вязкости, мм2/с |
d |
D±0,2 |
D1±1,0 |
Объем измерительного резервуара V, см3 |
||||
ВПЖ-1 |
ВПЖТ-1 |
||||||||
Номин |
Пред. откл. |
Номин. |
Пред. откл. |
ВПЖ-1 |
ВПЖТ-1 |
||||
0,003 |
От 0,6 до 3 включ. |
0,34 |
± 0,02 |
0,34 |
± 0,007 |
2,50 |
7,0 |
1,5±0,2 |
1,5±0,08 |
0,01 |
От 2 до 10 включ. |
0,54 |
0,54 |
± 0,01 |
3±0,3 |
3,0±0,15 |
|||
0,03 |
От 6 до 30 включ. |
0,86 |
± 0,03 |
0,86 |
± 0,02 |
4,00 |
6,2±0,3 |
6,2±0,30 |
Рис.2. Вискозиметр: ВПЖ-1, ВПЖТ-1
Интенсивность изменения вязкости с повышением или понижением температуры определяется показателем, который называется индексом вязкости (ИВ). Он определяется путем сравнения вязкости данного масла с двумя эталонными маслами, вязкостно-температурные свойства одного из которых приняты за 100, а второго за 0 единиц. Индекс вязкости определяют по номограмме (рис.3) расчетным путем или по специальным таблицам. Для определения индекса вязкости по номограмме необходимо знать значения кинематической вязкости масла при температурах 50 и 100 °C. Чем выше индекс вязкости, тем более пологой кривой характеризуется моторное масло и тем лучше его вязкостно-температурные свойства (рис.3).
Рис.3. Номограмма для определения индекса вязкости масл
Таблица 2
Классы вязкости моторных масел
Таблица3 – Характеристика бензиновых масел
Показатель |
Марка масла |
|||||||
М-8-В2 |
М-10-В2 |
М-8-Г2 |
М-10-Г2 |
М-8-Г2к |
М-10-Г2к |
М-8-Дм1 |
М-10-Дм |
|
Вязкость кинематическая, мм2/с: при 100 ºС при 0 ºС |
7,5–8,5 1200 |
10,5–11,5 – |
7,5–8,5 1200 |
10,5–11,5 – |
7,5–8,5 1200 |
10,5–11,5 – |
8,0–8,5 – |
Не менее 1,1 – |
Индекс вязкости, не менее |
90 |
85 |
85 |
85 |
95 |
95 |
102 |
90 |
Таблица 4 – Соответствие вязкости по ГОСТ 17479.1-85 и SAE классификаций
Класс SAE |
Россия |
Назначение |
Класс SAE |
Россия |
Назначение |
Класс SAE |
Россия |
Назначение |
0W |
– |
Зимние |
20 |
6 |
Летние |
5W/20 |
3з/8 |
Всесезонные |
5W |
3з |
20 |
8 |
10W/20 |
4з/6 |
|||
10W |
4з |
30 |
10 |
10W/20 |
4з/8 |
|||
15W |
5з |
30 |
12 |
10W/30 |
4з/10 |
|||
20W |
6з |
40 |
14 |
15W/30 |
5з/10 |
|||
25W |
– |
40 |
16 |
15W/30 |
5з/12 |
|||
|
|
|
50 |
20 |
20W/30 |
6з/10 |
||
|
|
|
60 |
– |
20W/30 |
6з/12 |
||
|
|
|
|
|
|
20W/40 |
6з/14 |
|
|
|
|
|
|
|
20W/40 |
6з/16 |

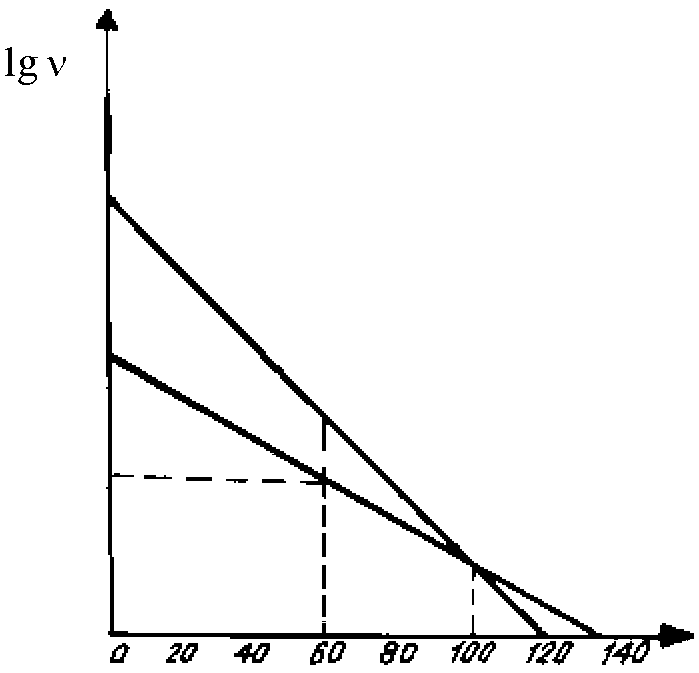

Рис.4. Зависимость вязкости масла от температуры: в полулогарифмических координатах
