Ассортимент пинс
НГ-216 (ТУ 38 101427—76)—защитное пленочное покрытие, выпускают трех марок: А, Б и В.
Марка А — для защиты от коррозии наружных поверхностей деталей из черных и цветных металлов, которые хранят на открытых площадках и на складах в особо жестких, жестких и средних условиях.
Марка Б —
для
защиты от коррозии наружных поверхностей
из черных и цветных металлов (в том числе
подкузовной части и группы мотора
автомобилей), а также для хранения
запасных частей в жестких и средних
условиях.
Марка В —для консервации запасных частей из черных и цветных металлов, хранящихся в средних и легких условиях.
НГМ-МЛ (ТУ 38 101767—84)—защитный тиксотропный состав для защиты от коррозии внутренних полостей кузовов автомобилей. Наносят в скрытые сечения автомобиля распылением; температура продукта при распылении должна быть не ниже 18 °С.
Мовиль (ТУ 6-15-11-31—99) —автоконсервант порогов, предназначен для защиты от коррозии внутренних поверхностей деталей коробчатого сечения корпуса и съемных частей кузова новых и бывших в эксплуатации автомобилей. Наносят кистью или распылением.
Мольвин-МЛ (ТУ 38 101894—81)—защитный тиксотропный материал, предназначен для защиты от коррозии внутренних полостей и кузовов автомобилей. Наносят методом безвоздушного распыления на конвейере; перед применением продукт следует перемешать.
Ингибит-С (ТУ 38 401606—86)—защитный материал, применяют для защиты от коррозии сельскохозяйственной техники при межсезонном хранении. Наносят при температуре не менее 5°С и влажности не более 70% методом безвоздушного или пневматического распыления, окунанием или кистью.
Защитные водовытесняющие составы (ЗВВС). Эти составы относятся к особому классу продуктов и содержат 20—60% растворителей (нефтяные, хлор- или фторорганические), 10—50% минеральных, синтетических или полусинтетических масел и до 30% комбинированных (антифрикционных, противоокислительных, противоизносных, загущающих) присадок. ЗВВС широко применяют на автомобилестроительных и ремонтных заводах, при обслуживании автомобилей. К отечественным продуктам этого типа относятся препараты серии УНИСМА, поступающие в продажу в аэрозольной упаковке.
Используют препараты для защиты от коррозии и облегчения отвинчивания резьбовых соединений в системе «болт — гайка», для смазывания дверных замков и других точных изделий, консервации запасных частей и инструмента, защиты сварных швов и заклепочных соединений, для облегчения запуска отсыревших двигателей (эффективно и быстро вода вытесняется из двигателя, устраняется утечка тока в системе зажигания).
Составы хорошо пропитывают продукты коррозии, поэтому весьма эффективны при обработке резьбовых и других соединительных соединений, а также ржавых поверхностей.
ТЕХНОЛОГИЯ
НАНЕСЕНИЯ СРЕДСТВ ВРЕМЕННОЙ ЗАЩИТЫ
Свойства и область использования средств для консервации автомобильных частей приведены в табл. 7.2, а технологические процессы их нанесения — в табл. 7.3. Применяя технический вазелин и веретенное масло для временной защиты, необходимо помнить, что эти средства не оказывают такого полного противокоррозионного действия, как средства, содержащие ингибиторы коррозии.
Консервационные масла. Представляют собой смесь минерального масла с присадками, например с ингибиторами, коррозии, с нейтрализующими средствами, а также с водовытес-няющими веществами.
Защита деталей консервационными маслами с добавками ингибиторов не требует проведения последующих работ по расконсервации, так как вязкость применяемого масла мала. В технологическом отношении наиболее пригоден для нанесения масла метод холодного погружения, который позволяет экономить тепловую энергию и сокращает продолжительность консервации.
Слой чистого минерального масла не защищает поверхность металла от проникновения пота рук рабочего. Только специальное консервационное масло хорошо смачивает поверхность металла, вытесняет воду, а также растворяет или эмульгирует электролиты и гидрофильные вещества. Пленка этого масла тормозит коррозию, вызванную потом и одновременно изолирует металл от действия внешних коррозионных факторов.
Таблица
7.2.
Польские средства для временной, защиты частей и агрегатов автомобиля
Название |
Номер стандарта или технических условий |
Характеристика |
Назначение |
Консерва- ционная смазка TDM |
PN-64/C-96146 |
Температура каплепадения не ниже 61°С, пенетри-рующая способность 25 (при температуре 25°С), кислотное число мак-симум 0,12 |
Консервация деталей, подвергаемых открытой транспортировке и хранению на воз- духе. Наносится окунанием в расплавленную смазку |
Консерва- ционная смазка LTG |
PN-63/C-96147 |
Температура каплепадения не ниже 55 °С, пенетри- рующая способность 80-120 (при температуре 25°С) кислотное число максимум 0,10 |
Консервация подшипников качения окунанием в горячий расплав |
Продолжение таблицы 7.2 |
|||
Название |
Номер стандарта или технических условий |
Характеристика |
Назначение |
Консерва- ционные смазки Антикор-1 ,-2 |
PN-73/C-96079 |
Температура каплепадения не ниже 55°С, кислотное число максимум 2,5 |
Консервация окунанием в горячий расплав дета- лей, подвергаемых открытой и частично закрытой транспортировке и хранению |
Консерва- ционное масло Антиколь-М |
PN-73/C-96077 |
Кинематическая вязкость, мм2/с 55—60 (при темпе- ратуре 50°С), кислотное число максимум 1,5, максимальное содержа- ние воды 0,03%, коррозионная стойкость 15 циклов |
Консервация запасных частей из стали, чугуна и цветных металлов, штамповок из лис- товой стали. Масло, разбавленное бензином (Антиколь-MR), может применяться для межоперационной защиты |
Концентрат W-68 |
WT-15-68/A |
Применяется как 5—10%-ная добавка к средству Антикор в качестве водовытесняющего компонента |
Для межоперационной защиты деталей и предохранения запасных частей при хранении в упаковке в крытых отапливаемых помещениях |
Рабоче-кон- - сервационное масло Анти-коль-505
|
PN-73/C-96087 |
Кинематическая вязкость 50—65 мм2/с (при темпе- ратуре 100°С), индекс вязкости 100, температура застывания не ниже ми-нус 25°С |
Консервация узлов двигателей внутреннего сгорания напериод транспортировки и хра- нения, а также на время длительных перерывов в эксплуатации . Возможна эксплуатация двигателя до 1500 км |
Консерва- ционное масло Антиколь-LT |
PN-70/C-96065 |
Кинематическая вязкость не ниже 60 мм2/с (при температуре 50°С), кислотное число максимум 0,1 |
Консервация подшипников качения холодным способом |
Рабоче-кон- сервационное масло Анти-коль-22 |
PN-73/C-96087 |
Кинематическая вязкость 22—28 мм2/с (при тем- пературе 50°С), индекс вязкости 60, температура застывания не выше 30°С |
Для консервации прецизионных частей двигателей внутреннего сгорания на период транспортировки и для хранения, а также для защиты двигателя при продолжительных перерывах в эксплуатации |
Рабоче-кон- сервационное масло Анти-коль-50 |
PN-73/C-96087 |
Кинематическая вязкость 47—60 мм2/с (при тем- пературе 50°С), индекс вязкости не ниже 70, температура застывания не выше минус 20°С |
Консервация узлов двигателей внутреннего сгорания на период транспортировки и хранения, а также длительных перерывов в эксплуатации. Возможна работа двигателя на масле до 500 км |
Продолжение таблицы 7.2 |
|||
Название |
Номер стандарта или технических условий |
Характеристика |
Назначение |
Тектил-506/ 506ЕН (импортируется) |
MTL-C-16173D |
Вязкость по вискозиметру Форд № 4 около 100 с, температура воспла- менения не ниже 41 °С, содержание твердого вещества не больше 58 %; время высыхания 1 ч, толщина покрытия 35-65 мкм |
Консервация прецизионных деталей на время транспортировки или длительного хранения на открытом воздухе. Нанесение покрытия производится распылением или погружением |
Флюидол-ML |
ZN-80/CZSP/D-14/47C |
Вязкость по вискозиметру Форд № 4 — 12 с, температура воспламенения не ниже 26 °С содержание твердого вещества не менее 35% |
Консервация скрытых полостей кузовов автомобилей |
Битекс
|
ZN-80/CZSP/D-14/471 |
Вязкость по вискозиметру Форд № 4 70 300 с, температура воспламенения не ниже 26°С, содержание твердого вещества не менее 40-60%, время высыхания 3—6 ч, толщина покрытия 100-250 мкм |
Для защиты нижних частей кузова, ходовой части и органов управления автомоби- ля от действия песка, камней, грязи, влаги, химических средств борьбы с гололедицей |
Консервационные смазки. В последние годы эти материалы применяются все реже. Они вытесняются консервационными маслами, а также композициями.
В ПНР производится широкий ассортимент консервационных смазок высокого качества. Применение этих средств ограничено вследствие образования толстого слоя покрытия и необходимости использования нагревательных устройств. Кроме того, процесс консервации характеризуется большой трудоемкостью и необходимостью длительного охлаждения деталей перед упаковкой в тару.
Консервационные композиции. Эти материалы (с растворителем и без растворителя) в последнее время применяются все чаще благодаря их небольшой стоимости и хорошему качеству покрытий.
К наиболее известным препаратам этой группы следует отнести Антикор-2R и W-68, применяемые для защиты автомобильных частей. Ланолиновые или восковые композиции применяются в форме растворов в бензине (Ланолин) или три-хлорэтилене с добавкой ингибиторов и соединений, улучшающих адгезию покрытия, а также консистенцию смеси.
Консервационные композиции без растворителей, получаемые из ланолина (Флюидол ОВ-2), дают более толстые покрытия. Они наносятся кистью без подогрева композиции на небольшие поверхности, например на цапфы валов, резьбы, шлифованные сопрягаемые поверхности.
Процесс нанесения покрытий кистью имеет низкую производительность и поэтому может использоваться только в труднодоступных местах и при выпуске небольшой серии изделий. При большом количестве запасных частей, а также в случаях, когда размеры изделий небольшие, а форма их разнообразная, рекомендуется защитные композиции наносить погружением в проволочных корзинах (рис. 7.3) или распылением. При консервации частей, подлежащих длительному хранению на открытом воздухе, рекомендуется перед помещением их в транспортировочную тару завернуть в парафинированную бумагу.

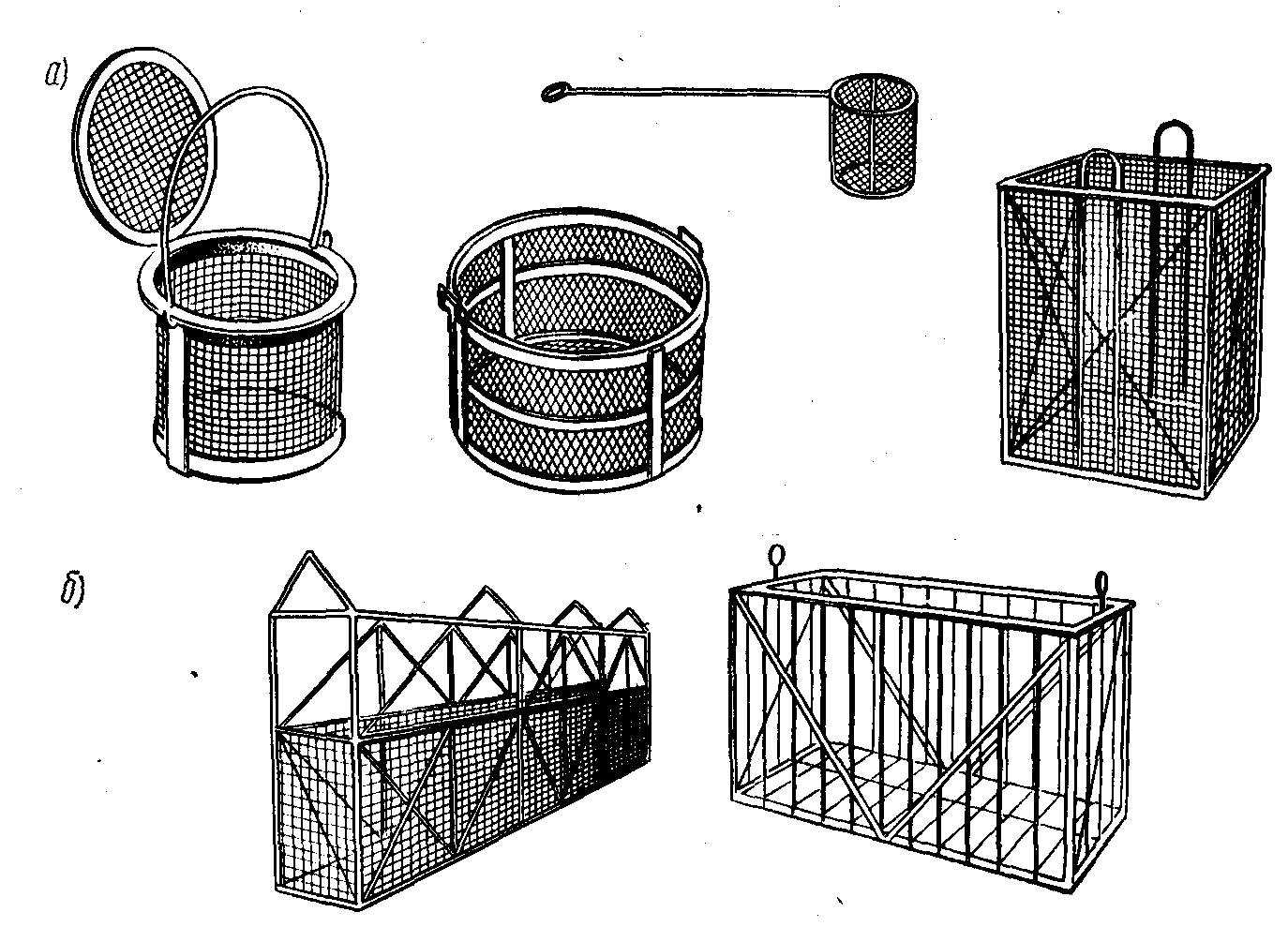

Рис. 7.3. Корзины для консервации окунанием: а — в масло; б — в расплавленную смазку
Рис. 7.4. Расконсервация деталей, покрытых пленочными снимаемыми полимерными покрытиями
Во многих случаях при консервации деталей защитное покрытие можно не удалять, как, например, у запасных частей и инструментов, законсервированных композицией W-68.
Таблица 7.3- Технология консервации запасных частей
Операция |
Оборудование |
Используемые материалы |
Продолжительность операции |
Особые указания |
Последовательность операций при различных технологических вариантах |
||
I |
II |
III |
|||||
Осмотр и укладка на транспортер |
Транспортер роликовый |
— |
Не регламентируется |
Детали нужно уложить так, чтобы растворы стекали с них |
1 |
1 |
1 |
Мойка в растворителе |
Ванна с перемешиванием раствора, имеющая скошенное дно и спускной кран |
Керосин Антикор |
5—10 мин |
Применяется при незначительном загрязнении предметов эмульсионными маслами |
2 |
– |
– |
Щелочная мойка |
Ванна с нагревательной рубашкой или змеевиком или душевая моечная машина |
Импурекс M-45S (температура 50–60°С); добавка BF-2 (температура 50-60°С) |
2—5 мин погружением или 1 — 2 мин распылением |
Применяется при сильном загрязнении маслами деталей простой конфигурации |
– |
2 |
– |
Мойка в горя- чей воде |
Ванна или про- ходная моечная установка |
Вода 60-90°С |
0,5—2 мин |
— |
— |
3 |
— |
Обезжиривающая мойка* |
Ванна для окраски со скошенным дном и спускным краном |
Керосин Антикор и 97 % -ный концентрат W-68 (3%) |
2—3 мин |
Для мокрых мало-загрязненных изделий простой формы применяется как единственная моечная операция |
– |
4 |
2 |
Консервация I
|
Ванна для окунания |
Масло Анти-коль-N или -LT** |
15-20 с |
Во время обработки детали необходимо периодически погружать и вынимать |
3 |
5 |
3 |
Консервация If |
То же |
То же |
10 С |
То же |
4 |
6 |
4 |
Удаление излишков противокоррозионного средства |
Желоб ванны, стол или центрифуга |
– |
Над ванной 1—2 мин, на столе 10 мин |
Если средство стекает плохо, консервацию надо проводить при 40°С |
5 |
7 |
5 |
Продолжение таблицы 7.3. |
|||||||
Операция |
Оборудование |
Используемые материалы |
Продолжительность операции |
Особое указание |
Последовательность операций при различных технологических вариантах |
||
I |
II |
III |
|||||
Непосредственная упаковка деталей |
Стол для упаковки , стеллажи и подставки |
Бумага LIK; пленка ПЭ 10— 100 мкм; липкая лента |
Не регламентируется |
Упаковка должна быть плотной, но не герметичной |
6 |
8 |
6 |
Упаковка в общую тару |
Стенд для упаковки |
Картонные коробки, поддоны, контейнеры |
То же |
На упаковке следует указать дату консервации и ее характеристику |
7 |
9 |
7 |

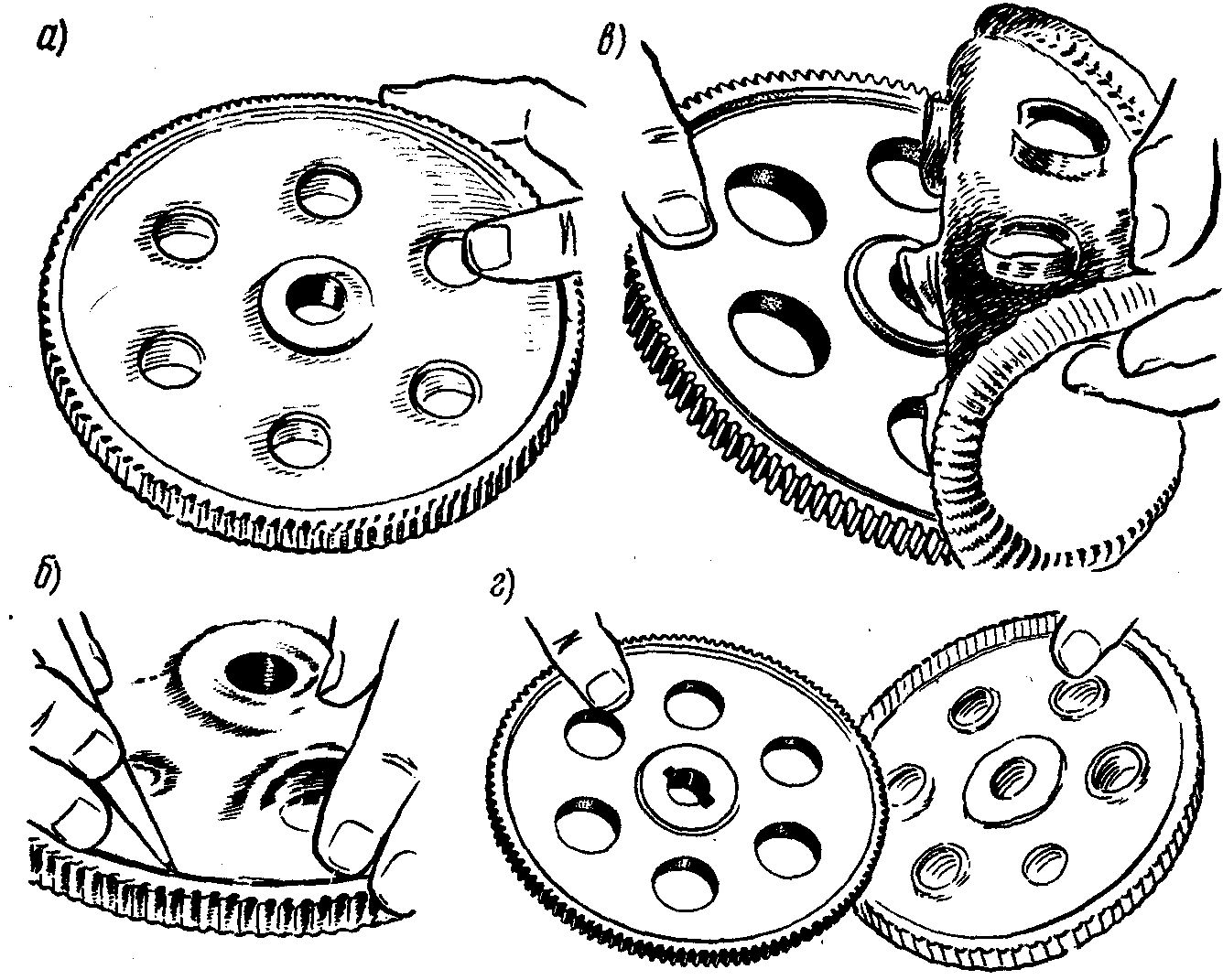

Рис.
7.5. Последовательность расконсервации
зубчатого колеса, покрытого
снимаемым пленочным покрытием: а — законсервированная деталь; б — рассечение пленки деревянным резцом; в — снятие покрытия; г — расконсервированная деталь и снятая пленка
Среди других композиций с растворителем следует назвать препараты, производимые в ПНР под названием Флюидол-N, -Т. Они находят применение для тонкопленочной консервации деталей с одновременным использованием для упаковки парафинированных бумаг. Они образуют полусухое, тонкое, светлое и не портящее внешнего вида изделия покрытие. Бензин и трихлорэтилен являются растворителями этих препаратов.
Водовытесняющие противокоррозионные композиции (W-68 или Деватоль) являются ценными средствами для тонкопленочной консервации, особенно в соединении с летучими ингибиторами коррозии.
Хорошим средством для временной противокоррозионной защиты автомобильных частей, имеющих острые кромки, являются полимерные защитные средства.
В ПНР такие препараты не выпускаются из-за отсутствия необходимого сырья (этил-целлюлозы и ацетанобутирата). Полимерные покрытия наносятся погружением деталей в расплав препарата. На рис. 7.4 и 7.5 показаны детали двигателя, которые целесообразно защищать такими средствами.
Таблица 7.4. Методы консервации деталей с применением летучих ингибиторов коррозии
Обозначение метода |
Характеристика метода |
Тип летучего ингибитора |
Упаковка |
Примеры примене- ния |
I |
Введение порошкообразного ингибитора внутрь изделия засыпанием или методом аэрозолирования |
Нитрит дициклогексиламина в форме порошка или гранул |
Закрытие отверстий водостойким материалом (заглушками) |
Внутренние полости закрытых камер и баков |
II |
После введения раствора летучего ингибитора коррозии внутрь изделия впрыскиванием или наполнением производится выпаривание растворителя |
Спиртовой раствор дициклогексиламина |
То же |
То же |
III |
Летучий ингибитор коррозии наносится на ткань, в которую упаковываются детали. Способ применяется в сочетании с консервацией маслами и без нее |
Ингибитор органического происхождения |
То же |
Внутренние детали двига- теля |
IV |
Обертывание бумагой, покрытой слоем летучего ингибитора |
Ингибитор коррозии органического происхождения или смесь двух ингибиторов |
Без упаковки или с дополнительной упаковкой в пленку, микровощенную бумагу или картонные коробки |
Запасные части автомоби- ля |
Продолжение таблицы 7.4. |
||||
Обозначение метода |
Характеристика метода |
Тип летучего ингибитора |
Упаковка |
Примеры примене- ния |
V |
Погружение деталей в водные или спиртовые растворы ингибиторов |
Ингибиторы коррозии органического и неорганического происхождения |
Пленка, картонные коробки, выложен- ные внутри парафинированной бумагой |
Мелкие запасные части, для которых не предусмотрено обертывание бумагой |
VI |
Обертывание дета- ли бумагой, покрытой летучим ингибитором коррозии с последующей упаковкой ее в отдельную тару |
Ингибитор коррозии органического происхождения |
Плотная единичная упаковка, например, в деревянный или пластмассовый ящик |
Законсервированные прецизионные детали |
VII |
Выкладывание ящика или коробки из гофрированного картона ингибированной бумагой |
Ингибиторы коррозии оргаческого происхождения |
— |
Мелкие металлические изделия (винты, шурупы и т. п.) |
Летучие
ингибиторы коррозии.
Такие ингибиторы применяются для
сухой консервации металлических изделий.
Это современный метод противокоррозионной
защиты, заменяющий консервацию
маслами и смазками. Применение для
консервации ингибиторов коррозии,
нанесенных на бумагу, позволяет
объединить процессы консервации и
упаковки в одну технологическую
операцию. Методы консервации ингибиторами
коррозии приведены в табл. 7.4.
Летучие ингибиторы коррозии, выделяя пары в окружающее пространство, насыщают его и адсорбируются на поверхности металлов. При этом они образуют невидимую невооруженным глазом защитную пленку пассивирующего характера. Летучие ингибиторы успешно применяются для защиты деталей при транспортировке и хранении в контейнерах при повышенной температуре.
Действие летучих ингибиторов коррозии в закрытых упаковках, как правило, не требует герметизации внутренних полостей изделий и упаковки. Это объясняется тем, что концентрация паров ингибиторов в атмосфере в состоянии насыщения значительно превышает концентрацию, необходимую для защиты металла. Консервация с помощью летучих ингибиторов позволяет исключить трудоемкие и дорогостоящие операции удаления защитных средств, а также предохраняет металл в недоступных с помощью смазки местах сложных механизмов. Однако иногда бывает целесообразно слегка смазать изделия маслом Антиколь-2 или -MR, содержащим растворитель.
Примеры применения летучих ингибиторов коррозии показаны на рис. 7.6.

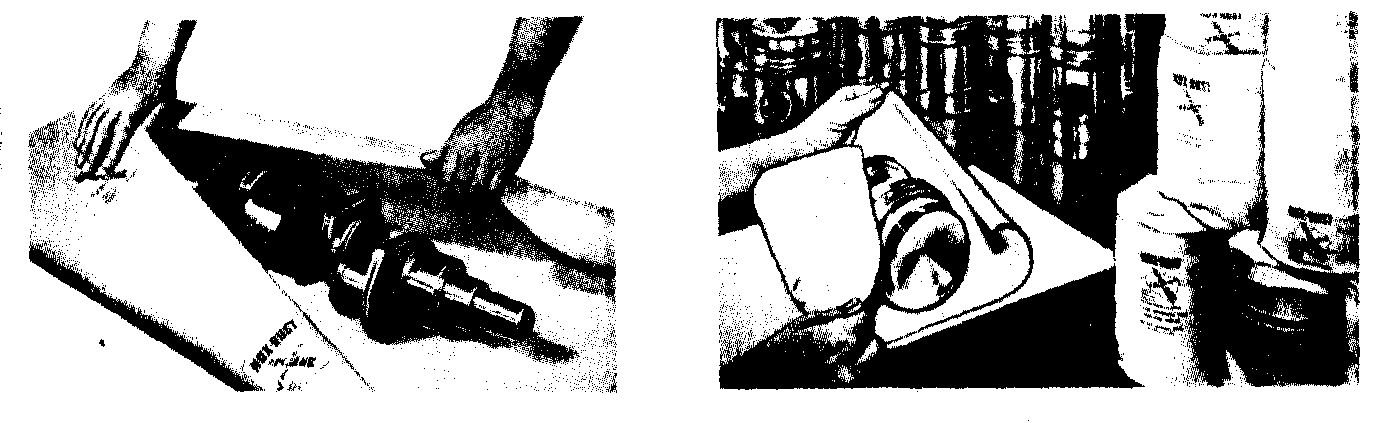

Рис. 7.6. Упаковка автомобильных деталей в ингибированную бумагу
Широкое распространение получил летучий ингибитор коррозии, являющийся смесью нитрита натрия и уротропина в весовом отношении 1:1. Этот ингибитор вырабатывается в ПНР под названием ЛИК. Этим ингибитором защищают от атмосферной коррозии изделия из стали и чугуна. Его нельзя применять для защиты цветных металлов (цинка, кадмия, меди, олова), а также некоторых алюминиевых сплавов. Эти металлы, имеющиеся в агрегатах, подлежащих консервации летучими ингибиторами, необходимо защитить от вредного действия шин битора коррозии контактным средством, например лаком или Флюидолами-N или -Т.
