Фильтрация данных на диаграммах без таблиц

Фильтрация может быть применена на всех диаграммах в одном из двух режимов: собственно фильтрации или выделения. В режиме фильтрации на диаграмме будут отображаться только данные, соответствующие условиям фильтра (аналогично примеру на рис. 8.10). В режиме выделения на диаграмме отображаются все данные, а соответствующие условиям фильтра подсвечиваются (см. раздел «Фильтры» урока 4). Например, на рис. 8.12 (файл 2_3.mpp) на календаре выделены задачи стоимостью больше $200, для чего мы применили стандартный фильтр Cost Greater Then (Затраты превышают).

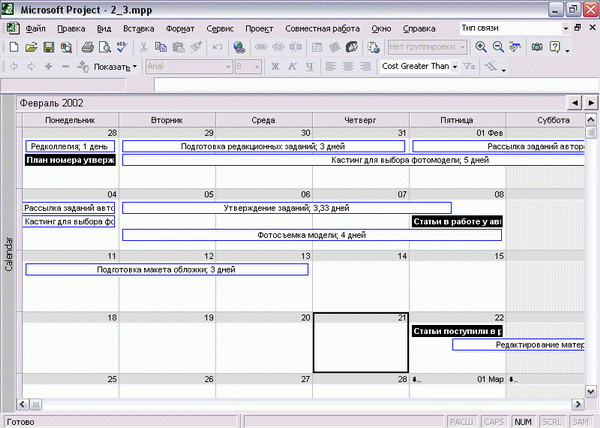

Рис. 8.12. Фильтрация календаря в режиме выделения: подсвечены задачи стоимостью более $200

Фильтрация в режиме выделения не работает на ресурсном графике и схеме данных.

Сортировка данных на диаграммах без таблиц

Сортировка, то есть упорядочивание данных в соответствии со значениями их свойств, может быть применена на всех диаграммах, кроме сетевого графика.

На календаре порядок сортировки (при соответствующих настройках) определяет порядок размещения задач: задачи с большим значением в поле, по которому осуществляется сортировка, размещаются выше других. В ресурсном графике порядок сортировки определяет очередность отображения информации о ресур-рах, а на схеме данных — информации о задачах.

Группировка данных на диаграммах без таблиц

Группировать данные можно только на сетевом графике. При большом числе задач группировку удобно осуществлять, включив режим Hide fields (Скрыть поля) в контекстном меню графика. В таком случае большинство задач умещается на одном экране.

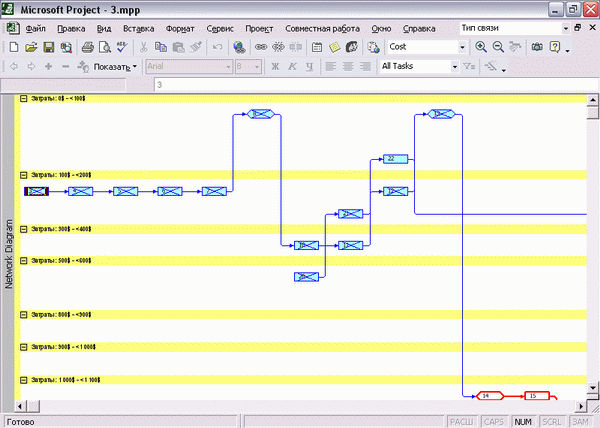

Рис. 8.13. Сетевая диаграмма с включенным режимом группировки по стоимости задачи

Например, на рис. 8.13 (файл З.mpp) задачи сгруппированы по затратам с интервалом в $100 (о сортировке с интервалом см. раздел «Настройка параметров группировки»). Для группировки использована ранее созданная группа Cost (Затраты), а для того чтобы на экране помещалось больше блоков, у них скрыты поля. В верхнем блоке расположены задачи стоимостью от 0 до $100, в следующем — от $100 до $200 и т. д. Кстати, группировка данных на сетевом графике — новая возможность, появившаяся именно в MS Project 2002.

Что нового вы узнали?

• Как устроены диаграммы использования задач и ресурсов.

• Как форматировать временную шкалу, вспомогательные линии и текстовые стили этих диаграмм.

• Как редактировать информацию о проекте с помощью этих диаграмм.

• Как фильтровать, сортировать и группировать данные на диаграммах MS Project.

Принципы работы с представлениями

В предыдущих уроках вы познакомились с двумя составляющими представления — таблицами и диаграммами. В этом уроке вы научитесь работать с последним, третьим элементом представления — формами. Во многих случаях формы являются самым удобным способом редактирования проектных данных, и в этом уроке вы узнаете, как можно эффективно использовать формы при планировании.

В предыдущих уроках вы работали с элементами представлений, но для вас очень важно научиться работать и с представлением в целом: создавать и удалять представления, изменять их свойства. В этом уроке вы освоите принципы работы с представлениями и научитесь перемещать представления и их составляющие между проектными файлами.

Представление (View) — это основное средство отображения проектных данных для просмотра и редактирования, которое может сочетать в себе таблицы, диаграммы и формы (см. раздел «Рабочая область MS Project»). Представление имеет гибкую структуру, что позволяет настраивать его в зависимости от потребностей пользователя.
