Диаграмма использования ресурсов

Диаграмма Resource Usage (Использование ресурсов) предназначена для анализа нагрузки ресурсов в проектных работах. Диаграмма позволяет оценить общую нагрузку ресурса за любой период времени и проанализировать, из участия в каких задачах она складывается.

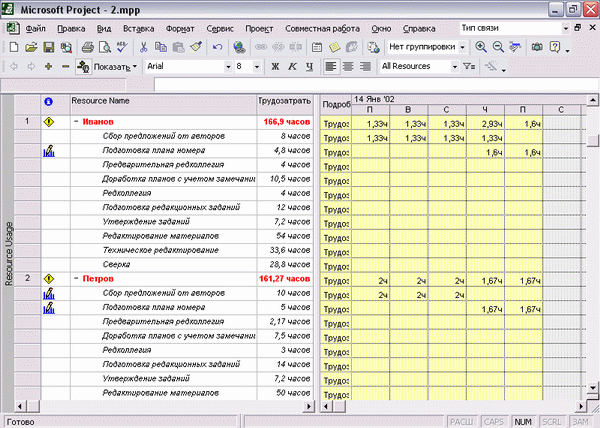

Рис. 8.9. Диаграмма использования ресурсов

В таблице, располагающейся слева от диаграммы (рис. 8.9, файл 2.mрр), приведен список ресурсов, и под каждым из ресурсов приведен список задач, использующих этот ресурс. На диаграмме расположены ряды данных, в которых отображаются данные как о суммарной работе ресурса, так и о работе в рамках выполнения отдельных задач.

Форматирование диаграммы использования ресурсов и редактирование данных на ней

При форматировании диаграммы использования ресурсов применяются те же приемы, что и при форматировании диаграммы использования задач. Существующие отличия в возможностях форматирования касаются только некоторых деталей. В диалоговом окне настройки отображаемых на диаграмме данных (вызываемом командой меню Format > Detail Styles (Формат > Стили подробных данных)) используется псевдополе All Resource Rows (Все строки ресурсов), с помощью которого можно определять формат строк, содержащих сводные данные о ресурсе.

В диалоговом окне форматирования текстовых стилей Format > Text Styles (Формат > Стили текста) стиль Assignment Row (Строка назначения) соответствует строкам с названиями задач (а не названиям ресурсов, как на диаграмме использования задач).

Редактирование данных на диаграмме использования ресурсов осуществляется так же, как и на диаграмме использования задач. Для изменения информации нужно выделить соответствующую ячейку и ввести данные, после чего все связанные данные автоматически обновятся.

Использование фильтрации, группировки и сортировки данных на диаграммах

При работе с диаграммами можно применять фильтрацию, группировку и сортировку данных, как и при работе с таблицами (см. главу Сортировка, группировка и фильтрация данных в таблицах). В отличие от таблиц, состоящих из строк и столбцов, диаграммы имеют разную структуру, поэтому к разным диаграммам приемы отбора и организации данных могут применяться по-разному, а к некоторым не применяются совсем.

Все приемы группировки, сортировки и фильтрации данных, описанные в главе Сортировка, группировка и фильтрация данных в таблицах), полностью могут применяться и к диаграммам, которые всегда отображаются вместе с таблицей (диаграммы использования задач и ресурсов, диаграмма Ганга и ее виды). В таком случае фильтрация, группировка и сортировка применяются к данным в таблице, и в соответствии с ней перестраивается диаграмма. Например, на рис. 8.10 (файл 2_1.mрр) к диаграмме использования ресурсов применена фильтрация, чтобы отобрать только перегруженные ресурсы (Overaltocated resources (Превышение доступности ресурсов)). После применения фильтра в таблице отображаются только эти ресурсы, и на диаграмме отображаются соответствующие им данные.

Аналогичный пример представлен на рис. 8.11 (файл 2_2.mрр). К данным, размещенным на диаграмме Ганта, была применена группировка задач по длительности. В сопровождающей диаграмму таблице задачи разделились на группы, и сама диаграмма соответственно перестроилась.

Структурная фильтрация (см. раздел «Структурная фильтрация») может быть применена ко всем диаграммам, отображающимся как вместе с таблицами, так и без них. При этом одна ее возможность специально предназначена для фильтрации данных в диаграммах использования задач и ресурсов. С помощью команды меню Project t Outline > Show Assignments (Проект > Структура > Показать назначения) можно отобразить все выделенные на задачу ресурсы или все задачи, связанные с ресурсом (ресурс или задача должны быть выделены курсором). И наоборот, с помощью команды Project > Outline > Hide Assignments (Проект > Структура > Скрыть назначения) можно скрыть отображенные на диаграмме данные, связанные с выбранным ресурсом или задачей.

Рис. 8.10. На диаграмме отображаются только перегруженные ресурсы

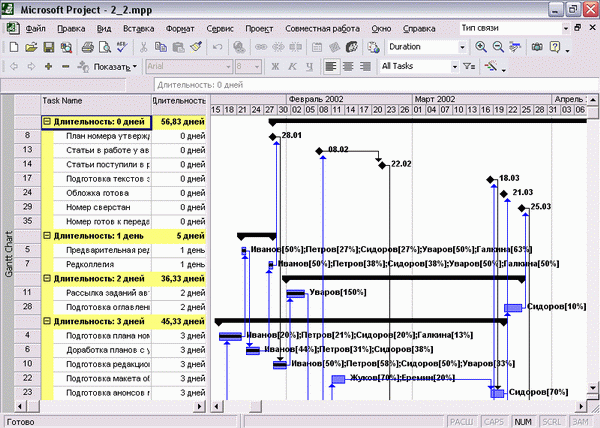

Рис. 8.11. Такой вид принимает план на диаграмме Ганта после группировки задач проекта по длительности

Диаграммы, отображаемые без таблиц, представляют собой особые случаи, которые необходимо рассмотреть отдельно.
