2.Порядок виконання роботи.

1. Ознаёмлення з змістом завдання на виконання роботи:

а) значенням відмітки устя свердловини (по відношенню до умовного 0 на шкалі глибин).

б) параметрамизалягання заданих видів гірських порід (типи порід, їх товщини і відносне положення по відміткам);

2. Використовуючидля заданих порід методи визначення властивостей гірських порід в лабораторної роботі №2, позначитиїх тип та геологічну історію прийнятими умовними позначками.

3. Визначити масштаб для розміщення на рисунку всіх параметрів залягання порід в розрізі для 3-4 свердловин, відстань між якими відома.

4. Використовуючи наведені вище в завданні дані скласти розріз на якому вони всі нанесені (на рисунку або поруч).

3.Контрольні запитання.

1. Нормативні документи , що використовуються для побудови геологічного розрізу та його зміст.

2. Будова свердловин і їх призначення.

3. Зміст бурових журналів.

4. Зміст інженерно-геологічного розрізу.

5. Позначки на і.г.р.та їх значення.

6. Використання даних і.г.р. при будівництві.

4. Умовні позначки порід.

Пісок -a; супсь -α; суглинок -d; глина -d₁; вапняк -w; мармур -m; граніт -γ; мергель–ν; суглинок лесовий -dl; базальт -β; піроксенит -π; конгломерат -k;пісковик -a₁;алевроліт -al;

насипні шар -d₂; валуни -v; галька -h; гравій -g.

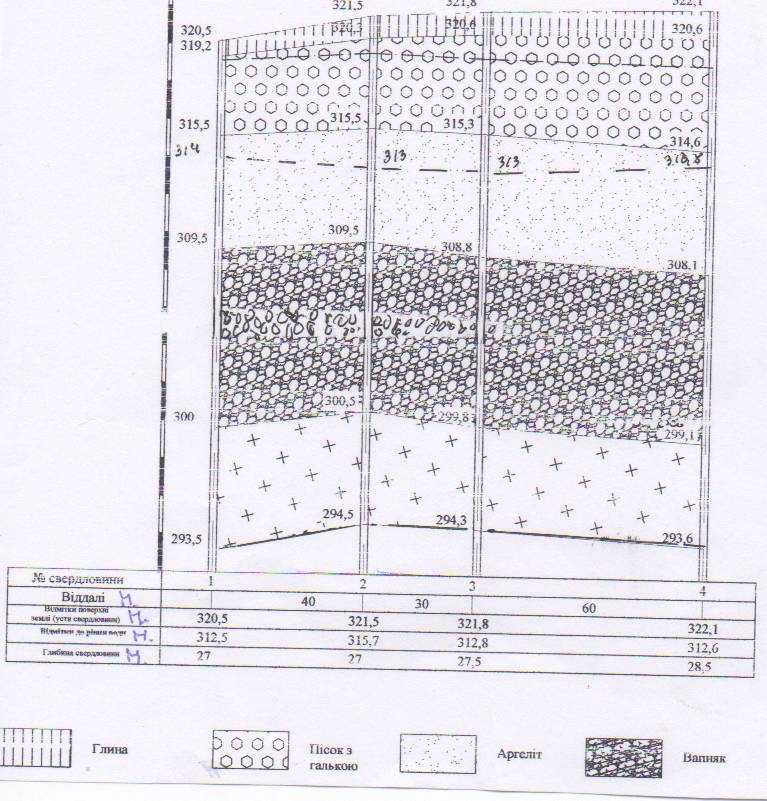

4.Приклад геологічного розрізу.

ЛАБОРАТОРНА РОБОТА 4.

Складання карти гідроізогіпс.

Мета:Засвоіти методику складання карти гідроізогіпс ( к.г.) та характеристик площадки роз-

тошування свердловин для вимірювання рівня грунтовіх вод ( РГВ )

1.Основни теоретичні відомості.

1.1. Грунтові води ( г. в.)

Ґрунтовими називають води першого від поверхні постійного водоносного горизонту,ви-

держаного по площі і розтошованому на першому водотривкому шарівони мають повер-

хню , яку називають дзеркалом ( рівнем ), ненапірнимають прями зв’язок з атмосферними і

поверхневими , конденсаційними водами, водами несталого режиму (їх запасів,рівня, хім. складу, фізичних властивостей ),і яки можуть змінюватись від впливу різних факторів ( клі- мату, рельефу,діяльності людини ). Вони знаходяться в безперервному русі, утворюючи потоки, залягають на невеликій глибині- від2 до 10 м., переважно прісні, рідше солонуваті і солоні. Склад-гідрокарбонатно-кальціевий, сульфатний і сульфатно- хлоридній. В залежно-сті від умов живлення та дренування, водопроникності оточуючих порід та інших чинників вони утворюють різні форми залягання: рухомі потоки, нерухомі басейні.

Для характеристики горизонтів ґрунтових вод складають карти гідроізогіпс.

1.2. Карти гідроізогіпс.

Гідроізогіпсами називаються лінії що з’еднують на карті точки з однаковими абсолютними

aбо відносними рівнями ґрунтових вод. Ці лініі аналогічні горизонталям рельефу місцевості.

Карти гідроізогіпс складають за даними одночасного заміру глибини ґрунтових вод в кіль-

кох свердловинах яки нівелюють і розташовують за сеткою. Абсолютна відмітка рівня г.в. в свердловинахh_E визначається за формулою:

h_E =h_n.з - h

h_п.з-абсолютнавідмітка поверхні землі;h - глибина залягання г.в. від поверхні землі в м.

Отримані абсолютні відмітки надписують над кожною свердловиною і потім методом ін-

терполяції будують гідроізогіпси. Переріз гідроізогіпс вибирають в залежності від масштабу

карти і густоти розташування точок заміру ( від 0,5 до 10 м.)
