4. Оформлення роботи.

1. Мета і задача роботи.

2. Основні теоретичні відомості.

3. Порядок виконання роботи з виборкою або розрахунком вихідних даних і параметрів.

4. Навести принципову схему стабілометра.

5. Звести результати випробування у таблицю 7.1.

6. Зробити висновки.

5 Контрольні запитання.

1.Поясніть причини з яких фізико-механічні характеристикигрунту,які визначені при застосуванні одометра відрізняються від тих, що визначені при застосуванні стабілометра.

2.Назва та позначення фізико-механічних характеристик, що визначаються при застосуванні стабілометра.

3.Принцип роботи стабілометра.

4. Схеми напраного стану при реальному трьохосьовому стисненні і такі ж схеми у гру-нтових зразках у стабілометрі.

5. Поясніть діаграму Мора.

ЛАБОРАТОРНАЯ РОБОТА 8.

Методика визначення характеристик просадочнихгрунтів.

Мета і задача роботи: для зразків грунту, відібраних з різних глибин просадочної товщі, виз-начити характеристики ε_sl-відносна просадочність (при декількох значеннях тиску) і р_sl–початковийпросадочний тиск , та експериментально побудувати компресійні криви.

Необхідне обладнання: що і для лабораторної роботи 6; колби з водою для насичення грунту в одометри.

1. Основні теоретичні відомості.

Глинистігрунти, в яких під дією зовнішнього навантаження або власноїваги при змочу- ванні водою виникає додаткове до звичайного осідання, ущільнення (просідання) називають

посадочними. Спостерігаються вони в лесах, лесоподібних і деяких типах покривних глинис-

тих грунтів. Усі вони е природно недоущільненими, тобто мають не відповідність між при-родньою пористістю та структурною міцністю в мало вологому стані.

Реагування просадочнихгрунтів на змочування залежіть від умов їхнього виникнення,структури, фізико-механічних властивостей, глибини товщі,характеру і тривалості самого змочування та ін. Замочування основи утворюється внаслідок витоку води з колекторів (водопроводу, каналізації), інтенсивного інфільтрування атмосферних вод через неякісну зворотнюзасипку пазурів котлованів (порушену вимостку). Підняття рівня підземних вод пари гідротехнічному будівництві або від обводнення території підприємствам з мокрою технологією.

Якісна і кількісна оцінка посадочних грунтів дається в відповідних нормативних документах.

Грунти відносять до посадочних, коли ступінь їхньої вологості S_r<0,8 і одночасно показник Пменше наступних значень: 0,1-для грунту з числом пластичності 0,01<=І_р<0,1; 0,17-0,1І_р<0,24-0,14<І_р< 0,22. Якщо хоч одна з цих умов не задовольняється, грунт-непросадочний. Показник П розраховують за формулою:

П=( е_L – е)/ ( 1+е),

де -коефіцієнт пористості грунту природної структури і вологості; е_L-коефіцієнт пористості,

який відповідає вологості на границі текучості та визначається за формулою

e_L = W_L γ_s / γ_w

де γ_s- питома вага частинок грунту; γ_w-питома вага води.

Для кількісного оцінювання просадочності рекомендується дві характеристики: відносна

просадочность-ε_sl, початковий посадочний тиск р_sl.Перша характеристика-умовна величина.

Іі знаходять для кожного будівельного майданчику в лабораторних умовах за допомогою

Компресійних випробувань за формулою:

e_sL =(h_n.p. – h_sat.p.)/ h_n.g.

де h_n.p. - висота зразка грунтуприродноі вологості, обтиснутого в одометрі заданім тиском р

h_sat.p.-висотатокого ж зразка після замочування до повного водонасичення із збереженням тиску р; h_n.g.-висота того ж зразка грунту природної вологості, обтиснутого в одометрі тиском, що дорівнює тиску σ_zg від власної ваги на глибині z звідки добутий цей зразок.

Тиск р задають з наступних міркувань. При розрахунку просідання тільки від власної ваги , значення ε_sL визначають для всіх характерних глибин при р, який дорівнює відповіднім значенням σ_zgi. Тоді h_n.p.= h_n.g.. Під фундаментом або від зовнішнього навантаження на грунт значення ε_sL визначають для кожної характерної глибини при р, який дорівнює сумі відповідних природного σ_zgi та додаткового σ_zpi тиску.

Просідання починають враховувати, коли ε_sL=0,01.При менших значенняхε_sLгрунт вважають практично непросадочним.

Найбільше поширення отримали способи розрахунку значень ε_sL за методами однієї і двох кривих. За методом однієї кривої випробують одну пробу грунту природної вологості до за-

даного тиску. Після стабілізації осідання грунт насичують водою, фіксують стабілізовану ви-

ту h_sat.p. і випробування продовжують вже для водонасиченогогрунту (рис.8.1.а).

За методом двох кривих компресійним випробуванням віддають зразу дві проби грунту: -

природного стану (вологості), другу- після повного водонасичення ( рис. 8.1, б).

Дані криві дозволяють знайти значення ε_sl для будь-якого значення тиску.

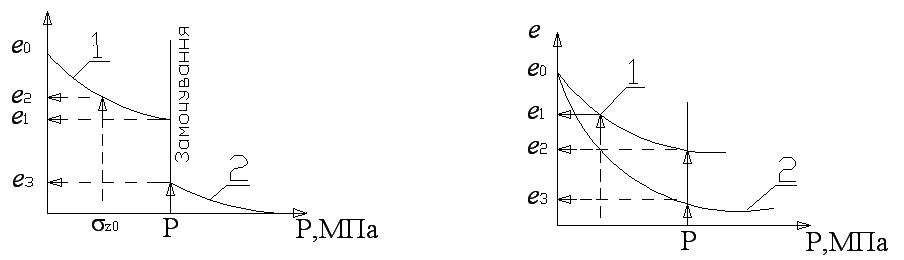

Рис. 8.1. Компресійні криві для просадочногогрунту.

1-для грунтуприродної вологості; 2-для грунту в пп.1, але попередньо водонасиченого.

Побудова компресійних кривих аналогічна що було розглянуто в роботі 6, при цьому воду

Метод однієї кривої використовують, коли відоме значення тиску у грунті нижче підошви фундаменту. У противному разі звертаються до методу двох кривих,який е більш універсальним. Використовуючи криви характеристику ε_sl визначають за формулою:

ε_sl = ( е₂ – е₃ )/ (1+ е₁ ),

де е₂ , е₃ і е₁ -значення коефіцієнта пористості ( рис. 8 ) відповідно висоті зразка грунту в одометрі h_n/p/; h_sat.; h_n.g

Початковий просадочнийтіскp_sl е таким мінімальним тиском, за яким посадочні властивостігрунту в процесі його водонасичення практично тільки починають виявлятись. Вин залежітьвід властивостей конкретного генетичного типу грунтів та їх району залягання,його значення

коливаються в межах від 0,03 до 0,15 МПа та вище. Якщо в ґрунтовій товщі відсутні напру-ження, які перевищують тиск р ,то просідання в разі замочування практично не виникають.

Тиск р дозволяє встановити тип ґрунтових умов за просадочністю, межу просідань за глиби-

ною основи. Його значення зміняється з глибиною, тому їх треба знаходити для всіх характеристик глибин( для товщ І типу просадочності-через кожний метр, для ІІ типу-через

кожні2-3м.).
