Редакторы trace mode 6.05.1

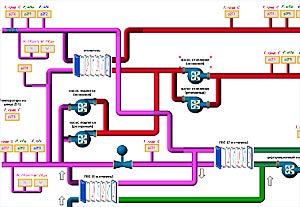

Редактор графических мнемосхем и экранных форм;
Редактор программ на визуальном языке FBD;
Редактор программ на визуальном языке SFC;
Редактор программ на визуальном языке LD;
Редактор программ на процедурном языке ST;
Редактор программ на процедурном языке IL;
Редактор шаблонов документов;
Построитель связей с СУБД;
Редактор паспортов оборудования (EAM);
Редактор персонала (HRM);
Редактор материальных ресурсов (MES);
Интегрированная технология trace mode 6.05.1
Создайте датчик (аппаратный тег) в разделе "Источники/приемники", подключите его к контроллеру, а затем перетащите объект на иконку Монитора реального времени (МРВ) - информация с датчика будет выведена на операторскую рабочую станцию.
Перетащите тот же объект на иконку Насос узла T-Factory EAM (управление основными фондами) и получится канал, контролирующий работу оборудования, считающий простои и управляющий техническим обслуживанием и ремонтами.
Опять перетащите этот объект на узел T-Factory MES (управление производством) и вот уже создан канал рассчитывающий объем произведенной продукции, ее себестоимость и, вычисляющий материальный баланс.
Во всех случаях мы использовали один источник информации и подключали к нему различные логические структуры TRACE MODE®. Эта технология проектирования позволила нам всего за пару минут создать интегрированную систему управления, включающую как АСУ ТП, так и АСУП, причем без дублирования информации и работы.
Лекция 6. Программно-технические комплексы локальных систем регулирования
Общие принципы алгоритмизации и регулирования систем управления.
Типовые алгоритмы первичной обработки информации.

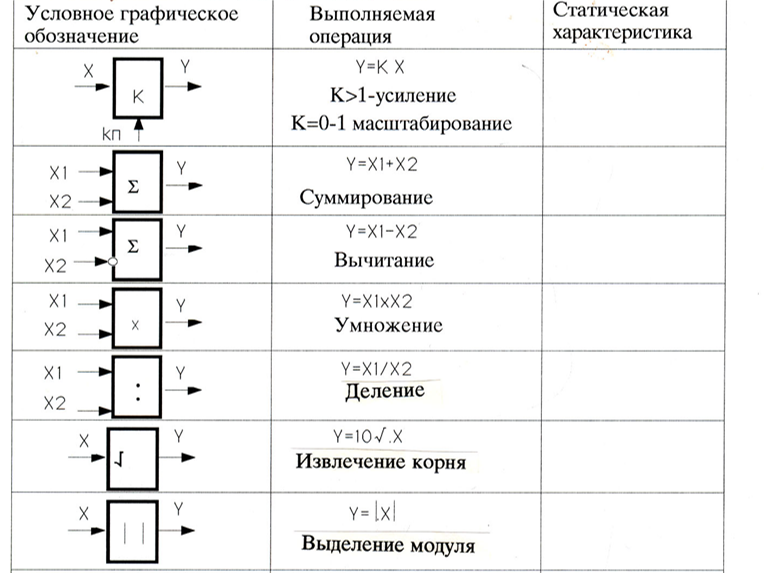

Алгоритмы статического преобразования аналоговых сигналов

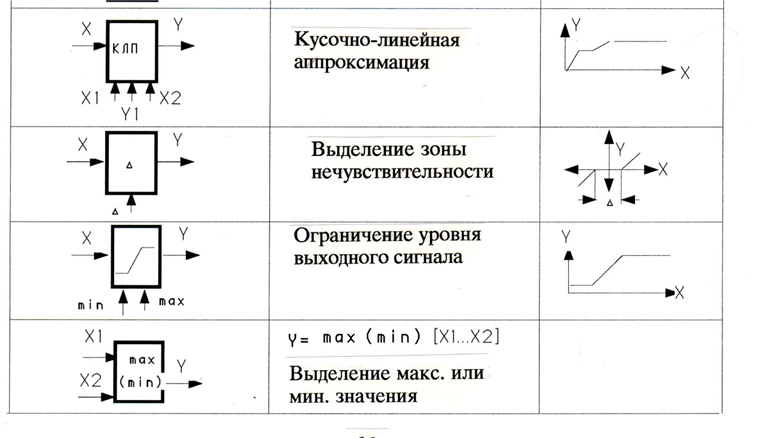

Нелинейные преобразования
Алгоритмы динамического преобразования аналоговых сигналов
Аналоговое непрерывное регулирование происходит в тех случаях, когда технический процесс многозначен.

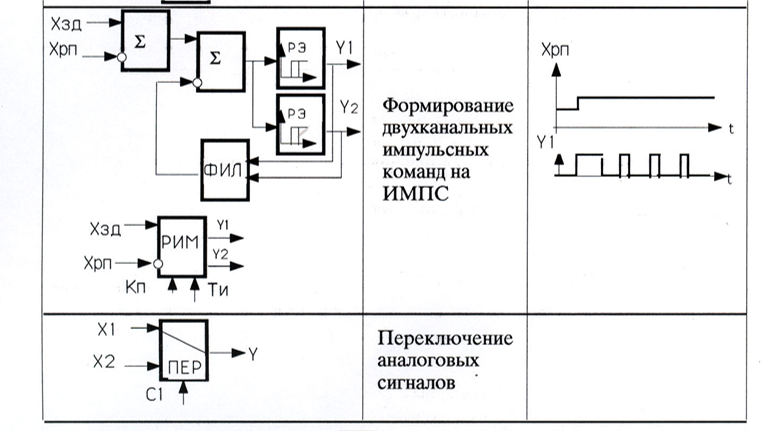

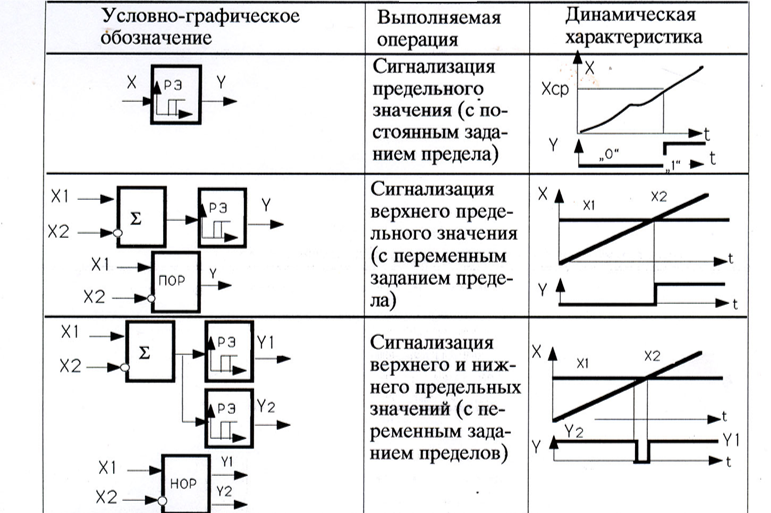

Алгоритмы аналого-дискретного преобразования

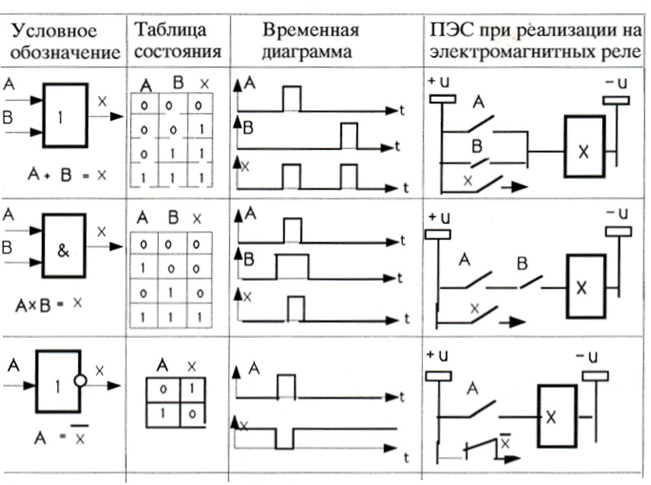

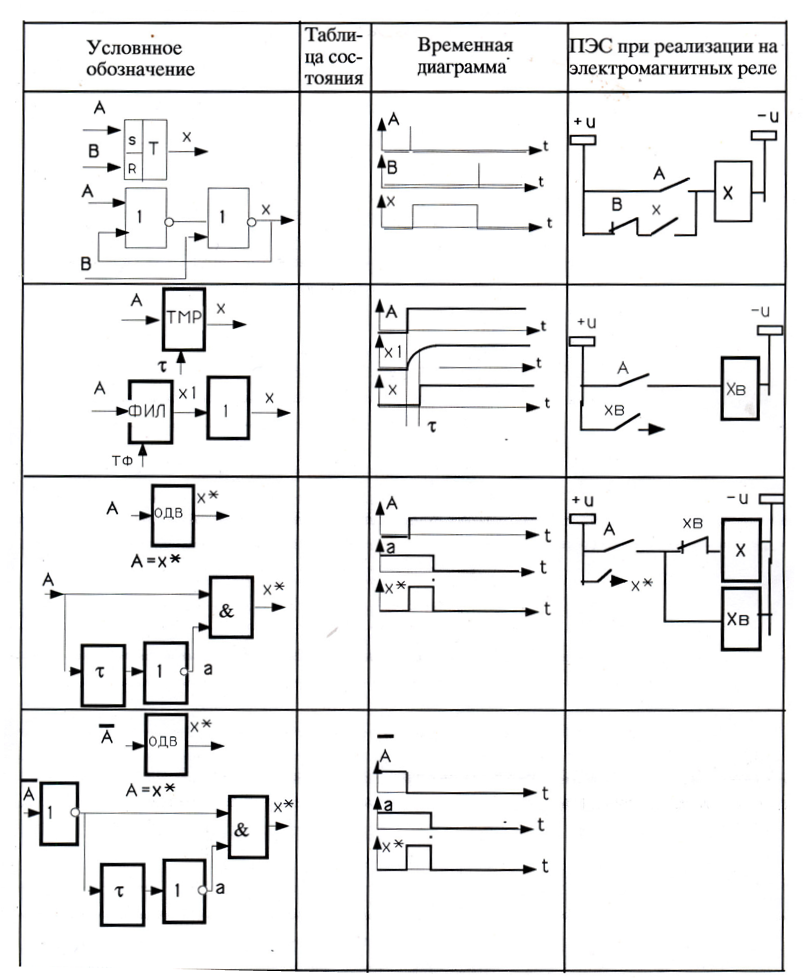

Алгоритмы логического преобразования дискретных сигналов
Для построения алгоритмической схемы необходимо составить алгоритмическую схему (АЛС) для расчета количества тепла, сообщенного обогреваемой рабочей среде на выходе трубной системы теплообменного аппарата при непрерывном измерении соответствующих входных аналоговых сигналов и с использованием типовых алгоритмов, имеющихся в библиотеке. Расчетная формула: Q1= c1 * G1* (T1 11- T1 1)
где c1 - удельная теплоемкость обогреваемой рабочей среды;
G1- расход среды, обогреваемой через трубную систему;
T1 1 ,T1 11-температура среды на входе и выходе трубной системы
АЛС для автоматизации расчета величины
Примеры построения (конфигурирования) некоторых АЛС с использованием алгоритмов динамического преобразования
Пример 1
Пример 2
Пример 3
