Интерфейсные модули
Интерфейсные модули используются для построения многорядных конфигураций контроллера, включающих в свой состав один базовый блок (CR) и до трех стоек расширения (ER). Соединения между стойками выполняются с помощью интерфейсных модулей:
IM 365: для подключения к базовому блоку одной стойки расширения.
IM 360/IM 361: для подключения к базовому блоку до 3 стоек расширения
Наиболее мощным контроллером фирмы Siemens является S7-400. Последние разработки этих контроллеров имеет три исполнения. Все они предназначены для решения задач автоматизации средней и высокой точности. Эти контроллеры имеют различные степени защиты в программных условиях, поддерживают горячее резервирование и обладают высокой степени надежности.
Три степени исполнения: S7-400, S7-400H, S7-400F/FH.
S7-400H имеет высокую надежность за счет встроенного резервирования, поэтому обладает высокой степенью коэффициента ввода/вывода.
S7-400F/FH обладает большими возможностями построения систем противоаварийной защиты (ПАЗ).
SIMATIC NET предназначен для реализации промышленных сетей. Уровни промышленных сетей:
Industrial Ethernet (IEEE 802.3 и 802.11) – международный стандарт для цеховых и групповых сетей.
PROFIBUS (IEC 61158/EN 50170) – международный стандарт для полевых и цеховых сетей.
AS-Interface (IEC 62026-2/EN 50295) – международный стандарт для коммуникаций с датчиками и исполнительными механизмами.
KNX(EN 50090, ANSI EIA 776) – международная стандартизованная установочная техника для зданий и основа для автоматизации зданий.
ECOFAST (Energy and Communication Field Installation System) - системное решение для децентрализации вне шкафов управления. Оно устанавливает новые стандарты в оборудовании машин и механизмов, установок с автоматизацией, коммутационных устройств и систем электроприводов. Центральная идея - далеко идущая децентрализация, модульность установок, всесторонняя диагностика нижнего уровня компонентов.
Лекция 11. Промышленные сети. Характеристики и стандарты, сеть profibus.
Понятие промышленные сети появилось в 80-х годах с появлением обычных коммуникационных сетей.
Существовал стандарт MAP, но он не получил единого согласия всех производителей. Однако некоторые его основные положения используют все производители промышленных сетей.
Общие принципы создание сетей:
-последовательный способ
-параллельный способ

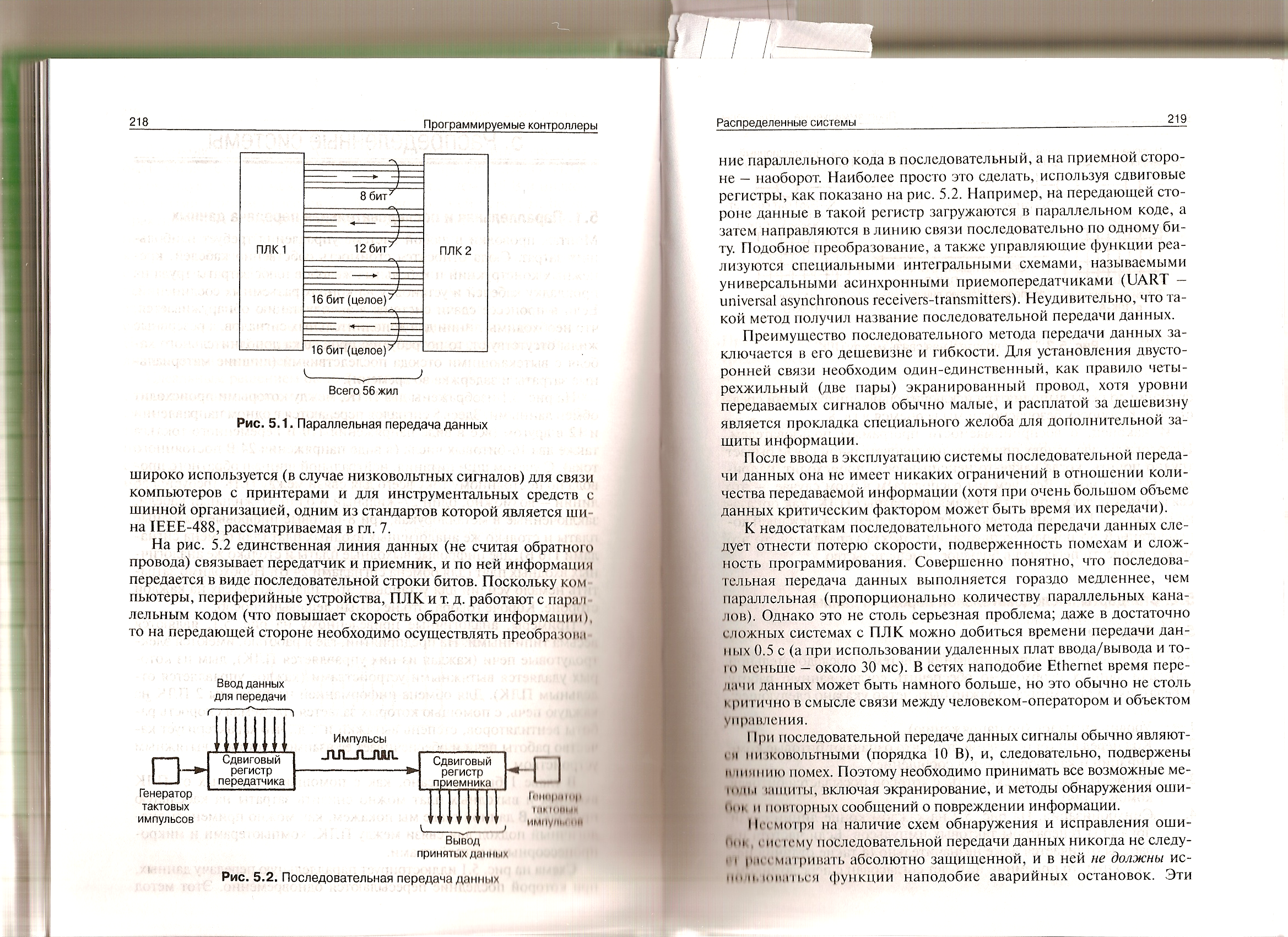

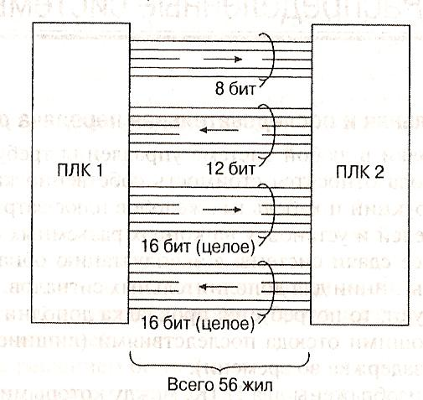

Параллельный способ передачи данных
Подсчет жил проводов:
Шины питания 2 жилы
Нейтральная шина
Обратный провод по постоянному току
8 от ПЛК1 к ПЛК2
12 от ПЛК2 к ПЛК1
32 бита цифрового сигнала
Всего 56 жил
Даже такой простой пример показывает, что в процессе передачи данных усложняется процесс монтажа (самый дорогой процесс проектирования – увеличивается стоимость проекта, поэтому применяется последовательный способ передачи данных).
Последовательный способ передачи данных предполагает передачу цифр информации в виде последовательных импульсов во времени. При последовательной передачи данных возникает проблема синхронизации информации, абсолютная синхронизации будет достигнута только тогда, когда будут определены стандарты последоваетльной передачи данных.
Стандарты последовательной передачи данных:
Уровни сигналов (по напряжению)
Код передачи (определение того, что означают битовые комбинации и как формируется сообщение)
Скорость передачи (скорость, с которой посылается битовая комбинация). Измеряется в Бодах – бит/с.
Способ синхронизации приемника и передатчика
Протоколы
Методы проверки на наличие ошибок и процедуры восстановления.
Синхронизация достигается тем, что информация имеет разделение на кадры. В начале каждого кадра имеется стартовый и стоковый биты.
Известно два способа передачи последовательного сигнала:
Синхронная передача – когда у приемника и передатчика используется один тактовый сигнал.
Асинхронная передача – используется при достаточном удалении приемника от передатчика – когда используются разные сигналы на концах тактовых передатчиков. Асинхронный передатчик – USART.

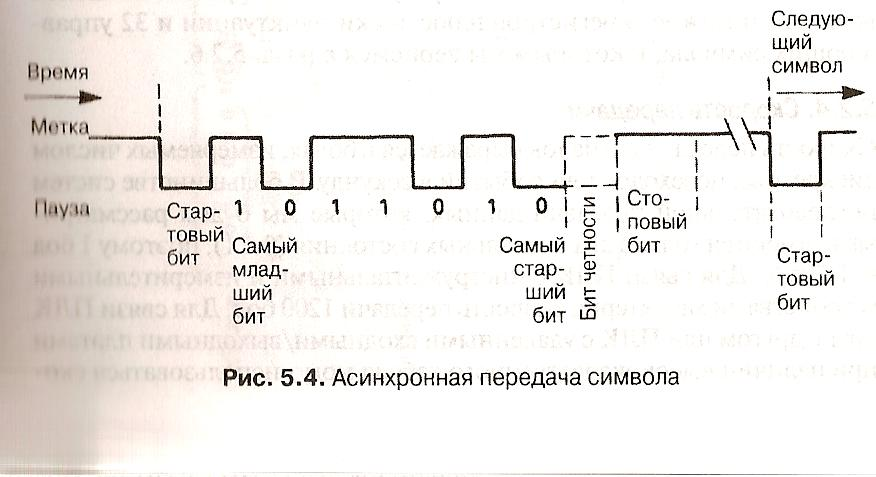

На рисунке приведен
пример асинхронной передачи символов.
Символ кодируется 7-ю битами. Стартовый
бит – «0», стоковый бит – «1». Для передачи
по сети используется сигнал -6
-12=
«1» и +6
+12=
«0». Допускается на приемнике - +0,3В. Бит
четности является контрольным битом.
