1.3.7 Определение уширения основной площадки
Так как данная насыпь является пойменной и примыкающей к мостовому переходу, то на подходах к нему, согласно требованиям СТН Ц-01-95, необходимо устройство уширения основной площадки в каждую сторону на расстоянии 10 м от задней грани устоев.
Уширение основной площадки определяется по формуле:
,
где: m - показатель крутизны откоса, m=2;
- величина запаса на осадку.
Величина запаса на садку определяется по формуле:
,
где:
- осадка основной площадки из-за сжатия
основания;
-
осадка грунта насыпи, при соблюдении
норм по уплотнению слоев грунта
.
Осадка основной площадки из-за сжатия основания:
,
где:
-
доля осадки основания, реализуемая
после сдачи насыпи в эксплуатацию
(
);
-
коэффициент погашения осадки основания
в теле насыпи, являющимся не совсем
упругим телом,
;
Запас на осадку составит:
Уширение основной площадки составит:
Так как получившееся уширение основной площадки 0,222 м меньше
нормативного
0,5 м, то
принимаю равным 0,5 м.
Следовательно, проектная ширина основной площадки составит:
,
где:
-
нормируемая ширина основной площадки
в обычных условиях (для двухпутной
дороги II категории принимается 11,7 м).
Таким образом, нормальная работа насыпи в эксплуатационных условиях будет обеспечена, если при проектировании предусмотреть: или увеличение высоты основной площадки на S00 = 0,111 м, или уширение обочины с каждой стороны на bуш = 0,5 м.

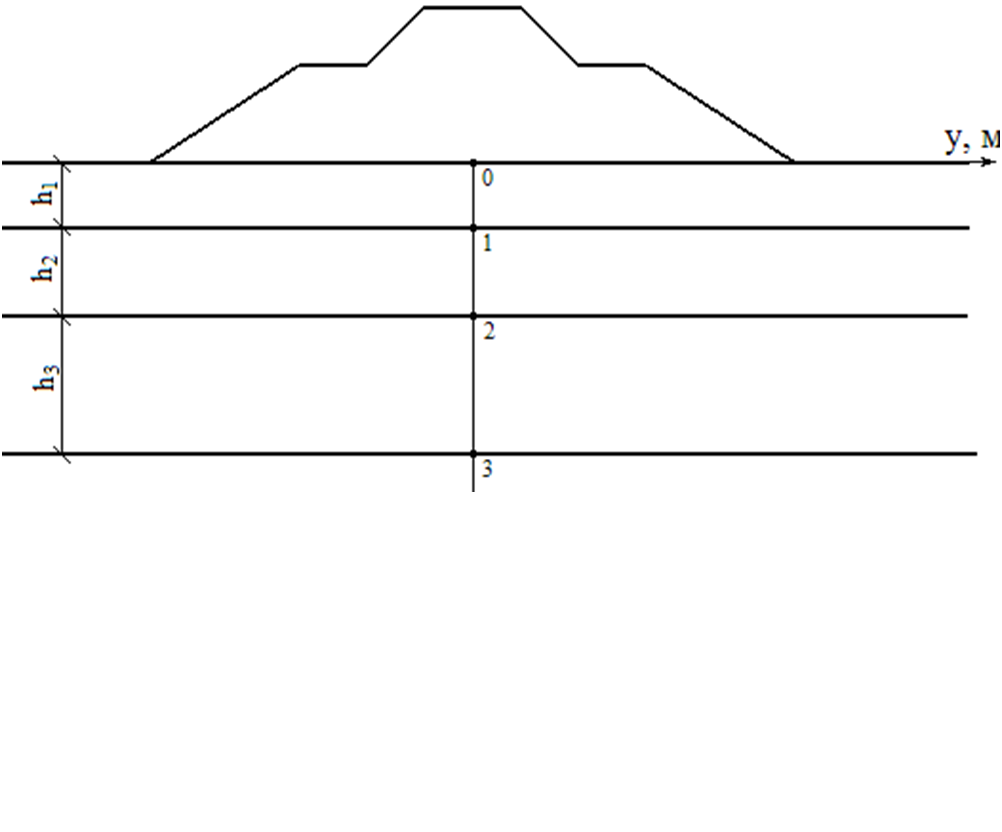

Рис.1.3.3.Схема определения осадки насыпи
а
б

в
г
е
д
ж
з
2 м
3 м
10 м
hдоп = 2,86 м
Sдоп

0,0524
ηi
1
2
3
5
6
4
Hнас. = 12,7 м

1:2
1:3
Hнас. = 17,7 м
hб. = 8,27 м
8 м
0,0402
0,022
z, м
1.4. Проектирование конструкции укрепления откосов
1) Выбор типа укрепления откосов бермы.
С целью сохранения откосов земляного полотна от разрушающего воздействия природных факторов применяют укрепительные защитные устройства.
Укрепления уменьшают и предотвращают инфильтрацию атмосферных осадков в грунт и защищают земляное полотно от размыва текущей водой или волноприбоем.
Применяют различные типы укрепительных устройств:
засев травой, применяется при расчетной скорости
и высоте волны
(расчетной обеспеченностью 1%);
укрепление плитами: бетонные при
и
; железобетонные при
и
; железобетонные омоноличенные по контуру
и
; монолитные железобетонные при
и ;
каменная наброска при
и
;
в остальных случаях габионные укрепления.
2) Расчет необходимой толщины укрепления.
Укрепление железобетонными плитами, так как высота волны 1,78 м. Тип плит и их размеры подбираются по данным П.6.1.[2] в зависимости от параметров волнового воздействия: скорости течения волны и расчетной высоты волны.
При применении бетонного покрытия толщина плиты определяется, исходя из требования обеспечения плиты от всплытия (из-за противодавления воды), сдвига и опрокидывания расчетной волной:
где:
- коэффициент запаса, зависящий от
категории дороги,
для II
;
- коэффициент, учитывающий тип плиты,
для омоноличенных плит;
В - размер плиты, перпендикулярный урезу воды, В = 2,5 м;
- длина волны,
;
- показатель крутизны откоса,
;
пл - удельный вес материала плиты, пл= 24 кН/м3;
в - удельный вес воды, в = 10 кН/м3.
Принимаем плиты из обычного железобетона
омоноличенные по контуру размерами
.
Определяется количество плит, укладываемых
по образующей укрепляемого откоса
длиной l:
где: l – длина
образующей укрепляемого откоса, высотой
,
м
м
Принимаем 10 плит размерами
.
Между плитами устраиваются швы шириной 0,01м.
3) Проектирование обратного фильтра.
При устройстве обратного фильтра из зернистого материала технологически более прост и надежен однослойный фильтр – специальную подготовку, на которую укладываются плиты. При проектировании обратного фильтра необходимо установить пригодность местного материала по зерновому составу, исходя из степени неоднородности, соотношения размеров частиц материалов с размерами открытых швов и сквозных отверстий в конструкции плитного покрытия, чтобы была обеспечена невымываемость материала фильтра из-под покрытия. Кривая гранулометрического состава приведена на графике.
При выполнении проверок должны выполняться условия:
1) Коэффициент неоднородности должен
быть
где:
и
- размеры зерен фильтра, меньше которых
по массе в материале фильтра содержится
соответственно 60% и 10%, снимаются с
кривой гранулометрического состава.
2) Условие
3) Условие
где:
и
- размеры зерен фильтра и частиц грунта
откоса соответственно, меньше которых
по массе в материале фильтра и грунта
содержится 50%.
4) Условие
- без геотекстиля или
-
c геотекстилем.
d, мм |
40 - 25 |
25 - 10 |
10 - 2 |
2 – 0,5 |
0,5 – 0,25 |
0,25 – 0,1 |
<0,1 |
% |
22 |
21 |
16 |
13 |
11 |
10 |
7 |

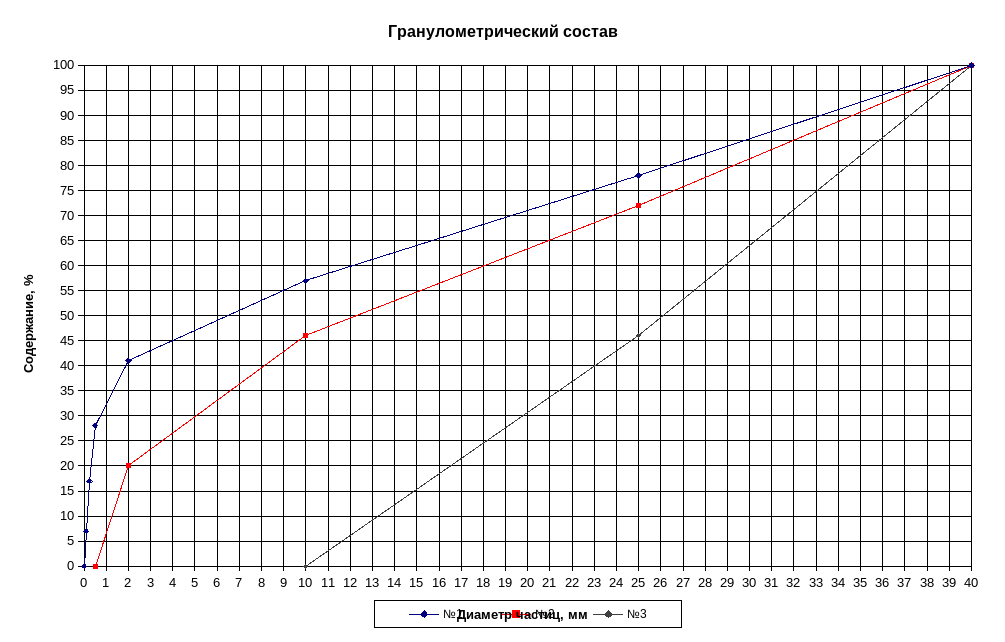

График гранулометрического состава материала фильтра приведен на рисунке.
- условие не выполняется, следовательно,
обогащаем смесь путём отсева мелких
фракций.
Исключаем 3 последние фракции: 7 + 10 + 11 = 28 %
d, мм |
40 – 25 |
25 – 10 |
10 – 2 |
2 – 0,5 |
% |
28 |
26 |
26 |
20 |

Исключаем 2 последние фракции: 20 + 26 = 46 %
d, мм |
40 – 25 |
25 – 10 |
% |
54 |
46 |
b=10 мм
0,6
=0,6·18,2=10,92
мм – условие выполняется.
-
условие не выполняется, следовательно,
укладывается прослойка из геотекстиля.
Толщина фильтра
=
0,1 м
