ПРИЛОЖЕНИЕ 1

Потенциостат «элинс p-30s»

Перед началом работы необходимо соединить прибор кабелем с ПК, заземлить и подключить к сети переменного тока. Для включения прибора необходимо нажать красную кнопку на задней панели.

Для обеспечения максимальной помехозащищенности при проведении измерений исследуемый объект например, электрохимическая ячейка, должен быть помещен в металлический экран. При этом рекомендуется соединить экран и заземляющий разъем потенциостата с внешним заземлением.

В данных приборах реализуются три основных способа подключения к исследуемому объекту (электрохимической ячейке): двух-, трех- и четырехэлектродная схемы (рисунок 1).

Рис. 1. Подключение электрохимической ячейки по двух- (а), трех – (б) и четырехэлектродной (в) схемам

Во всех случаях токовыми электродами являются “Counter” (Вспомогательный электрод) и “Work” (Рабочий электрод), а соответствующими потенциальными – “Ref” и “Comp” - (Электрод сравнения рабочего электрода).

Во всех случаях прибор стабилизирует величину сигнала электрода “Comp” относительно электрода “Ref” (касательно системы знаков напряжений; положительному напряжению (потенциалу) при этом соответствует положительный ток).

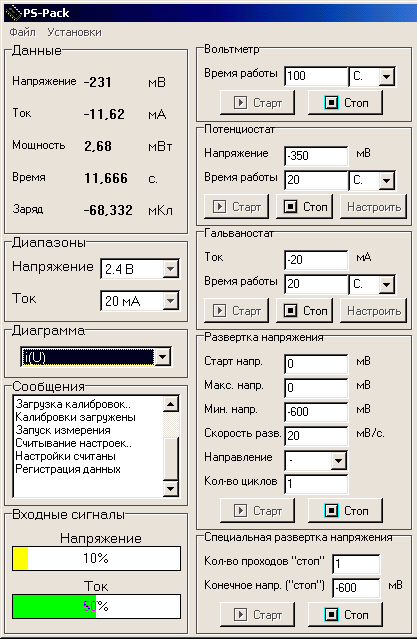

Запуск рабочей программы осуществляется двойным нажатием левой кнопки мыши на расположенную на рабочем столе иконку программы, (либо запуском файла PS_Pack.exe) на рабочем столе появляется окно (рисунок 2), в левом верхнем углу которого расположены два основных меню: «Файл» и «Установки».

	Блок «Вольтметр» измерение и регистрация потенциала электрода
	Блок «Потенциостат» потенциоста-тическая поляризация системы
	Блок «Гальваностат» наложение на систему постоянного тока
	Блок «Развертка напряжения» задаются области поляризации системы, скорость развертки потенциала и направление поляризации
	Блок управления разверткой напряжения и окончанием выполнения программы

Рис. 2. Диалоговое окно программы PS_Pack управления потенциостатом «ЭЛИНС P-30S»

Рабочее окно программы PS_Pack (рисунок 2) можно условно поделить на две части. На правой части представлены основные пять режимов работы прибора: «вольтметр», «потенциостат», «гальваностат», «развертка напряжения» и «специальная развертка напряжения».

Левая половина рабочего окна программы PS_Pack (рисунок 6) состоит из поля «Данные», в котором отображается текущая информация о числовых величинах напряжения, тока, мощности, времени и заряда на исследуемом образце; задатчика диапазонов напряжения и тока; меню выбора вывода графической информации – «Диаграмма»; поля сообщений; а также индикаторов входных сигналов «Напряжение» и «Ток».

Перед началом запуска измерения необходимо ввести числовые величины в информационные поля описания режима, установив длительность проведения измерения (и ее размерность!). Запуск необходимого режима осуществляется нажатием кнопки «Старт», расположенной в соответствующего рабочей области, после чего программа проверяет введенные данные и при необходимости исправляет их или выводит сообщения об ошибках.
