Экспериментальная часть

Образцы закаленных или отпущенных сталей (последние более скло­нны к МКК) в виде пластин с токоотводом зачистить наждачной бумагой (№ 240, что соответствует 7 классу чистоты поверхности), промыть ди­стиллированной водой и высушить. Погружаемая рабочая поверхность образца должна быть 3 ÷ 10 см².

В качестве электролита для стали XI8HI0T используется 10%-ный раствор H₂S0₄ с добавлением 0,0025 г/л KCNS для повышения чувстви­тельности и воспроизводимости метода. Предварительная электрохимическая подготовка поверхности образцов предусматривает подавление анодной активации закаленной (несклонной к МКК) стали, не снижая ее для отпущенной (склонной к МКК) стали. Она заключается в катодном активировании образцов в том же растворе при – 0,35 B в течении I мин и анод­ном травлении при 0,0 В – 3 мин. После этого производится снятие анодной кривой обратного хода от + 0,75 В со скоростью 4 мВ/с до по­тенциала – 0,1 В.

Стали ЭИ–943 ввиду их повышенной коррозионной устойчивости в растворах серной кислоты при комнатной температуре не активируются ни в прямом, ни в обратном направлении потенциометрической кривой. Активация подобных сталей, склонных к МКК, наблюдается в растворах NaCl. Для определения склонности к МКК сталей ЗИ–943 электрохимическая подготовка в растворе 0,5 н NaCl заключается в катодной активации при –1,0 В в течении 1 минуты. После чего производится снятие потенцио­динамической кривой обратного хода со скоростью 8 мВ/с от потенциале +1,05 В до потенциала +0,2 В. И в этом случае склонность к МКК оце­нивается по появлению анодной петли в этом интервале потенциалов. Отсутствие петли и постоянное уменьшение анодного тока означает стойкость сталей ЭИ–943 к МКК.

Электрохимическая подготовка и снятие потенциодинамических анод­ных кривых обратного хода проводятся на потенцистате «Элинс Р–30» (порядок включения потенциостата и работы при определенных режимах указаны в ПРИЛОЖЕНИИ 1).

После механической подготовки поверхности образец завешивается в электрохимическую ячейку и подключается к клемме потенциостата "Раб. электрод". В качестве вспомогательных электродов используются две свинцовые пластины с существенно большей поверхностью, чем рабо­чий электрод, и подсоединяются они к соответствующей клемме потенциостата (рис. 2). Для измере­ния и задания необходимых величин потенциалов на рабочий электрод через промежуточные сосуды подключается хлоросеребряный электрод сравнения (его потенциал по стандартному водородному электроду равен +0,202 В), который подсоединяется к соответствующей клемме потенцио­стата. Собирают схему (рис.2) и после проверки правильности сборки проводят электрохимическую подготовку и сами исследования согласно вышеуказанным методикам.

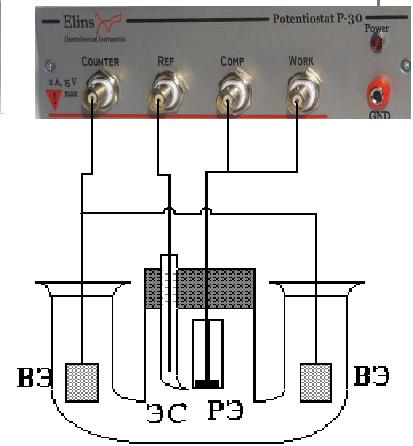

Рис.2. Схема установки.

По полученным результатам рассчитывается плотность тока и стро­ится поляризационная кривая в координатах j - Е_а . По характеру обратных анодных кривых и величине тока j_акт определяется склон­ность (относительная) к МКК различных аустенитных нержавеющих ста­лей, а также влияние вида и глубины их термообработки.

Полученные окончательные результаты качественно сравнить с ре­зультатами, полученными в работе 6 (подвергнуть образцы визуаль­ному осмотру под микроскопом).

Отчет по работе должен состоять из введения, методики экспери­мента, результатов и их обсуждения, выводов и списка используемой литературы.

Литература

1. Томашов Н.Д. Теория коррозии и защиты металлов. М.: Академ- издат, 1969.

2. Романов В.В. Методы исследования коррозии металлов. М.: Ме­таллургия, 1965.

3. Томашов Н.Д. и др. Защита металлов .. М.: Металлургия, 1967.
