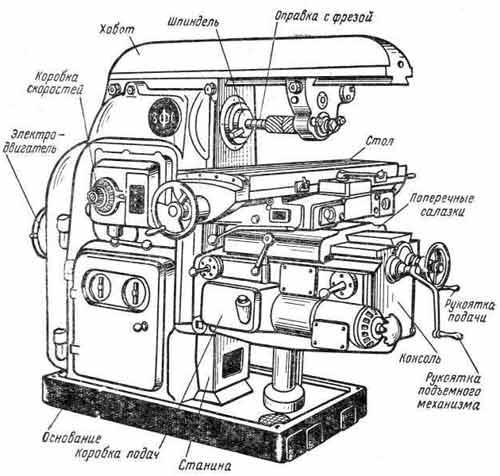

Горизонтально-фрезерный станок

Фрезерные станки применяются для обработки плоских и фасонных поверхностей, пазов, винтовых канавок, зубчатых колёс, отрезки заготовок и других работ

Фрезерные станки - это универсальные станки с многолезвийным режущим инструментом – фрезой; главное движение – вращение фрезы. Шпиндель вертикально-фрезерных станков, несущий фрезу, вертикален, но его во многих случаях можно устанавливать под углом к заготовке. Движение стола, осуществляемое вручную или с помощью механического привода, точно контролируется по градуированным лимбам на ходовых винтах и по прецизионным шкалам с оптическим увеличением.          Для фрезерования горизонтальных плоскостей применяют горизонтально - фрезерный станок используя цилиндрические и торцовые фрезы. Фрезерная оправка (вал, несущий фрезу) горизонтально-фрезерного станка горизонтальна.           Фрезерование вертикальных поверхностей выполняется дисковыми двусторонними, концевыми и торцевыми фрезами, используя для работы горизонтально – фрезерный станок. Горизонтально -фрезерный станок характеризуется горизонтальным расположением оси шпинделя и перемещением стола с деталью в продольном, поперечном и вертикальном направлениях. Эти станки разделяются на простые и универсальные.          Универсальные станки отличаются от простых тем, что стол у них поворачивается вокруг вертикальной оси и таким образом может двигаться под разными углами к оси шпинделя, что используют при нарезании винтовых канавок.

Виды работ, выполняемых на горизонтально-фрезерных станках:  Станок предназначен для фрезерования различных деталей из стали, чугуна и цветных металлов сравнительно небольших размеров. Обработка деталей осуществляется цилиндрическими, дисковыми, фасонными, угловыми, модульными и торцевыми фрезами как встречным, так и попутным фрезерованием. При наличии делительной головки можно фрезеровать прямозубые шестерни, рейки, канавки и т.п.

Горизонтально-фрезерные бесконсольные станки

Предназначены для обработки вертикальных, горизонтальных, наклонных поверхностей, пазов в крупногабаритных деталях. В отличие от консольно-фрезерных станков, в этих станках отсутствует консоль, а салазки и стол перемещаются по направляющим станины, установленной на фундамент. Такая конструкция станка обеспечивает более высокую его жесткость и точность обработки по сравнению со станками консольного типа, позволяет обрабатывать детали большой массы и размеров. Шпиндельная головка, являющаяся и коробкой скоростей, имеет установочное перемещение по вертикальным направляющим стойки. Кроме того, шпиндель вместе с гильзой можно сдвигать в осевом направлении при точной установке фрезы на требуемый размер

Вертикально-фрезерный станок

На вертикально-фрезерных станках применяют следующие типы фрез: торцовые, концевые, шпоночные. Фрезы изготовляют цельными или сборными с напайными или вставными ножами.

В качестве вспомогательного инструмента применяют фрезерные оправки для закрепления фрез и передачи крутящего момента от шпинделя на фрезу. Базой для крепления фрезы на оправке может быть её центровое отверстие или хвостовик:

1. Коническим хвостовиком оправку закрепляют в шпинделе, а на другом конце оправки крепят насадную фрезу с помощью шпонки и винта. Фрезы с коническим хвостовиком закрепляют в коническом отверстии шпинделя непосредственно или через переходные втулки. Конический хвостовик патрона вставляют в шпиндель станка и закрепляют болтом.

2. Фрезы с цилиндрическим хвостовиком закрепляют в цанговом патроне.
