Полносборные стропильные конструкции

В странах богатых лесом, издавна занимались производством полносборных деревянных ферм, поскольку это даёт возможность значительно сократить объём подготовительных работ при монтаже крыши, сроки строительства значительно сокращаются, а следовательно уменьшается и сметная стоимость объекта.

В настоящее время с использованием компьютерных программ по расчётам и проектирования, полносборное строительство крыш сделало новый шаг вперёд, таким образом данный вид строительства становится наиболее эффективным.

По конструктивному исполнению применяются две основные группы стропильных ферм:

- фермы с наклонными балками

- фермы со связующими балками

Полносборные стропильные конструкции с ригелями используются там, где планируется застройка чердачного пространства, т.е. если чердачные перекрытия способны воспринимать дополнительные нагрузки в горизонтальном направлении.

Основным конструктивным решением полносборной деревянной стропильной фермы является треугольники, соединённые попарно на месте монтажа. Стропильные фермы размещаются на расстоянии 0,8-1,0 м. друг от друга, пространственная жёсткость обеспечивается противоветровыми досками. Узловые соединения выполняются при помощи пластин.

Рис.134

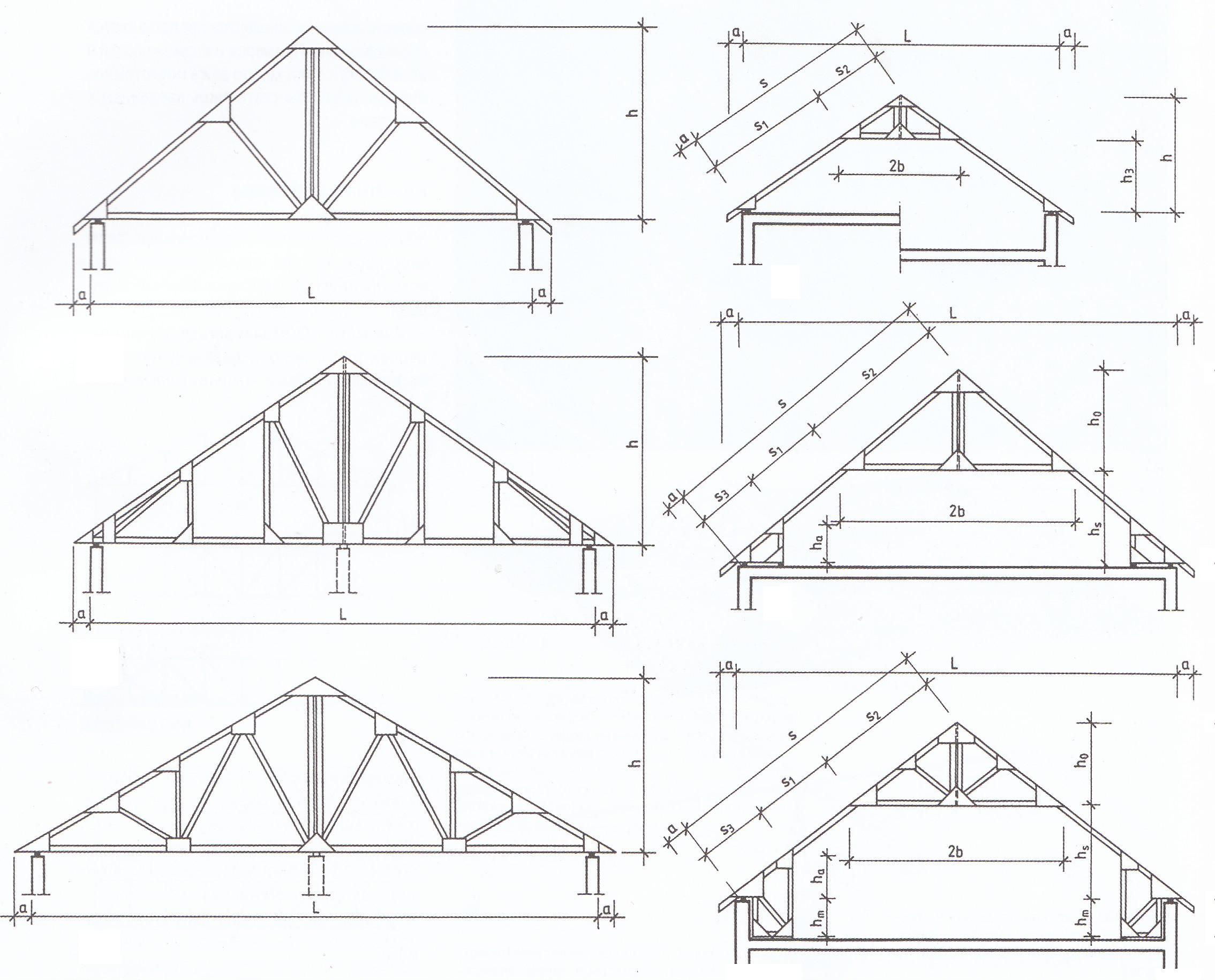

На рис. 134 представлены возможные схемы полносборных стропильных ферм с креплением опор в двух и трёх точках без использования чердачного пространства. Стропильные конструкции с использованием чердачного пространства имеют опоры внизу конструкции.

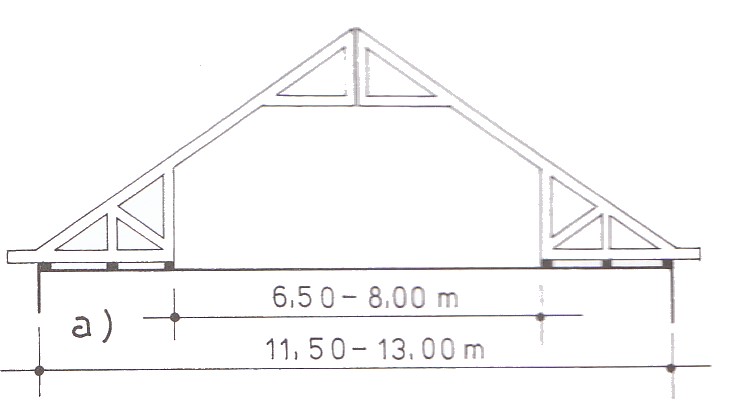

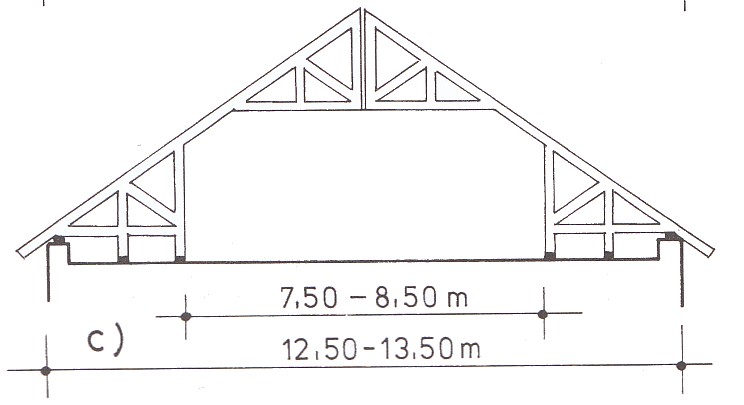

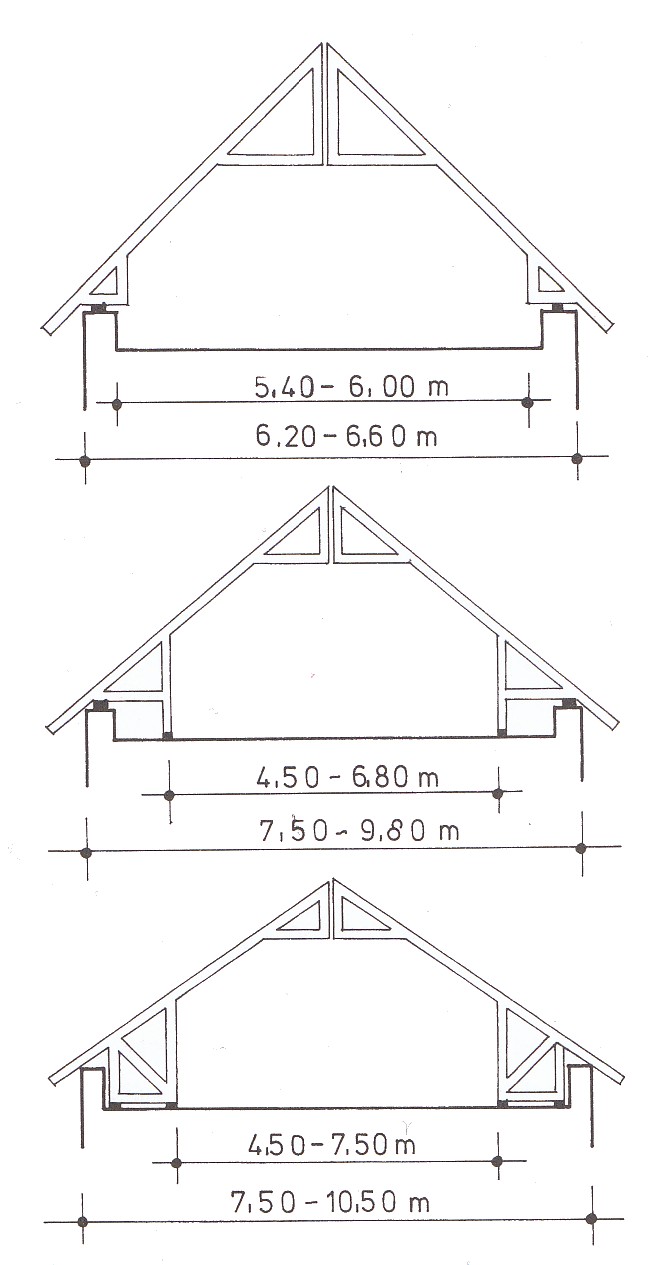

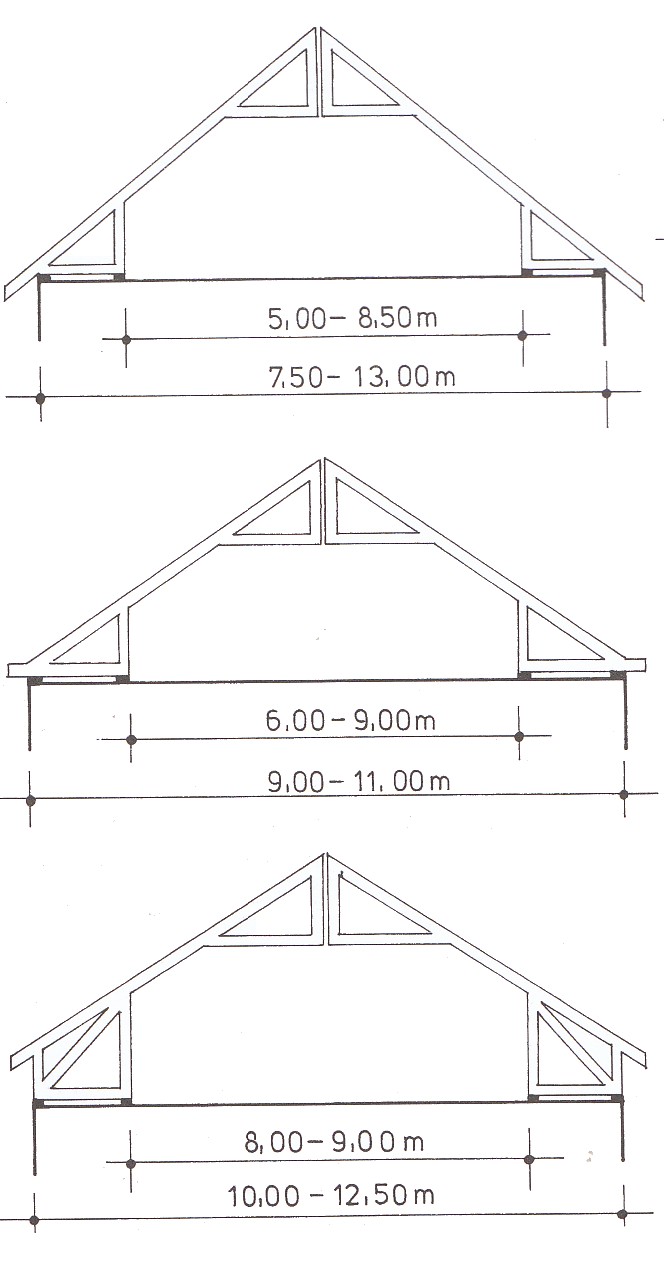

На рис. 135 представлены различные варианты полносборных строительных ферм с пустым чердачным пространством и различными схемами опирания.

Рис. 135

К традиционным стропильным конструкциям следует относить и крыши со сложной геометрией, такие как шатровые, башенного типа или шпилевые, а также куполообразные.

Каждая такая крыша представляет собой неповторимый облик и решение сложных инженерных и практических задач по проектированию, изготовлению и последующей эксплуатации. При этом существуют общепризнанные схемы по компоновке, а также использование приёмов создания жёсткости конструкций встречающиеся в традиционных скатных крышах, такие как отдельно стоящие стойки, чердачные балки, система раскосов и ригелей, основные и вспомогательные прогоны. При проектировании таких крыш особое внимание уделяют ветровому напору и возникновения подсоса.

Ригельная система

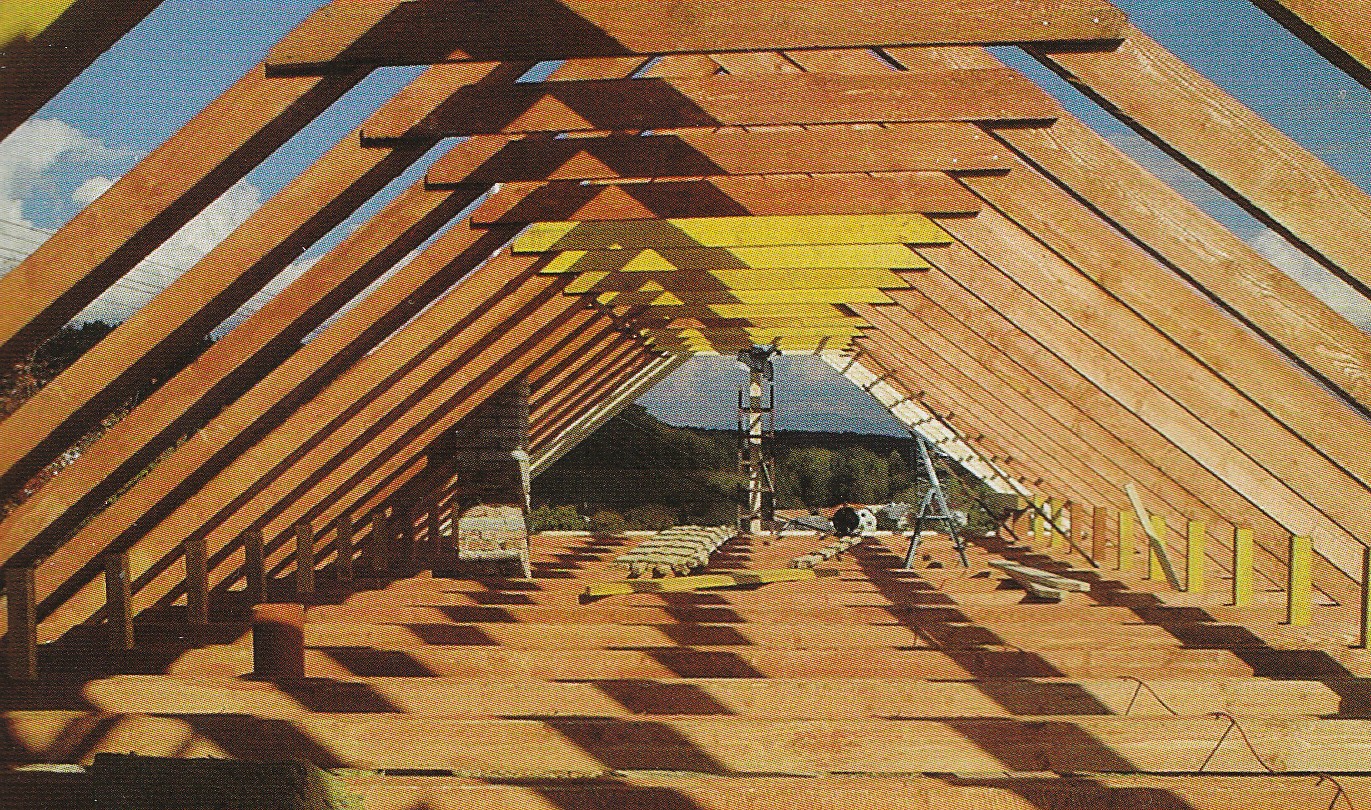

Фото 77

Ригельная система в отличие от прогонной системы имеет полную перевязку, образованной треугольником, состоящего из стропил, ригеля и обвязочного бруса перекрытия. Расстояние между перевязкой назначается обычно 0,9-1,2 м.

Пространственная жёсткость в продольном направлении обеспечивается косо сбитыми щитами или диагонально сбитым настилом, так называемым «андреевским крестом».

Горизонтальное усиление соединения стропил со стеной производится при помощи металлических анкеров или соединениями на врубках.

Горизонтальная стропильная система (итальянская)

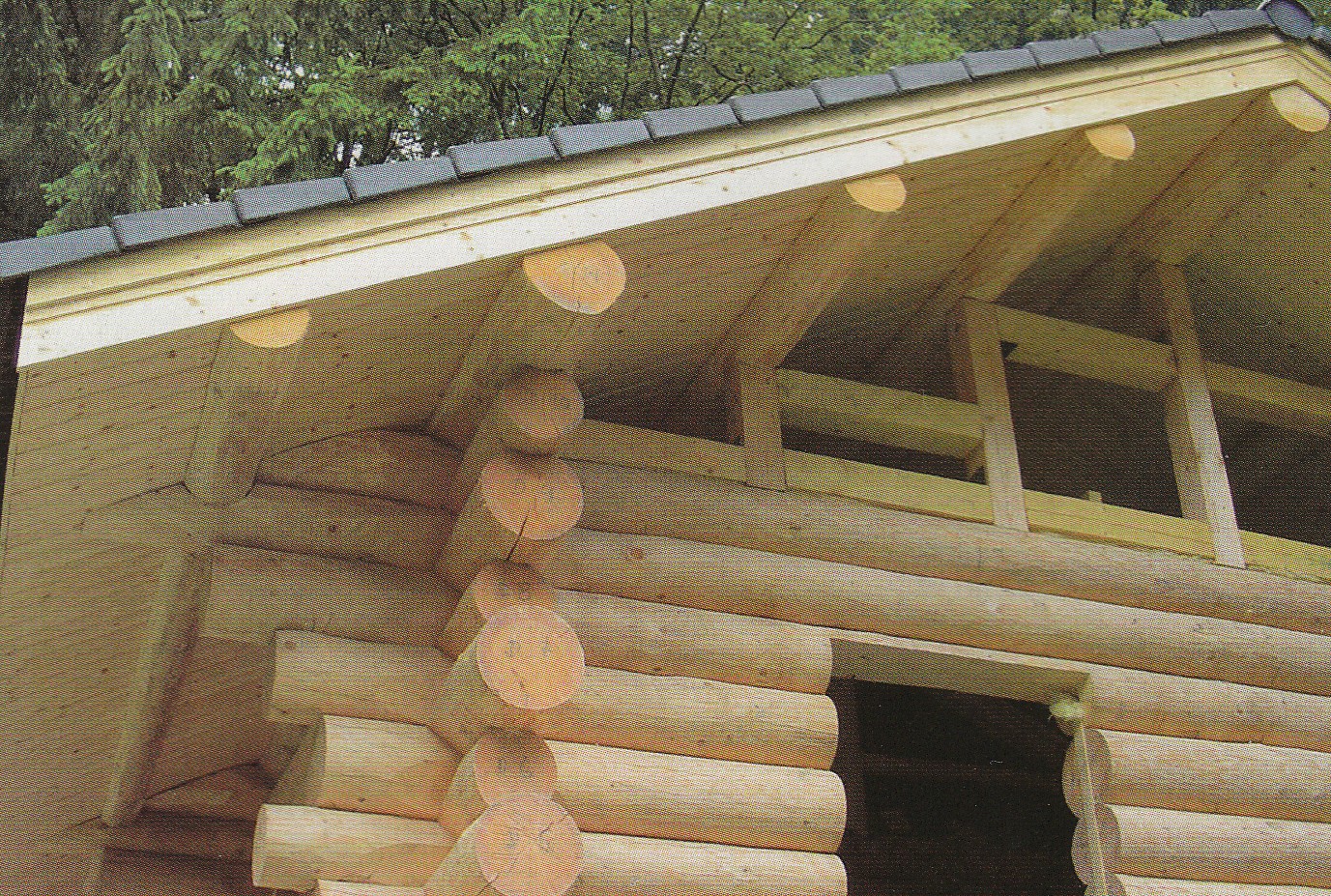

Фото 78

В итальянской стропильной конструкции основным несущим элементом являются близко расположенные прогоны, на которых и покоится покрытие крыши. Данная система применима в срубных конструкциях как более эстетичная.
