Наиболее распространённые схемы утепления крыш

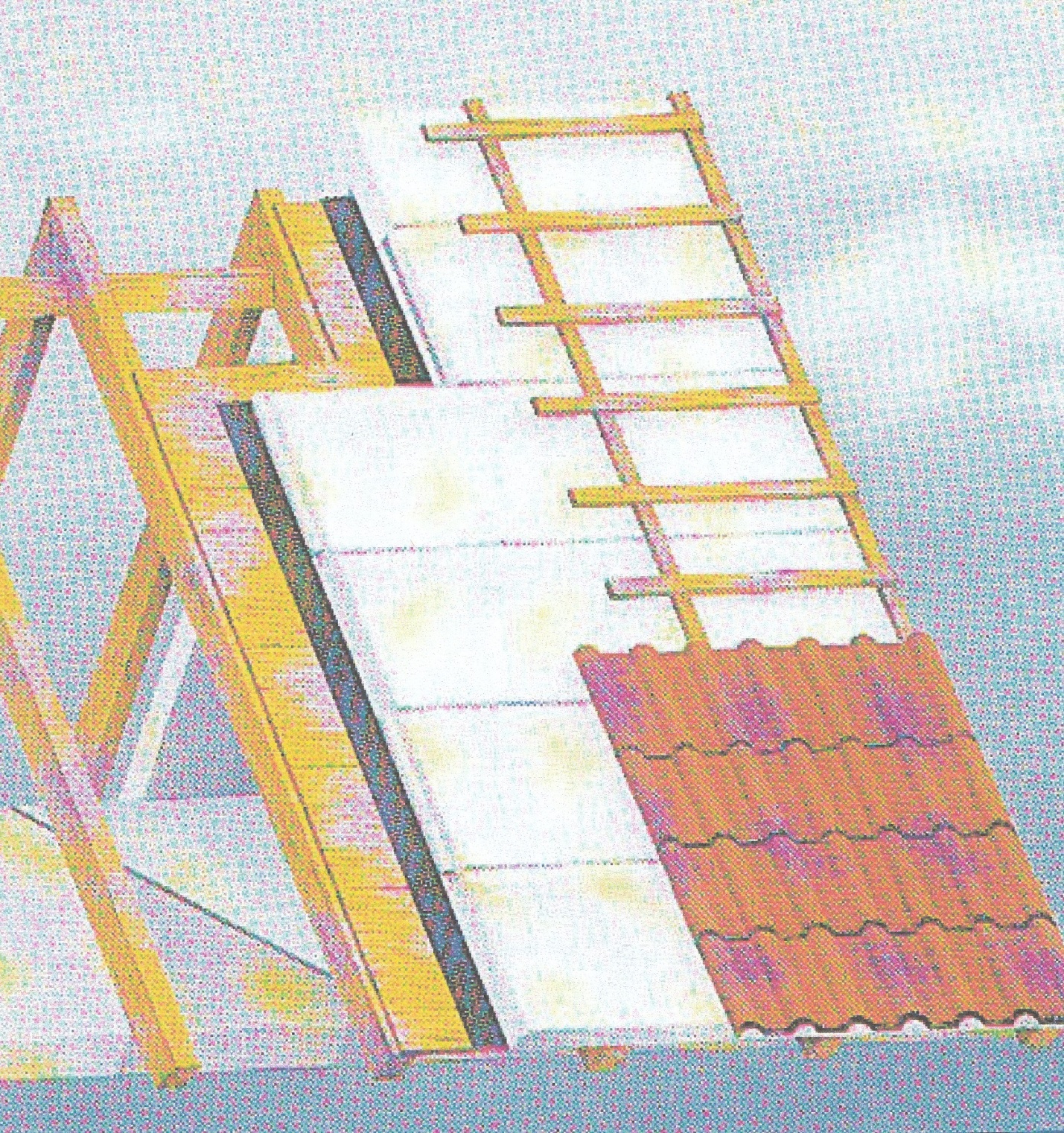

а) сплошное, поверх стропил Рис. 115 б) между стропил с двойным

проветриванием

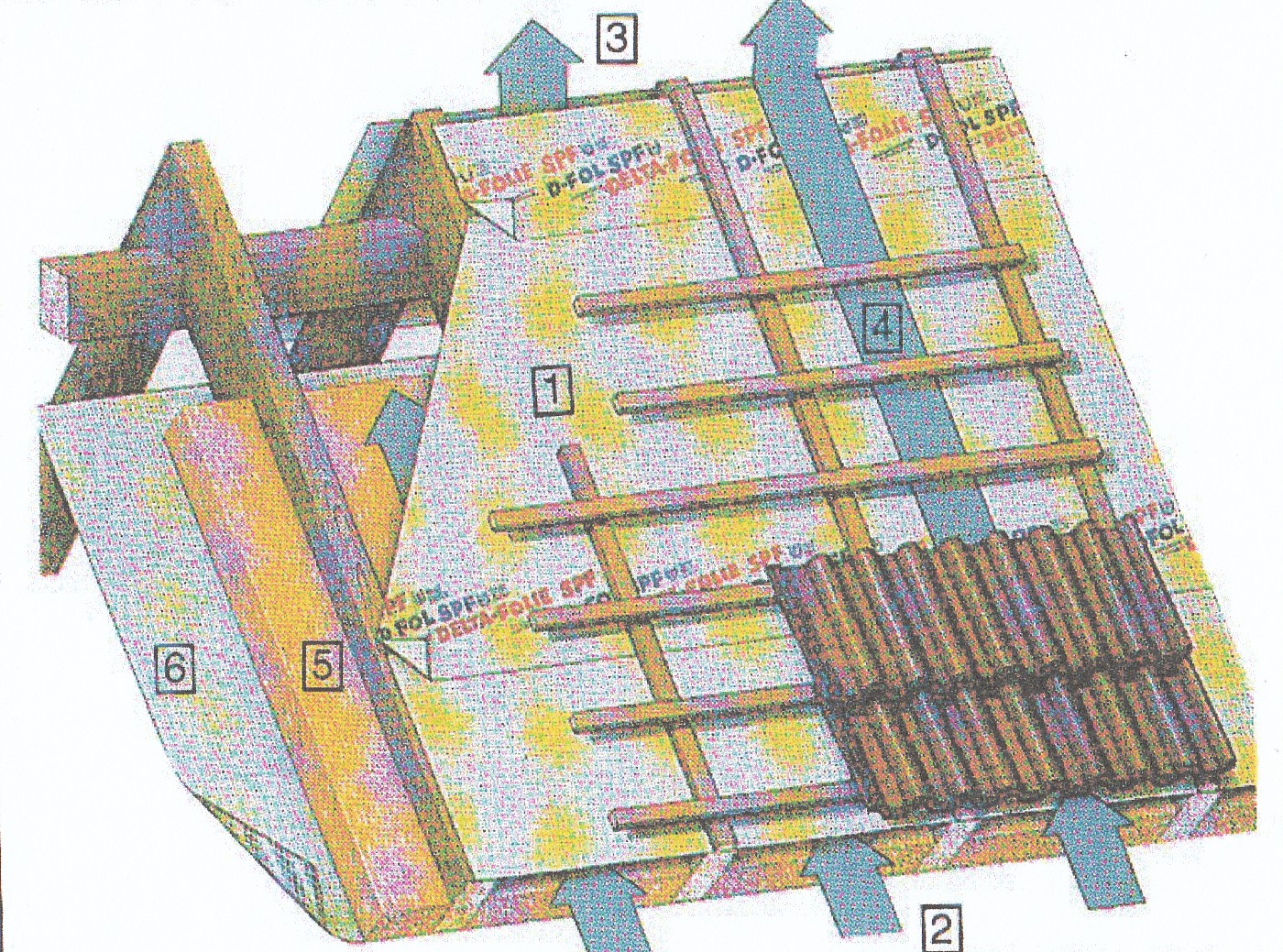

где, 1 - нижний пояс обрешётки, 2 – пространство для проветривания в карнизном свесе, 3 – пространство для проветривания на коньке, 4 – проветривание кровельного покрытия с нижней стороны, 5 – теплоизоляция,

6 – пароизоляция. Теплоизоляция между стропилами будет функционировать безукоризненно в том случае, если влажность воздуха внутри помещений, образующаяся в виде пара, не будет проникать в конструкцию крыши. В противном случае водяной пар будет там охлаждаться, конденсироваться и выпадать в виде воды, которая будет пропитыать теплоизоляцию.

г) между стропил с одиночным проветриванием

Чтобы защитить конструкцию от повреждений, следует предусмотреть с тёплой внутренней стороны крыши пароизоляцию для надёжного отвода проникшей влаги.

Это может быть пространство для циркуляции воздуха с обратной стороны между верхним краем теплоизоляции и нижним поясом обрешётки, который находится на стропилах и предотвращает попадание влаги снаружи.

При сплошной теплоизоляции поверх стропил можно отказаться от вентилирования пространства с обратной стороны, но тогда водонепроницаемость нижнего пояса обрешётки на стропилах должна быть очень высокой.

Следует иметь в виду, что основные производители теплоизоляционных материалов производят и поставляют на строительный рынок плёнки, назначение которых различно, и знание технологии правильного их применения – основа надёжной работы крыши.

По назначению плёнки подразделяются на: паропроницаемые, пароизоляционные и ветрозащитные.

Плёнки паропроницаемые – это гидроизоляционные материалы, применяемые под основное покрытие крыши с целью дополнительной защиты конструкции и гидроизоляции от наноса снега, дождя, ветра, пыли, а также от образующегося под покрытием конденсата. Они могут служить также и в качестве изоляционного слоя для предотвращения потери тепла путём выветривания. Их основная функция – это защита термоизоляции и конструкции крыши от воды при монтажных работах, от конденсата под покрытием, от влаги при случайном повреждении покрытия кровли.

Количество водяного пара, проходимого через плёнку зависит от температуры, относительной влажности и разности давлений. Поэтому в различных условиях одна и та же плёнка будет иметь различные величины паропроницаемости.

Очень часто пользуются коэффициентом S_d характеризующим диффузионные свойства строительного материала, сравнивая его свойства с соответствующей толщиной слоя воздуха, единицей измерения является метр. Чем ниже S_d материала, тем выше его паропроницаемость, прямого пересчёта не существует.

В зависимости от своих диффузионных свойств паропроницаемые плёнки делятся на:

- низкопаропроницаемые армированные или с антиконденсационным слоем, используются в схемах с вентиляционными щелями над термоизоляцией, с проницаемостью водяного пара от 10 до 100 г/м²/24 часа и с S_d = 0,3-10 м.

- высокопаропроницаемые, изготавливаются из материалов с высокой проницаемостью водяного пара и могут непосредственно соприкасаться с термоизоляцией, имеют проницаемость водяного пара от

800 до 4000 г/м²/24 часа и с S_d = 0,012-0,1 м.

В табл. 39 приведены справочные данные паропроницаемых плёнок для крыш типа STROTEX

Таблица 39

Технические параметры	STROTEX - низкопаропроницаемые				STROTEX - высокопаропроницаемые
	SL PP	90	110	140	1300 Basic	1300 V	1300 Supreme
Поверхностная масса г/м2	100	90	110	140	115	135	170
Проницаемость водяного пара	≥ 30 г/м2/24 часа				≥ 1300 г/м2/24 часа
Устойчивость к УФ лучам	1 месяц				3 месяца
Диапазон температур	от - 40 до + 800 С				от – 40 до + 1200 С
Огневая классификация	Не распространяют огонь
Ширина рулона	150 см
Длина рулона	50 м
Изоляция от ветра					*	*	*
Укладка на теплоизоляцию					*	*	*
Непосредственно на настил					*	*	*

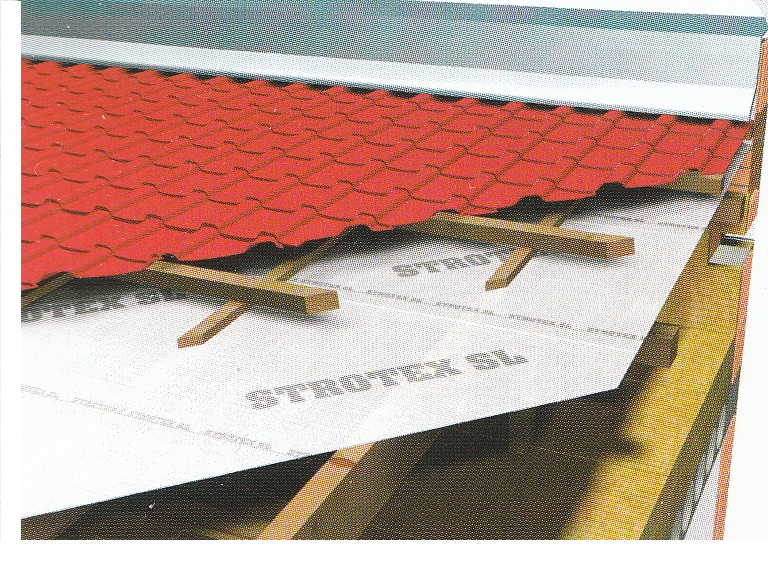

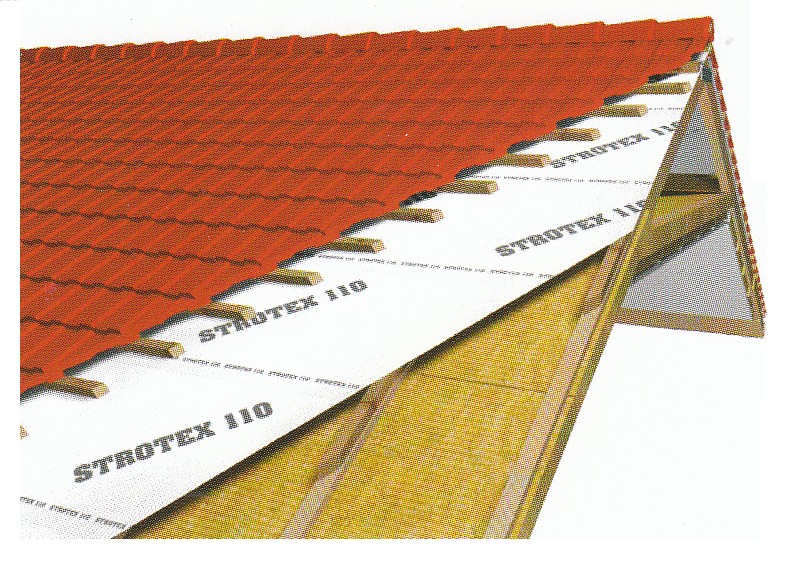

Рис. 116 (варианты применения паропроницаемых плёнок)

Пароизоляционные плёнки защищают строительные конструкции и термоизоляцию от проникновения водяного пара изнутри дома, а также для предотвращения потерь тепла при выветривании, их всегда укладывают по стропильным балкам со стороны чердака.

В зависимости от материала, из которого изготовлены плёнки, они предотвращают или замедляют прохождение водяного пара. Пароизоляционные плёнки изготавливают из одно или многослойных материалов, и они подразделяются на:

- не армированные, однослойные полиэтиленовые плёнки

- армированные, упрочнённые тканью или сеткой

- с алюминиевым слоем, многослойные с тонким слоем металла

- из вискозного или пропиленового нетканого материала с абсорбирующим слоем.

В зависимости от своих диффузионных свойств пароизоляционные плёнки подразделяются на:

- герметичные плёнки, изготовленные из материалов, не пропускающие водяной пар и содержащие, чаще всего, слой алюминия (отражающие) и имеющие проницаемость водяного пара 0 – 0,1 г/м²/24 часа и с S_d = 60 – 100 м

- замедляющие проникновение пара, это плёнки, которые незначительно пропускают водяной пар по принципу диффузии, они не являются барьером, а лишь замедляют процесс проникновения водяного пара, их проницаемость составляет от 0,2 до 3,0 г/ м²/24 часа и с S_d = 15 -50 м

- регуляторы пара, характеризуются большой проницаемостью, одним из слоёв регулятора является нетканый материал, впитывающий влагу и помогающий при антиконденсационном действии, располагается, как правило, между слоями.

Целью применения регуляторов является контролирование перемещения пара через строительную перегородку, но в этом случае необходимо применить высокопроницаемую плёнку с другой стороны перегородки (ограждения). В табл. 40 приведены данные некоторых типов современных пароизоляционных плёнок.

Таблица 40

Технические параметры	Наименование плёнок
	BUDFOL	EKOFOL PI	BUDFOL 3W	BUDFOL ANTYDROP	STROTEX AL 90	STROTEX AL 150
Температурный режим	от – 40 до + 800 С
Пожарная классификация	Б2
Коэффициент Sd	≥ 60 м			≥ 8 м	≥ 70 м
Стандартная ширина	2, 2,7; 3 м.			1,5 м
Стандартная длина	50 м
Область применения	Стены, кровли, перекрытия			Жилые чердаки

Эффективность тепловой защиты здания и вентилирования крыши зависит от равновесия баланса поступления водяного пара и его отвода. Материал следует подбирать таким образом, чтобы диффузионное сопротивление отдельных слоёв уменьшалось от середины к краям, причём, диффузионное сопротивление пароизоляции должно тем больше, чем большим является диффузионное сопротивление слоя первоначального покрытия.

Тип плёнки, которую следует применить, зависит от способа вентиляции крыши, одни могут применяться на крышах с не эксплуатируемым чердаком, а иные на используемых.

Например, если плёнка первоначального покрытия имеет S_d больше 0,3 м (низкопаропроницаемые плёнки), для пароизоляции изнутри необходимо применять наиболее эффективные пароизоляционные плёнки. Общий принцип проектирования пароизоляции крыши следует сформулировать следующим образом: влага, попавшая в термоизоляцию или конструкцию в виде пара, должна иметь возможность выйти наружу, а не скапливаться в них. От этого и зависит применение различных конструктивных схем пароизоляции.

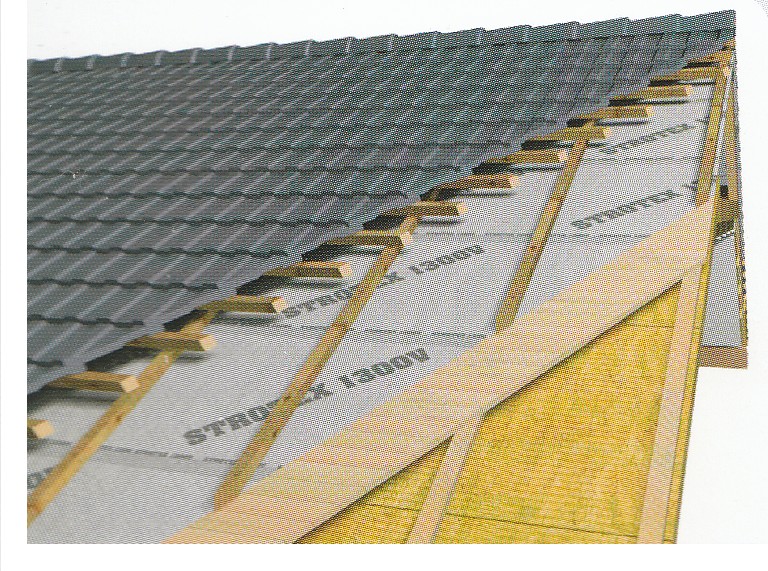

Б ез вентиляционной щели над

теплоизоляцией можно укладывать

исключительно высокопароницаемые

плёнки.

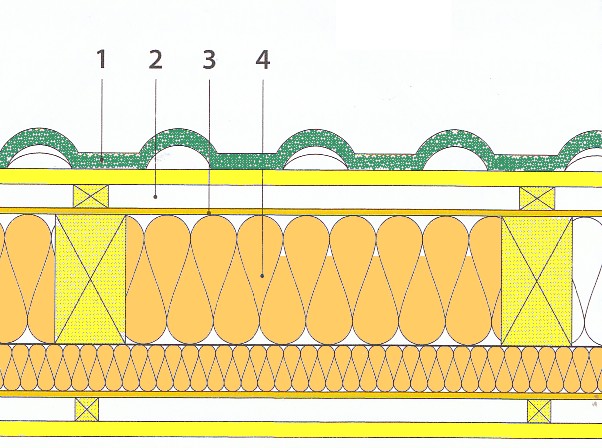

Где, 1 –основное покрытие (кровля),

2 – верхняя вентиляционная щель,

3 – высокопаропроницаемая кровельная

плёнка, 4 – термоизоляция.

Рис. 117а

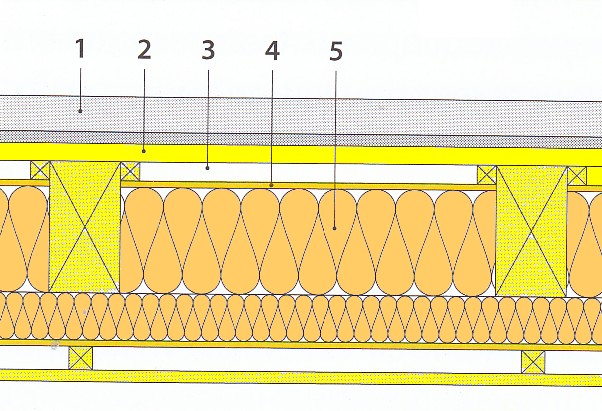

Крыша с двойным проветриванием и

с использованием низкопаропроницаемой

плёнки.

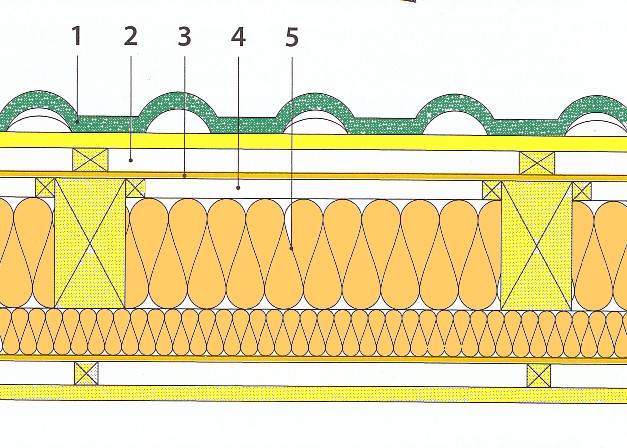

Где, 1 – основное покрытие (кровля),

2 – верхняя вентиляционная щель,

3 – низкопаропроницаемая плёнка,

4 – нижняя вентиляционная щель,

5 – термоизоляция.

Рис. 117б

Ветрозащитные плёнки применяются главным образом в конструкциях каркасных стен с наружной стороны, но монтируются также на вентилируемых крышах и их наличие необходимо тогда, когда роль первоначального покрытия играет обшивка из досок и рубероида или рубероидная черепица. В таких крышах, чтобы получить дистанционную вентиляционную щель, следует применять ветрозащитную плёнку. Ветроизоляция предотвращает выветривание частиц материала утепления, а также осаждения пыли. Поскольку ветроизоляция соприкасается с термоизоляцией, она должна характеризоваться высокой паропроницаемостью.

Д ля того, чтобы она выполняла полностью своё назначение, ветрозащитную плёнку необходимо клеить при соединении внакладку и впритык со стенами здания и дымовых труб.

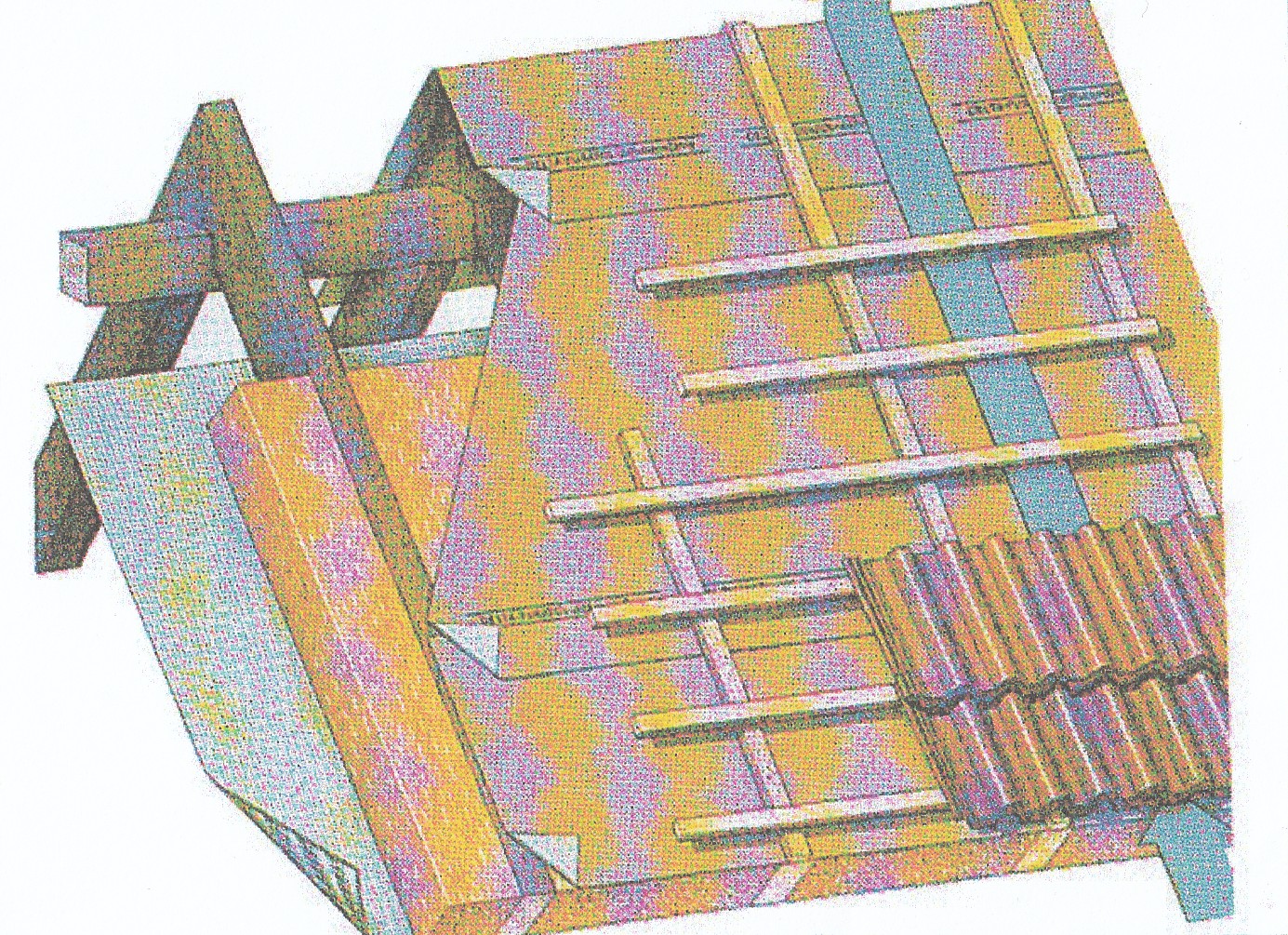

Где, 1 – основное покрытие

(битумная черепица, рубероид)

2 – обрешётка,

3 – вентиляционная щель,

4 – ветрозащитная плёнка,

5 – термоизоляция.

Примечание: ветрозащитная плёнка

не является водоупорным продуктом,

поэтому не рекомендуется применять

на крыше в качестве плёнки

предварительного покрытия.

Рис. 117в

Для того, чтобы система утепления работала чётко, необходимо знать и выполнять общие требования по устройству пароизоляции, которые должны соответствовать документации. К таким принципам следует отнести:

а) Плёнка не выполняет функции кровельного покрытия, поэтому в рекомендованные сроки основное покрытие должно быть смонтировано, дабы избежать разрушения от ультрафиолетовых лучей.

б) В экстремальных погодных условиях (продолжительные осадки, моросящий дождь с порывами ветра) может наблюдаться проникновение осадков в конструкции

в) Для заделки повреждений следует использовать оригинальные материалы, а соединения герметизировать монтажной лентой.

г) Нельзя укладывать плёнку на увлажнённые элементы конструкций.

Плёнку можно укладывать параллельно, либо перпендикулярно свесу, всегда надписями в верх, направления укладки не имеет принципиального значения, Но более удобным способом является укладка полотнищ параллельно скату с величиной нахлёста около 20 см при этом стык желательно склеивать специальными монтажными лентами.

Одно из основных условий, которое обязательно должно соблюдаться при устройстве пароизоляции- высокопаропроницаемые плёнки могут непосредственно лежать на термоизоляции с небольшим натяжением. В то же время, низкопаропроницаемые плёнки следует обязательно укладывать на стропилах с небольшим провисанием (укладывать с натяжением запрещается).
