2. Дополнение контекстной диаграммы

Если этого вы не сделали раньше, дополните контекстную диаграмму описанием цели и точки зрения:

1. щелкните по кнопке Text на панели инструментов ЕPwin;

2. щелкните мышкой в поле диаграммы на выбранном месте расположение текста описания цели;

3. в открывшемся диалоговом окне Text Block Properties:

• на вкладке Text:

  • установите переключатель Viewpoint;

  • щелчком по кнопке Editor откройте окно редактора текста и внесите текст точки зрения «Точка зрения –директор»;

• на вкладке Font задайте стиль текстовой надписи;

• на вкладке Color задайте цветовую гамму;

• щелкните по кнопке ОК;

4. Для размещения в поле диаграммы текст точки зрения - укажите в поле диаграммы место расположение текста в диалоговом окне Text Block Properties установите переключатель Purpose и повторите действия по пункту с).

Описание цели и точки зрения можно поместить единым текстовым блоком. Для этого в диалоговом окне Text Block Properties установите переключатель Normal и внесите цель и точку зрения.

Вводить текст можно непосредственно в поле текста. Для этого поместите в него курсор и введите нужный текст.

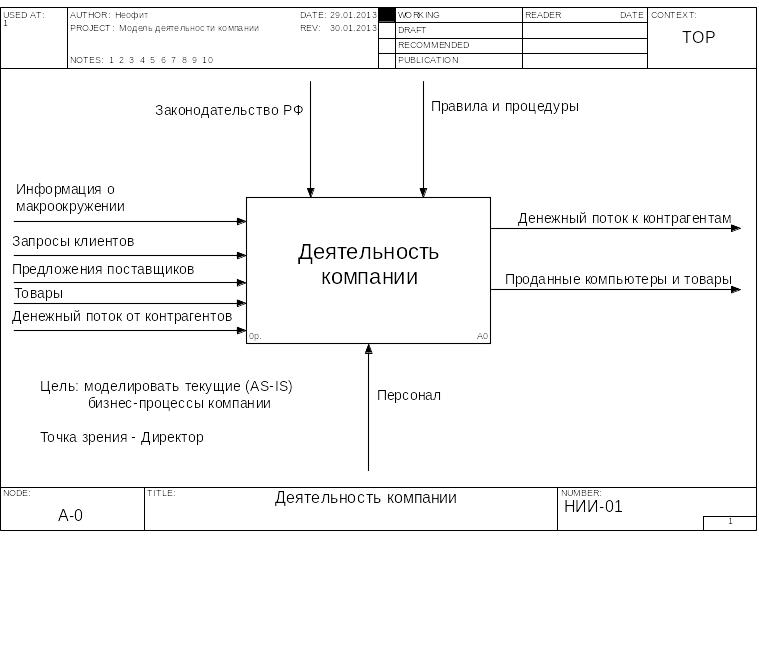

В результате выполненных действий контекстная диаграмма примет вид, показанный на рис. 2.12

Рисунок 2.12 Контекстная диаграмма

2. Сохраните контекстную диаграмму:

Выполнить команду File/Save As. Сохранить в вашей папке для моделей ЕPwin.

2. Создание отчёта по модели.

Для создания отчета по результатам лабораторной работы №1 командой меню Tools → Reports → Model Report вызовите диалоговое окно Model Report (рис. 2.13). В диалоговом окне Model Report:

1. установите флажки возле требуемых опций данных, которые должны присутствовать в генерируемом отчете (можно пометить все индикаторы);

2. щелкните по кнопке Preview. В открывшемся диалоговом окне Model Report Preview щелкнуть по кнопке Save и сохранить отчет в вашей папке;

3. скопируйте окно с отчётом по модели в текст отчёта по лабораторной работе.

4. щелкните по кнопке Close.

Рисунок 2.13

Содержание отчёта

1. Таблицы с результатами выделения процессов верхнего уровня компании «Комп».

2. Таблицы взаимодействия компании «Комп» с внешней средой по входу, выходу, управлению и механизмам.

3. Таблица наименований и описаний дуг контекстной диаграммы

4. Контекстная диаграмма.

Для помещения диаграммы в отчёт по лабораторной работе в окне СА ERwin PM выберите команду меню Edit → CopyPicture, перейдите в текст отчёта и вставьте диаграмму.

5. Таблица свойств стрелок (словарь стрелок) контекстного блока.

6. Изображение окна с отчётом по модели.

Лабораторная работа № 3 Разработка контекстной диаграммы компании.

Цель работы: разработка контекстной диаграммы компании

Задание – в соответствии с заданным вариантом на основании таблицы с результатами выделения процессов верхнего уровня компании, полученной в лабораторной работе № 1, создайте контекстную диаграмму деятельности компании.

Содержание отчёта

1. Таблица с результатами выделения процессов верхнего уровня компании.

2. Таблица взаимодействия компании с внешней средой по входу, выходу, управлению и механизмам.

3. Таблица наименований и описаний дуг контекстной диаграммы

4. Контекстная диаграмма.

5. Таблица свойств стрелок (словарь стрелок) контекстного блока.

6. Изображение окна с отчётом по модели.
