6.7 Задание высоты пролёта точек плана полета и коррекция имеющихся высот в активном плане полета.
Система G1000 может использовать заданные высоты пролета точек для обеспечения вертикальной траектории снижения в режиме вертикальной навигации. Эти высоты зависят от конкретного случая: ручного введения пилотом или выбираются из памяти системы из опубликованных высот в навигационной базе.
Навигационная база данных содержит высоты, называемые «Cross at/Пересечь (пролететь) на» высота, только для опубликованных процедур. Если указанная в процедуре высота обозначается как «Expect to cross at/Ожидайте пересечь (пролететь) на» она не указывается в базе данных.
В этом случае указанная высота может быть введена вручную.
В плане полета указаны ограничения по высотам точек маршрута
Ограничения по высотам могут быть назначенными или контрольными, которые могут использоваться в вертикальной навигации. Они могут вводиться вручную, или извлекаться из базы данных.
Ручной ввод ограничений по высотам в точках маршрута выполняются маленькой ручкой FMS.
Если набирается абсолютная высота, то ручка FMS поворачивается в право,
Если набирается высота эшелона, то ручка FMS поворачивается в лево.
После набора высоты подтвердить её ввод клавишей «ENT».
Если точкой маршрута является аэропорт, то после набора высоты и подтверждение её клавишей «ENT» можно выбрать уровень её отсчета: «MSL» - относительно среднего уровня моря, или «AGL» - над уровнем земли.

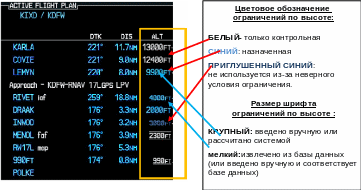

Информация по высотам обозначенная белым цветом и ограниченная горизонтальной линией введена в план полета из базы данных и используется для информации.
|
Белый текст |
Светло-синий цвет |
Светло-синий приглушенный цвет |
Большой тест |
Высота, рассчитанная системой, оценивая высоту воздушного судна при его прохождении над точкой маршрута. Эта высота используется в качестве информации и не предназначена для режима вертикальной навигации. |
Высота введена в ручную. Она используется для режима вертикальной навигации. Эта высота может не совпадать с высотой в базе данных. |
Система не может использовать в режиме вертикальной навигации из-за неверного условия ограничения по высоте. |
Маленький текст |
Высота не предназначена для режима вертикальной навигации. Она введена в план полета из базы данных и используется в для информации. |
Высота используется в режиме вертикальной навигации. Высота извлечена из базы данных или введена в ручную и совпадает с базой данных. |
Система не может использовать в режиме вертикальной навигации из-за неверного условия ограничения по высоте. |
Назначение высоты пролета точки плана полета для использования в вертикальном наведении:
1. Нажмите клавишу FPL для отображения Active Flight Plan Page на MFD.
2. Нажмите кнопку FMS для активации курсора и поверните большую ручку FMS для перемещения курсора в поле высоты желаемой точки плана полета.
3. Поверните маленькую ручку FMS для ввода соответствующего обозначения высоты.
4. Нажмите клавишу ENT. Если назначенная высота отображается в голубом цвете, то значит она может быть использована в вертикальном наведении режима вертикальной навигации.
Назначенная высота отображается и вводится в футах относительно уровня моря (MSL) в ближайших сотнях футов. Назначенная высота в футах относительно уровня земли (AGL) может быть использована при выборе точки плана полета, указывающей на аэродром, путем ввода 4-х буквенного идентификатора аэродрома.
Когда база данных высоты ограничена для отображения, система G1000 позволяет ввод другой высоты при создании точки (только до точки FAF).
Когда база данных высот, ограниченных типом ограничения «AT or ABOVE» или «AT or BELOW», активна, система G1000 использует часть ограничения «AT» для определения вертикального профиля снижения.
Назначенная высота становится недействительной
и отображается приглушенным синим цветом если:
1. Отображающаяся назначенная высота требует набора высоты ВС.
2. Отображающаяся назначенная высота требует максимального профиля снижения (60 вниз) или максимальной вертикальной скорости (-6000ftm) или больше.
3. Назначенная высота является следствием расчета точки TOD, находящейся позади текущего местоположения ВС.
4. Назначенная высота находится в пределах типа участка полета для которого назначенная высота не поддерживается.
5. Назначенная высота добавлена в точку FAF захода на посадку который обеспечивается вертикальным наведением (ILS, GPS WAAS approach).
6. Назначенная высота добавлена в точку, расположенную после FAF.
Удаление назначенной высоты предоставленной навигационной базой:
1. Нажмите клавишу FPL для отображения Active Flight Plan Page на MFD.
2. Нажмите кнопку FMS для активации курсора и поверните большую ручку FMS для перемещения курсора в поле назначенной высоты желаемой точки плана полета.
3. Нажмите клавишу CLR. Откроется окно подтверждения информации «Remove VNV altitude constraint?».
4. Выберите «ОК» и нажмите клавишу ENT.
Удаление назначенной высоты введенной пилотом вручную:
1. Нажмите клавишу FPL для отображения Active Flight Plan Page на MFD.
2. Нажмите кнопку FMS для активации курсора и поверните большую ручку FMS для перемещения курсора в поле назначенной высоты желаемой точки плана полета.
3. Нажмите клавишу CLR. Откроется окно подтверждения информации «Remove or Revert to published VNV altitude of nnnnnFT?».
4. Выберите «REMOVE» и нажмите клавишу ENT.
Возврат значения назначенной высоты введенной пилотом вручную, к назначенной высоте согласно навигационной базы:
1. Нажмите клавишу FPL для отображения Active Flight Plan Page на MFD.
2. Нажмите кнопку FMS для активации курсора и поверните большую ручку FMS для перемещения курсора в поле назначенной высоты желаемой точки плана полета.
3. Нажмите клавишу CLR. Откроется окно подтверждения информации «Remove or Revert to published VNV altitude of nnnnnFT?».
4. Выберите «REVERT» и нажмите клавишу ENT. Значение назначенной высоты изменится на значение согласно навигационной базы системы.
5. Нажмите кнопку FMS для исчезновения мигающего курсора.
Изменение назначенной высоты рассчитанной системой:
1. Нажмите клавишу FPL для отображения Active Flight Plan Page на MFD.
2. Нажмите кнопку FMS для активации курсора и поверните большую ручку FMS для перемещения курсора в поле назначенной высоты желаемой точки плана полета.
3. Нажмите клавишу CLR. Откроется окно подтверждения информации «Edit or Revert to published VNV altitude of nnnnnFT?».
4. Выберите «EDIT» и нажмите клавишу ENT.
5. Добавьте нужное значение кнопками FMS и нажмите клавишу ENT.
6. Нажмите кнопку FMS для исчезновения мигающего курсора.
