3.1.7 Матеріальний баланс процесів масообміну.
3.1.7.1 Робоча лінія
Розглянемо схему протиточного апарату ідеального витіснення, в якому неперервно проходить зміна робочих концентрацій по висоті, причому робочі концентрації не дорівнюють рівноважним (рис. 3.6).

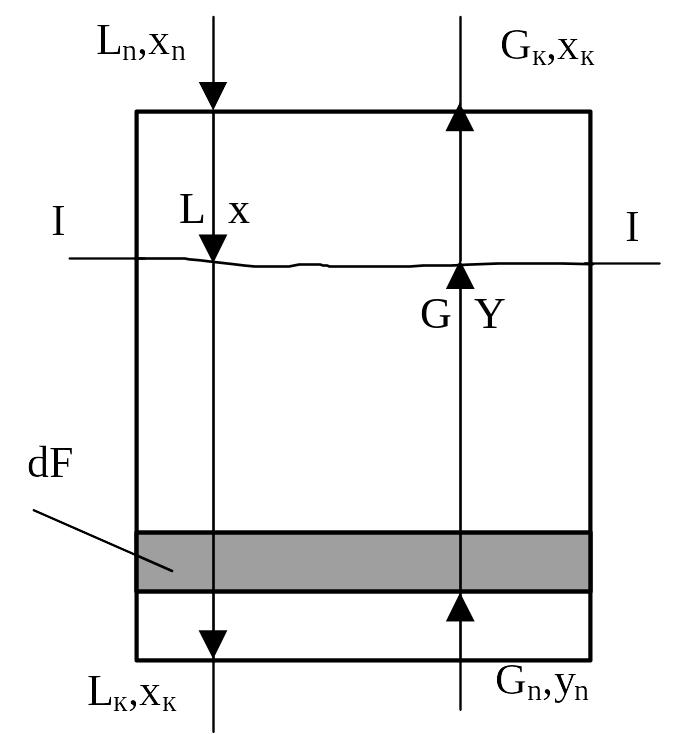

Рис. 3.6 Схема протитечійного масообмінного апарату.
До апарату надходить рідка фаза з масовими витратами Ln і концентрацією цільового компонента хn. Витрати рідкої фази на виході з апарату позначимо Lk і концентрацією цільового компонента в рідкій фазі – хк.
Протитечією з низу колони подається газова фаза з витратами Gn: концентрацією цільового компонента yn. На виході з апарату витрати газової фази позначимо через Gk і концентрацію цільового компонента – yк.
Проведемо довільно в апараті перетин І-І і позначимо витрати рідкої фази L і концентрацію х витрати, газової фази G і концентрацію у.
Запишемо рівняння матеріального балансу за матеріальними потоками для цього ж перерізу і низу колони :
L + Gn = G + LК ,
а також рівняння по розподіленому компоненту :
LX +СnYn = GY + LkХk
Розв’язуючи рівняння відносно У, отримаємо рівняння робочої лінії:
(3.49)
Робоча лінія характеризує залежність між робочими концентраціями розподіленої речовини в фазах.
Якщо концентрації фаз мало змінюються по висоті, то можна прийняти:
Gn=G, LK=L
(3.50)
Позначивши
,
отримаємо вираз робочої лінії в вигляді:
У= АX + В (3.51)
Тобто, робоча лінія процесу масопередачі - це пряма з тангенсом кута нахилу:
lg=
З другого боку, рівняння робочої лінії можна отримати і інакше. Виділимо елемент поверхні в апараті dF, концентрація цільового компонента в фазах L і G змінюються на dx і dy. Запишемо кількість маси, яка переходить із фази G, в границях цього елементу, до фази L( знак "-" говорить про зменшення концентрації.)
dM=G(-dY)=L*dX -GdY = Ldx (3.52)
Проінтегруємо це рівняння в межах від початкової до кінцевої концентрації, покладаючи, що G та L апараті постійні (носії).
(3.53)
З цього рівняння матеріального балансу можна знайти питомі витрати поглинача:
(3.54)
Рівняння (3.52) і (3.53) запис рівняння матеріального балансу масообмінних процесів в диференційній та інтегральній формах.
Інтегруючи рівняння (3.52) від низу колони до перетину І-І, одержимо:
(3.55)
Рівняння (3.50) і (3.55) є ідентичними.
Для випадку прямотоку рівняння має вигляд:
(3.56)
Робочу лінію можна побудувати по точкам Уn та Хк і Хn та Ук, координати яких характеризують верх і низ апарата.
3.1.7.2 Графічне зображення процесу. Напрямок процесу переносу

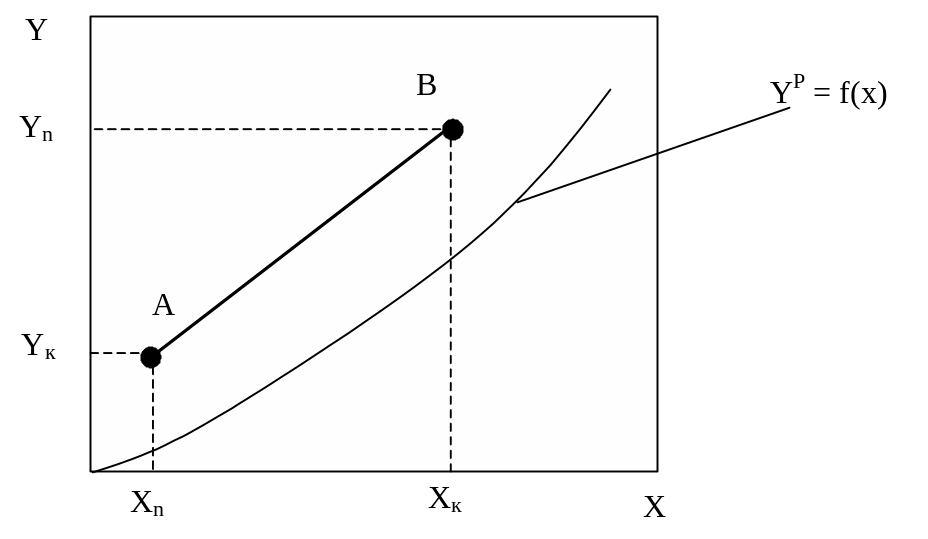

Графічний процес масообміну можна представити у вигляді робочої лінії AB, яка будується по заданим робочим концентраціям, і кривою рівноваги, яка будується або за формулою, або за дослідними даними. Робоча лінія розташовується вище лінії рівноваги, або нижче, що визначається напрямком переносу речовини з фази G до фази L (розглянутий випадок), або з фази L в фазу G, коли робоча лінія розташована нижче кривої рівноваги рис. 1.7.
Рис. 3.7 Графічна інтерпретація робочої лінії процесу.
