Первым этапом перевода речи в цифровую форму является преобразование акустиче-
ской энергии голоса в электрическую.

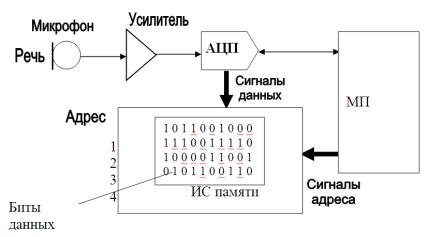

Рисунок 7 - Цифровая обработка аналогового сигнала
Преобразование осуществляется микрофоном. Если сигнал приходит с телефонной ли-
нии, он уже существует в электрическом виде. Далее аналоговый сигнал усиливается на опера-
ционном усилителе и подается на аналогово-цифровой преобразователь (АЦП). В нем произво-
дится выборка мгновенных значений напряжения аналогового сигнала и их преобразование в соответствующие цифровые коды. Частота выборок должна минимум в два раза превышать верхнюю граничную частоту спектра речевого сигнала (теорема Котельникова). Преобразова-
ние осуществляется под управлением МП, который обрабатывает и пересылает вырабатывае-
мые АЦП данные в соответствующие ячейки памяти. Такие автоответчики могут запоминать до десяти сообщений длительностью до двух минут каждое.
Восстановление речевого сигнала При восстановлении речевого сигнала данные должны быть извлечены из памяти и
преобразованы в аналоговую форму.
Процесс восстановления сигнала также происходит под управлением МП, который по-
очередно считывает данные из ячеек памяти и посылает их в цифро-аналоговый преобразова-
тель (ЦАП). ЦАП преобразует цифровой код в соответствующее аналоговое напряжение. Дан-
ные из памяти извлекаются с той же скоростью, с которой записывались, поэтому выходной сигнал ЦАП уже представляет собой ступенчатую аппроксимацию исходного сигнала. Восста-
новленный в таком виде речевой сигнал проходит через фильтр низких частот (ФНЧ) для по-
давления высокочастотных составляющих, которые всегда появляются в процессе восстановле-
ния. После фильтрации сигнала точная копия исходного сообщения подается на разговорную схему или громкоговоритель.
11

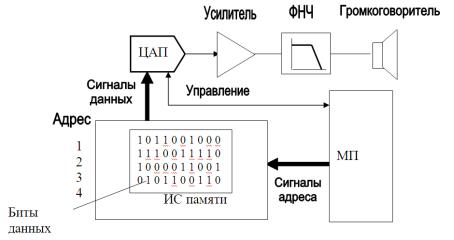

Рисунок 8 - Восстановление речевого сигнала
Достоинства:
В бескассетных автоотвечиках нет движущихся частей и используются только ИС и навесные дискретные элементы. Поэтому они имеют меньший вес, размеры и более надежны,
чем кассетные автоответчики.
Поиск сообщений происходит почти мгновенно, при этом отдельные сообщения можно стирать, оставляя другие в сохранности.
Появляется больше возможностей для распределения памяти и обеспечения секретно-
сти (почтовые ящики).
Недостатки. Цифровая память стоит дороже, а значит и сами бескассетные автоответ-
чики.
Структурная схема цифрового автоответчика содержит те же узлы, что и структурная схема кассетного автоответчика, за исключением узлов, связанных с лентопротяжным меха-
низмом.
Цифровые автоответчики считаются более надежными, чем записывающие на микро-
кассету, поскольку количество механики сведено к минимуму. К тому же нет необходимости менять или переворачивать кассету (в кассетных автоответчиках рекомендуется менять ее при-
мерно один раз в год). Поиск сообщений происходит практически мгновенно, при этом можно стирать отдельные сообщения, оставляя другие в полной сохранности. Появляется больше воз-
можностей для распределения памяти и обеспечения секретности. Примером тому являются так называемые почтовые ящики. Абоненты могут оставлять сообщения как в общедоступной па-
мяти, так и в конкретном "почтовом ящике", прослушать который могут только хозяева, знаю-
щие пароль. В случае цифровой записи в память также просто реализуются и монтажные функ-
ции (например, возможность регулировать скорость воспроизведения).
12
Цифровая память стоит дороже, и поэтому желание удешевить автоответчик приводит к уменьшению времени записи. Кроме того, нет возможности сохранить очень важное сообще-
ние или записанный разговор на магнитной ленте. Эти недостатки в некоторой степени компен-
сируются наличием в некоторых моделях синтезатора речи, который озвучивает автоматически проставленные день и время поступления сообщения.
Приведём сравнительные характеристики некоторых моделей бескассетных автоответ-
чиков.

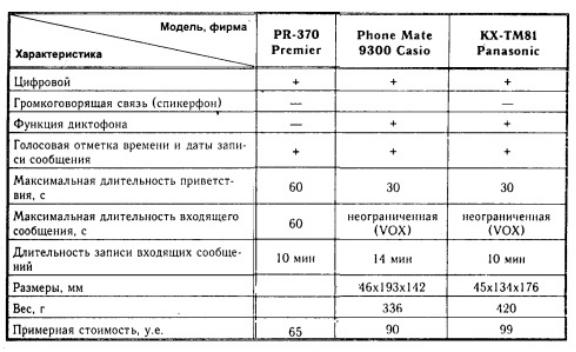

Таблица 4 – Сравнительная характеристика моделей бескассетных автоответчиков
13
Задача 4. Дайте определение офисной АТС. Приведите классификацию и основные функциональные возможности офисных АТС.
Составьте структурную схему цифровой офисной АТС. Поясните назначение основных функциональных узлов офисной АТС. Опишите алгоритм функционирования офисной АТС для реализации сервисной возможности офисных АТС, приведенной в таблице 4.
Таблица 4 - Варианты исходных данных к задаче №4
Вариант |
Сервисные возможности офисных АТС |
|
|
6 |
Голосовой набор |
|
|
Приведите характеристики некоторых моделей офисных АТС.
Решение
Офисные АТС (микро и мини-АТС) представляют собой малогабаритные, недорогие автоматические телефонные станции малой емкости. Их основное назначение — обеспечение всем сотрудникам фирмы доступности к ограниченному количеству городских телефонных но-
меров и организация внутренней телефонной связи без выхода на городские линии. Набор функций обеспечивает в основном удобство взаимодействия и дополнительный сервис для або-
нентов.
Все офисные АТС (независимо от их назначения) по типу абонентской сети можно раз-
делить на аналоговые, цифровые и гибридные.
Проводные аналоговые АТС подключаются только к городским двухпроводным теле-
фонным линиям. Кроме телефонов, к аналоговым офисным АТС могут быть подключены авто-
ответчики, факсимильный аппарат, модем, домофон с функциями дверного звонка, дверного переговорного устройства и устройства открывания двери, а также абонентская розетка с авто-
матическим переключением (AWADI) для увеличения числа системных абонентов.
Цифровые АТС могут подключаться к уже имеющейся 2-проводной абонентской сети.
При этом количество сервисных услуг в цифровых станциях достигает 200. К цифровым офис-
ным АТС могут быть подключены как аналоговые телефонные аппараты так и цифровые офисные АТС. При этом потребуются дополнительные расходы на монтажные работы по про-
кладке 4-проводной абонентской сети или 2-проводной витой пары и покупку цифровых си-
стемных телефонных аппаратов.
Гибридные офисные АТС сочетают в себе аналоговый и цифровой способ передачи
14
информации. При их использовании подключение абонентов выполняется по 4-проводной ли-
нии. По одной паре проводов передаются аналоговые речевые сигналы, по другой — цифровая информация.
В качестве дополнительного периферийного оборудования цифровых мини-АТС могут быть подключены ISDN-терминалы, бесшнуровые ТА, компьютеры администратора, голосовой почты или тарификации, принтеры регистрации, встроенные модемы для удаленного админи-
стрирования, домофоны, внешние громкоговорители и другое оборудование.
На рисунке 8 представлена организация цифровой гибридной системы КХ — TD1232
фирмы PANASONIC. Данная схема предназначена для малых и средних фирм. Эта система имеет блочно-модульную конструкцию и допускает изменение числа линий от 8 внешних и 16
внутренних до 12 внешних и 32 внутренних путем добавления специальных плат.
Системное объединение двух АТС с помощью специального адаптера (KX-TD192) поз-
воляет организовать единую сеть емкостью 24 внешних и 64 внутренних линий. В системе ис-
пользуется специальный порт XDP (Extra Device Port), позволяющий подключать параллельно два устройства с разными внутренними номерами. В этом случае емкость системы увеличива-
ется до 128 внутренних линий. Подсоединяется к городской телефонной сети через обычную двухпроводную линию. Системные телефоны подсоединяются четырехпроводными линиями,
простые аппараты — двухпроводными линиями.
Подключенная станция может быть задействована сразу, поскольку основные парамет-
ры ее работы уже запрограммированы. При необходимости система программируется с систем-
ного телефона или с персонального компьютера через порт RS-232C.
Голосовой набор. Эта функция предоставляет возможность набора телефонного номера с помощью голоса. Если имя абонента записано в память, вы сможете позвонить ему, произнося его имя в телефонную трубку, а не набирая номер. Причем некоторые АТС рассчитаны на за-
поминание до двадцати различных адресов.
Возможности и значение современных офисных АТС очень широкие. С их помощью можно обеспечить надежную связь с партнерами в других городах и за рубежом; кардинально улучшить качество обслуживания клиентов; упорядочить работу любой организации; подклю-
читься к глобальным информационным сетям или построить собственную сеть предприятия и его филиалов.
15

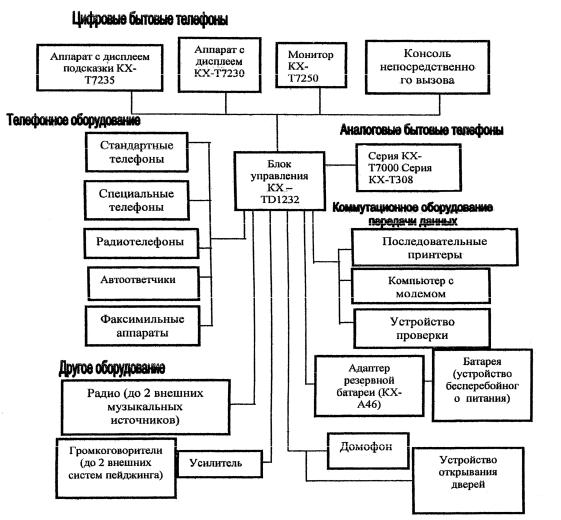

Рисунок 9 - Схема цифровой гибридной офисной АТС КХ — TD1232
Приведем сравнительную характеристику некоторых современных моделей офисных АТС фирм Panasonic, Siemens и LG.
Офисная АТС Samsung:
Мини-АТС OfficeServ-12, несмотря на свою компактность, включает в себя все функ-
ции линейки систем SAMSUNG OfficeServ. Данная станция может состоять из 8-ми внутренних линий (одна цифровая с технологией 2 B+ D, две гибридные и пять аналоговых) и 4-х аналого-
вых городских линий или 2-х портов ISDN BRI (опционально).
Дополнительно в систему можно установить VoIP-модуль, поддерживающий Н323/ SIP-сигнализацию и предназначенный для взаимодействия с операторами ITSP, организации корпоративной сети на базе протокола Q. SIG и приема вызовов от IP-телефонов и WiFi-трубок.
Для построения беспроводной сети передачи данных WLAN возможно подключение до
3-х базовых WiFi-станций.
Офисная АТС Panasonic:
Офисная мини-АТС Panasonic KX-TES824 очень популярна среди небольших фирм
16
благодаря наращиваемой структуре. Максимальная емкость офисной мини-АТС Panasonic KXTES824 - 8 городских линий и 24 внутренних (из них 16 линий - гибридные, а 8 - аналоговые внутренние). Начальная конфигурация атс Panasonic KX-TES824 - 3 городские линии и 8 внут-
ренних. АТС Panasonic KX-TES824 предоставляет огромное количество функций - ARS, TRS, Caller-ID, DISA, гибкое распределение входящих вызовов и многое другое.
-Аналоговая гибридная АТС
-Начальная ёмкость системы: 3 внешних и 8 внутренних линий
-Предельная ёмкость системы: 8 внешних и 24 внутренних линий
-Поддержка русского языка на дисплее системного телефона и в SMDR
-Функция DISA (прямой доступ к ресурсам системы)
-Трёхуровневый автоматический оператор
-Услуги речевой почты для всех внутренних абонентов (опция)
-Программирование с компьютера (USB), по модему или с системного телефона
-Распознавание и автоматическая переадресация факсимильных вызовов
-Отображение номера вызывающего абонента (Caller ID) на дисплеях системных и обычных телефонов (опция)
-Режимы работы: дневной/ночной/обеденный
-Гибкое распределение и ограничение вызовов
-Совместимость с любыми аналоговыми телефонными аппаратами, факсами, модема-
ми
-Возможность контролировать затраты на связь
-Разъем для подключения резервного источника питания
-Разъемы для подключения домофонов/дистанционного управления замком входной двери (опция)
-Функция "конференц-связь" с участием до 5 абонентов
-Маршрутизация SMS
Офисная АТС LG:
На сегодняшний день лидером продаж является мини АТС LG (LG-Ericsson) - Aria Soho. Это многофункциональная АТС, позволяющая подключить в минимальной конфигурации
3 городских телефонных линии на 8 сотрудников.
В дальнейшем, при расширении штата сотрудников, нет необходимости замены АТС,
поскольку решение Aria Soho позволяет доукомплектовать АТС с возможностью подключения до 12 городских линий и 48 внутренних абонентов (сотрудников).
Большим достоинством данного решения является возможность звонков из офиса без набора "9" / или без "0".
17
Литература
1.Ковалева В.Д. Основы телефонной коммутации. - М.: Радио и связь, 1987.
2.Дьяконов В.П., Смердов В.Ю. Бытовая и офисная техника связи. - М.: Солон-Р, 1999.
3.Кизлюк А.И. Справочник по устройству и ремонту ТА зарубежного и отечественного производства. - М.: Библион, 1995.
4.Зубарев Ю.Б., Глариозов Г.П. Передача изображений. - М.: Радио и связь, 1989.
