1.1 Перевірка паливного насоса карбюраторного двигуна.

Працездатність паливного насоса на приладах перевіряють по максимальному тиску, що створюється насосом, по продуктивності насоса, швидкості падіння тиску і створюваному розрідженню.

На приладі (рис. 1) насос, що перевіряється, кріплять на плиті двома шпильками в різьбових гніздах. При цьому його коромисло упирається в ексцентрик валу, що обертається за допомогою рукоятки маховичка.

Бензонасос перевіряється на приладі моделі НИИАТ 577Б (рис. 1) в наступній послідовності:

а) При перевірці насоса на продуктивність всмоктуючий і нагнітальний штуцера сполучають з блоком кранів. При обертанні ексцентрикового валу паливо з бачка по трубопроводу через лівий кран блоку поступає до насоса. Від насоса через правий кран блоку по трубопроводу паливо поступає в мірний циліндр (зливний кран якого відкритий).

При рівномірному обертанні кулачкового валу із швидкістю 1 об/сек.. перекривають зливний кран і включають секундомір. Після закінчення 10 сек (або 10 оборотів кулачкового валу) припиняють обертати вал і заміряють об'єм палива в мірному циліндрі.

б) Максимальний тиск, що створюється насосом, перевіряють, з'єднавши за допомогою правого крана блоку нагнітальний трубопровід насоса з манометром, обертаючи рукоятку до тих пір, поки свідчення манометра, не досягне максимального значення і перестане збільшуватися.

в) Герметичність насоса перевіряє по падінню тиск після перевірки на максимальний тиск і припинення подачі палива.

Протягом 30 сек тиск повинно знизитися до 0,08—0,1 кГ/см2.

1.2 Перевірка пружності пружини діафрагми паливного насоса.

Оскільки тиск насоса часто залежить від пружності пружини тому на приладі моделі НИИАТ 357 (рис. 2) вимірюють довжину пружини у вільному стані і під навантаженням. У обох випадках довжина пружини повинна відповідати технічним умовам.

Для перевірки пружності пружини необхідно:

а) встановити на шток приладу пружину, що перевіряється;

б) встановити вимірювальну втулку 2 на шток 1. Втулка повинна своїм фланцем спиратися на пружину 5, що перевіряється;

в) замірити довжину (мм) пружини, що перевіряється, у вільному стані (без навантаження) по шкалі проти риски нанесеної по краях прямокутного вікна, на вимірюваній втулці і порівняти з відповідальними даними табл. 5.1.

г) встановити вантаж 3,4 на вимірювальну втулку ( для бензонасосу Б-9 вантаж 5,1 - 5,5 кг; для бензонасосу Б-10 вантаж 9,5 - 10,5 кг) та замірити довжину (мм) пружини, що перевіряється, під навантаженням (пружність пружини).

Таблиця 1 – Характеристика бензонасосів

Марка насоса	Макси- мальний, тиск кгс/см 2	Продук-тивність за 10 качків, см 3	Довжина пружини, мм Вільний Під навантажен- стан ням (маса, кг)		Падіння максимального тиску за 30 сек, кгс/см2
			У вільному стані	Під навантаженням
Б-9	0,20-0,30 "о,2У-б,"зТ~	50 " 50"	48	28,5	0,1
Б-10	0,25-0,35	50	50	26,5	0,1

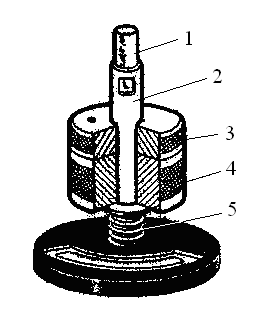

Рис. 1 Прилад для перевірки Рис. 2 Прилад моделі НИИАТ 357 для

бензонасосів моделі 577Б. перевірки пружності пружин

діафрагм паливних насосів.
