2 Скласти звіт по роботі

1 Отримані дані по перевірці термостата занести в таблицю 3.

Таблиця 3 – Перевірка термостата.

Температура відкриття термостата, °С			Температура закриття термостата, °С
Початок	Повне	Початок		Повне

2 Отримані дані по перевірці системи мащення занести в таблицю 4.

Таблиця 4 – Стан системи мащення.

Двигун	Герметичність	Час обертання	Ступінь забруднення	Тиск мастила

3 Зробити висновок про технічний стан системи мащення і охолодження

4 Відповісти на питання

4.1 Назвати марки охолоджуючої рідини?

4.2 Яка марка масла застосовується в системі двигуна ЗІЛ-130, КамАЗ-740?

Лабораторно-практична робота № 5 регулювання карбюратора на мінімальну частоту обертання колінчастого вала в режимі холостого ходу. Визначення концентрації со у відпрацьованих газах

МЕТА РОБОТИ: Виробити практичні навички по регулюванню карбюратора на мінімальну частоту обертання колінчатого валу та визначення кількості СО у відпрацьованих газах.

ЗМІСТ РОБОТИ: Виконати регулювання карбюратора на мінімальну частоту обертання колінчатого валу в режимі холостого ходу. Визначити вміст СО у відпрацьованих газах.

ОБЛАДНАННЯ І ІНСТРУМЕНТ: Двигуни ЗИЛ-130, ЗМЗ-53, викрутка, газоана­лізатор ГАІ-1.

1 Порядок виконання роботи

1.1 Регулювання карбюратора на мінімальну частоту обертання колінчато­го валу в режимі холостого ходу.

Регулювання карбюратора на мінімальну частоту обертання колінчато­го валу в режимі холостого ходу роблять гвинтом кількості для обох дросе­льних заслінок і двома гвинтами якості, що змінюють склад пальної суміші, що надійшла зі змішувальних камер (якість пальної суміші):

• перед регулюванням викрутити гвинт кількості суміші (рис. 1, поз. 1) до положення, при якому він починає повертати важіль від дросельних заслінок, а потім вкрутити його на 1,5-2 оберти;

• кожний з гвинтів якості (рис. 1, поз. 2) повернути до упору, а потім вивернути на 2,5-3 оберти;

• запустити двигун і за допомогою гвинта кількості встановити мініма­льну частоту обертання колінчатого валу;

• поступово вкручуватати один з гвинтів якості на 1/4 оберти і слухати ро­боту двигуна;

• якщо в роботі двигуна з'являються перебої, викрутити один з гвинтів якості на 1/2 оберта, збагачуючи суміш, а потім у такий же спосіб зробити дру­гим гвинтом якості;

• відрегулювати склад пальної суміші в обох камерах карбюратора, знизити частоту обертання колінчатого валу двигуна за допомогою гвинта кіль­кості;

• при необхідності у друге відрегулювати склад пальної суміші в за­значеній вище послідовності.

Перевірку регулювання холостого ходу роблять натисканням на пе­даль керуванням дроселями з наступним різким її відпусканням. Якщо двигун зупиняється то необхідно збільшити число обертів холостого ходу.

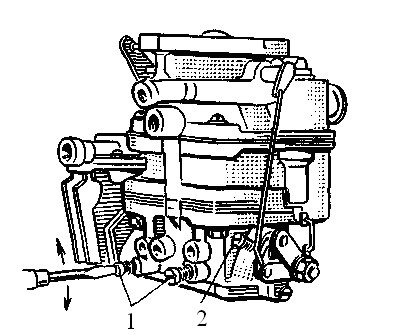

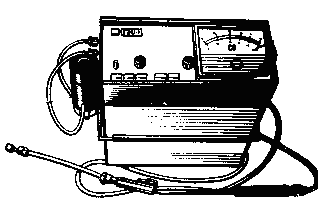

Рис. 1 Регулювання карбюратора на Рис. 2 Прилад ГАИ – 1 для визначення

мінімальну частоту обертання. СО у відпрацьованих газах.
