1.2 Перевірка і регулювання гальмівної системи з пневматичним приводом.

Пустити двигун і довести тиск повітря в ресиверах до 7-7,4 кг/см². Заглушити двигун і спостерігати за швидкістю падіння тиску (не більш 0,1 кг/см² за 10-12 хв.). Місця негерметичності виявляються шляхом змочування мильним розчином і усу­ваються.

Натискуючи на педаль гальма за допомогою шкільної лінійки визначити хід штоків гальмівних камер і порівняти їх з нормативними. При не співпаданні цих даних, відрегулювати зазори між накладками колодок і гальмівними барабанами, для чого:

• повернути вісь черв'яка (рис.3, поз.1), регулювального важеля гальм передніх коліс так, щоб хід штоку гальмівної камери був 15 мм;

• повернути вісь черв'яка регулювального важеля гальм задніх коліс так, щоб хід штоку гальмівної камери був 20 мм.

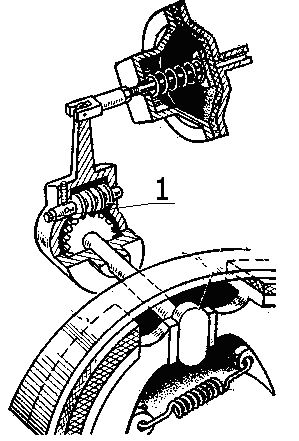

Рис. 3 Часткове регулювання гальм з пневматичним приводом

2 Скласти звіт по роботі

1. Отримані дані занести в таблицю 1.

Таблиця 1 - Виміряні параметри гальмівної системи.

Показники	До регулювання	Після регулювання	Технічні умови
1. Вільний хід педалі гальма, мм.
2. Хід штоків гальмівних камер, мм: правого заднього колеса лівого заднього колеса правого переднього колеса лівого переднього колеса

3 Зробити висновок про технічний стан гальмівної системи

4 Відповісти на питання

1. Який вільний хід педалі гальма автомобілів ГАЗ-53-12?

2. Чим регулюється і перевіряється вільний хід педалі гальма?

3. Як виконується часткове регулювання гальма колеса?

4. Як регулюється хід штоків гальмових камер?

МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ

ДВНЗ «КУП’ЯНСЬКИЙ АВТОТРАНСПОРТНИЙ КОЛЕДЖ»

ЖУРНАЛ

лабораторно-практичних робіт

з дисципліни «Технічна експлуатація автомобілів»

Виконав студент групи 32-о

___________/ /

Перевірив викладач

_________/Руденко О.А./

201..
