1.2 Вимір розвалу передніх коліс і нахилу шворнів.
Ватерпас закріпити тильною стороною на гайці (рис. 2а, поз 1) колеса встановити пухирці повітря (рис. 2а, поз 2,3) на нуль.
Повернути колесо на 180°, при цьому пухирець рівня шкали поперечного нахилу шворня (рис. 26, поз 4) повинен установитися проти нуля.
Визначити значення кута розвалу по відповідній шкалі приладу (рис. 26, поз 5), повторити розглянуті вище операції для іншого колеса.
Повернути передні колеса на 20° по показнику шкали лівого колеса (рис. 2в, поз 6).
Установити пухирці рівнів шкали подовжнього і поперечного нахилу шворня: на нульові розподіли, при цьому шкала поперечного нахилу шворня повинна бути паралельна колесу.
Повернути колеса на 40° по показнику шкали лівого колеса, тобто на 20° в іншу сторону від нульового розподілу.
Визначити кути нахилу шворня по відповідним шкалах приладу і порівняти з табличними даними.
1.3 Перевірка максимального кута повороту внутрішнього колеса.
Покажчик повороту приладу щільно притиснути до обода колеса (рис. 2 в, поз 7) і стрілку встановити на нуль (рис. 2 в, поз 6). Повернути рульове колесо вліво до відмовлення і замірити максимальний кут.

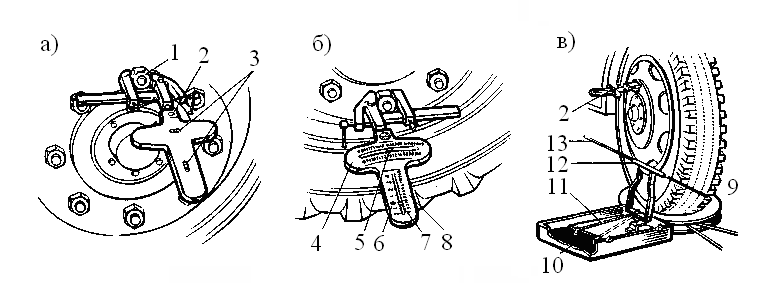

Рис. 2 Вимір розвалу передніх коліс і нахилу шкворнів
Таблиця 1 - Нормативи діагностичних параметрів ходової частини
Найменування параметрів |
ГАЗ-53-12 |
ЗИЛ-130 |
ГАЗ-24 |
КамАЗ-5320 |
Тиск повітря в шинах, мПа - передніх коліс - задніх коліс |
0,45 0,63 |
0,35-0,4 0,58-0,63 |
0,17-0,18 0,17-0,18 |
0,72 0,42 (0,65) |
Сходження передніх коліс, мм |
0-3,0 |
2,0-5,0 |
1,5-3,0 |
1,2-1,5 |
Розвал коліс, град. |
1° |
0°15'-0°60' |
0°±30' |
1°±20' |
Нахил шворнів, град. Подовжній Поперечній |
2°30' 8° |
2°-3° 8°-14° |
0°-1° 4°30' |
1-3° 8°-13° |
Максимальний кут повороту внутрішнього колеса, град. |
34° |
36° |
41° |
45° |
2 Скласти звіт по роботі
1. Отриманні данні по виміру тиску в колесах, сходження, розвалу, нахилу шкворнів, максимального кута повороту внутрішнього колеса записати в таблицю 2.
Таблиця 2-Вимірянні параметри
Автомобіль |
Тиск в колесах мПа |
Сходження коліс, мм
|
Розвал коліс, град.
|
Нахил шворнів, град |
Максимальний кут повороту внутрішнього колеса в град.
|
||
|
Переднє |
Заднє |
Поздовжній |
Поперечний |
|||
|
|
|
|
|
|
|
|
